示波器探頭補償功能用不了？手把手教你排查與解決

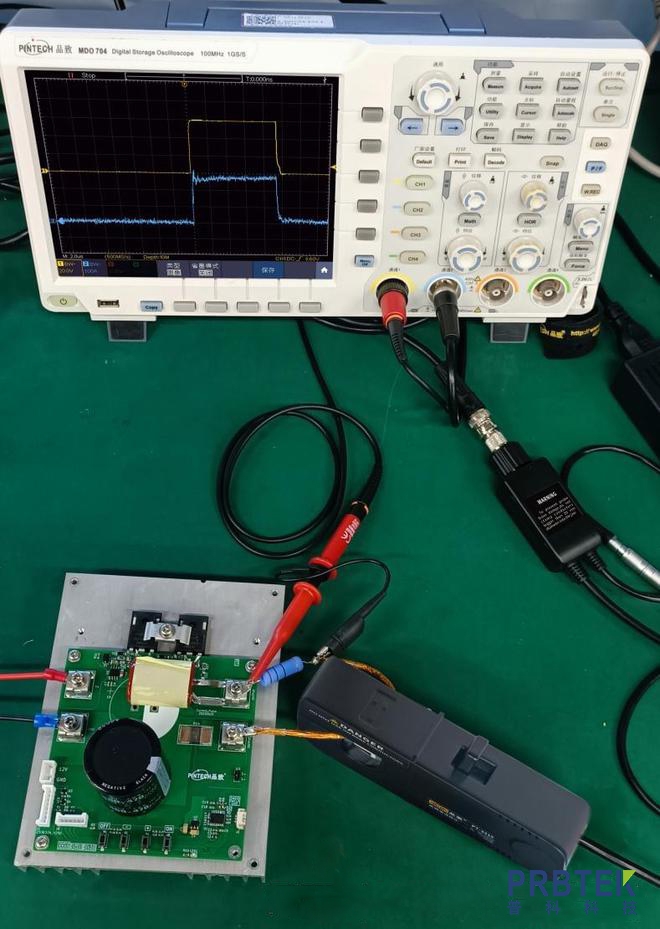

在電子測量場景中，示波器探頭的補償校準是確保測量精度的基礎操作——通過調節補償電容匹配探頭與示波器的輸入電容，才能讓方波信號還原真實形態，避免因波形失真導致的電路分析誤判。但不少工程師和電子愛好者會遇到“補償功能用不了”的問題：調節補償旋鈕時波形毫無變化，或始終無法調出標準方波。本文將從操作規范、硬件狀態、環境影響等維度，梳理完整的排查流程與解決方法，幫你快速恢復探頭補償功能。

先明確：這些“用不了”的表現，你遇到了哪一種？

在排查前，先精準定位問題現象，能大幅提升解決效率。常見的補償功能失效表現主要有3類：

調節無反應：旋轉探頭補償旋鈕時，示波器顯示的方波波形（過沖、欠沖、圓角）完全不變，仿佛旋鈕“卡死”；

無法校準標準波形：無論怎么調節，方波始終存在明顯失真（如持續過沖、嚴重圓角），達不到“平頂直角”的標準狀態；

無補償信號：連接校準信號后，示波器無波形顯示，或顯示的信號雜亂無章，根本無法進行補償調節。

第一步：優先排查操作規范，80%的問題出在這里

很多時候“補償用不了”并非硬件故障，而是操作流程不規范導致的。按以下要點逐一核對，快速排除操作問題：

1. 基礎設置是否匹配？

探頭補償僅對10X檔位有效（1X檔位無需補償），首先確認探頭上的衰減檔位開關已撥至10X，同時在示波器通道設置中，將“探頭衰減比”同步設為10X。若兩者設置不一致，不僅無法正常補償，還可能導致信號幅值異常。

另外，示波器輸入阻抗需設為1MΩ（默認常用檔位），若誤設為50Ω，會與探頭內部電阻形成分壓，導致波形失真，看似補償失效?？稍谕ǖ啦藛沃袡z查并調整輸入阻抗設置。

2. 連接是否牢固可靠？

將探頭BNC接口牢固插入示波器通道，確保無松動；探針需緊密連接示波器面板的“CAL”校準信號輸出端（通常為1kHz、1V峰峰值方波）；接地夾必須可靠接地——優先接示波器自身的接地端，若接外部電路，需確保接地點干凈無氧化。

特別注意：接地引線過長會引入電感干擾，導致方波出現振鈴，誤判為補償失效。建議使用最短的接地引線，或更換彈簧式接地夾縮短接地距離。

3. 示波器狀態是否正常？

示波器開機后需預熱10-15分鐘，待內部電路穩定后再進行補償操作。若未預熱，校準信號可能不穩定，影響補償效果。同時，按下示波器“AUTO”自動設置鍵，將時基調整至250μs左右，確保方波能完整顯示3-5個周期，便于觀察調節效果。

第二步：硬件故障排查，從易到難逐步驗證

若確認操作規范，但補償功能仍無效，則需排查探頭和示波器的硬件狀態，按“替換測試-部件檢查-故障定位”的思路推進：

1. 探頭本身是否損壞？

這是最常見的硬件故障原因。可通過“交叉替換”驗證：將疑似故障的探頭接入另一臺正常示波器，或用一根已知完好的同型號探頭接入當前示波器，若替換后能正常補償，則說明原探頭損壞。

探頭損壞的常見類型包括：內部補償電容老化、卡死或失效（調節旋鈕無反應）、同軸電纜斷裂、探針與內部電路接觸不良等。若調節旋鈕感覺“空轉”或“卡死”，大概率是補償電容已損壞，需維修或更換探頭。

此外，可用萬用表測量探頭尖端與BNC端的電阻，10X探頭正常電阻應為9MΩ±5%，若偏差過大，說明內部分壓電阻故障，也會導致補償失效。

2. 示波器校準信號是否異常？

若替換探頭后仍無法補償，需驗證示波器內置校準信號是否正常。用另一臺正常的示波器，連接當前示波器的CAL輸出端，若顯示的方波仍失真或無信號，則說明問題出在示波器本身的校準信號源，需進行示波器自校準或送修。

可嘗試使用示波器的“Self Test”自檢功能，檢測通道與內部信號路徑是否正常；也可恢復示波器出廠設置，排除軟件配置錯誤導致的信號異常。

3. 接口與部件是否污染/老化？

檢查示波器通道接口和探頭BNC接頭是否存在氧化、灰塵或異物，可用無塵棉簽蘸少量無水乙醇輕輕擦拭，晾干后重新連接。若探頭補償調節孔內有雜物，可能導致旋鈕卡滯，需小心清理（避免損傷內部電容）。

對于老舊探頭，需注意補償電容是否存在“電容液泄漏”（調節孔周圍有油狀滲出物），這種情況會導致電容失效，需立即更換探頭，避免泄漏液體損壞其他部件。

第三步：特殊情況處理，高頻與環境因素影響

除了操作和硬件問題，高頻信號影響和環境干擾也可能導致補償“看似失效”，需針對性處理：

帶寬不匹配：若測量的信號頻率過高，而探頭或示波器帶寬不足，高頻成分會被衰減，方波自然變圓，無法通過補償調出標準波形。建議選擇帶寬≥3倍被測信號頻率的探頭，例如測量10ns上升時間的信號，系統帶寬需至少35MHz以上。

環境干擾：在強電磁干擾環境（如靠近電機、變頻器）中，校準信號可能受干擾失真?？蓪⑹静ㄆ骱吞筋^移至無干擾區域，或用屏蔽罩遮擋探頭電纜，減少干擾影響。

寄生電容影響：高頻測量場景中，探頭尖端、接地回路的寄生電容會干擾補償效果。可更換微型探針頭和短接地彈簧，最小化寄生電容影響。

最后：預防建議與專業支持

為避免探頭補償功能頻繁失效，日常使用需注意：① 更換示波器或探頭時，必須重新進行補償校準；② 避免用力旋轉補償旋鈕，防止內部電容損壞；③ 探頭存放時避免擠壓電纜，防止內部線路斷裂；④ 定期用標準示波器驗證校準信號，確保設備狀態正常。

若經過上述所有排查，補償功能仍無法恢復，大概率是示波器核心部件（如前置放大器、ADC模塊）或探頭內部核心電路故障，建議停止自行拆解（避免二次損傷），聯系設備官方或授權維修中心（如安泰維修）進行專業檢測和維修。

總結

示波器探頭補償功能用不了，優先排查“操作規范”和“連接可靠性”，再通過替換測試定位硬件故障，最后考慮高頻與環境干擾因素。按“先軟件后硬件、先易后難”的排查邏輯，多數問題都能快速解決。記住，規范的補償操作不僅能避免測量誤差，也是保護示波器和探頭的關鍵環節。
