同軸分流器CSD050A的特征及其應用

　　隨著現代電力電子的高速發展，SiC/GaN 功率器件的應用越來越廣泛，工程師經常要測量頻率高達數百kHz，電流高達數十安培的功率電路。由于傳統的高頻電流探頭(如HCP8000 系列)包含有鐵芯和屏蔽層，這些材料在高頻電流的作用下會有很大的損耗和發熱(參考HCP8000 系列說明書的電流頻率減額使用曲線)，所以經常發生工程師測量這些電路時損壞昂貴的電流探頭的情況。同軸分流器是一種純電阻的結構，所以在高頻的電流下的損耗沒有增加，使得其非常適合用于高頻電流的檢測。

　　產品應用

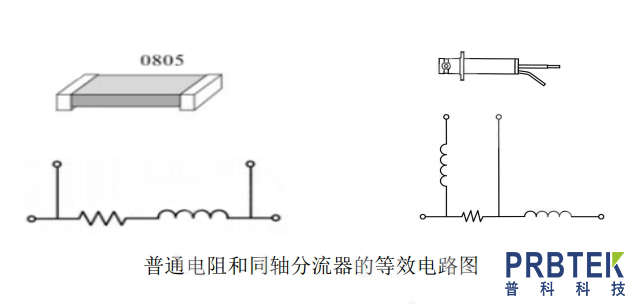

　　由于獨特的結構設計(同軸的四端 KELVIN 結構)。CSD 同軸分流器具有高帶寬，低溫漂，極低寄生電感的特點。普通檢流電阻的寄生電感會影響高頻電流的測量，一個典型的0805 的電阻的寄生電感約 1.5nH。同軸分流器在電流檢測部分是沒有寄生電感的，可以很好地檢測高頻電流。

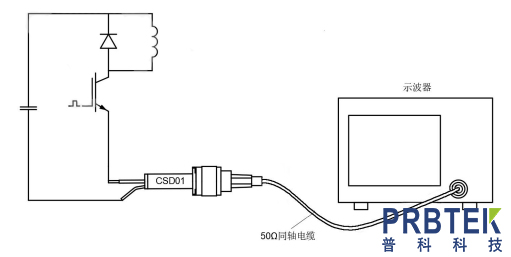

　　典型應用電路如下圖所示

　　注意：

　　該系列電阻的缺點是沒有隔離功能，示波器和被測電路必須共地。所以一般只能用在測量低側的電流，不能直接測量高側電流，也就是不能測量浮地電流。

　　BNC 端是信號輸出端。為了提高高頻性能，需要用 50 歐同軸電纜連接到示波器的輸入端。示波器的輸入阻抗設為 50 歐姆。如果示波器沒有這個 50 歐姆設置，可以購買本公司的CK50 進行匹配。

　　兩條銅線是電流輸入端。其中一條是連接在外殼上，使用的時候連接在電路的地線或最低的電位處。
