采用同軸線和隔直板進行高頻噪聲測試

　　以下是采用同軸線和隔直板進行高頻噪聲測試的一般步驟：

　　一、測試準備

　　1.設備與材料

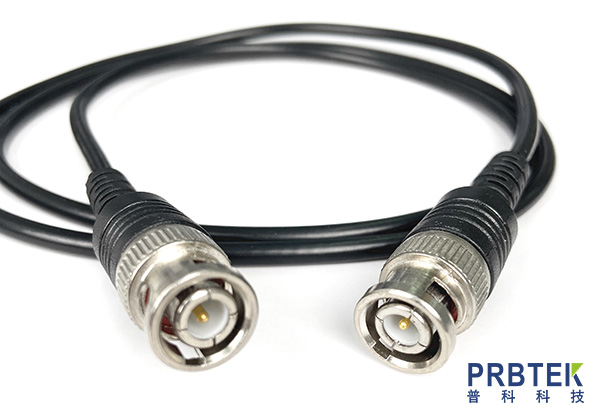

　　同軸線：

　　選擇合適特性阻抗(如50Ω或75Ω)的同軸線，同軸線應具有良好的屏蔽性能，以減少外界干擾對測試結果的影響。例如，對于射頻信號測試，常用的是RG - 58同軸線，其損耗特性在一定頻率范圍內較為穩定。

　　隔直板：

　　隔直板的材質要根據測試環境和要求選擇。如果是在電磁兼容性(EMC)測試中，隔直板可能采用金屬材質(如鋁、銅等)，其厚度和尺寸要滿足屏蔽高頻信號的要求。例如，厚度為1 - 2mm的鋁板，在一定頻率范圍內可以有效屏蔽高頻噪聲。

　　測試儀器：

　　需要使用頻譜分析儀來測量高頻噪聲的頻率和幅度特性。頻譜分析儀應具有足夠的頻率范圍和分辨率，以滿足測試需求。例如，安捷倫(Keysight)的E4440A頻譜分析儀，其頻率范圍可以從9 kHz到3 GHz，能夠滿足大多數高頻噪聲測試的頻率要求。

　　還需要信號發生器來產生測試信號，如果是測試系統對高頻噪聲的抗擾性，信號發生器可以產生特定頻率和幅度的高頻干擾信號。例如，羅德與施瓦茨(Rohde&Schwarz)的SMB100A信號發生器，可以產生頻率范圍很寬的射頻信號。

　　其他輔助設備：

　　包括連接頭、夾具等。連接頭要與同軸線匹配，確保良好的電氣連接。夾具用于固定隔直板和被測設備(DUT)，保證測試過程中的穩定性。

　　2.測試環境設置

　　測試環境應盡量遠離大型電磁干擾源，如電機、變壓器等。如果可能，可以在屏蔽室內進行測試，以減少外界環境噪聲的影響。

　　確保同軸線和隔直板的安裝位置正確且穩定。隔直板應放置在合適的位置，以有效地隔離高頻噪聲源和被測設備。例如，如果是測試電路板的高頻噪聲抗擾性，隔直板可以放置在電路板與可能的噪聲源之間。

　　3.被測設備(DUT)準備

　　確保被測設備處于正常工作狀態，并且所有的接口和連接都正確無誤。如果被測設備是一個電子電路模塊，要檢查其電源供應是否穩定，輸入輸出信號是否正常。

　　二、連接與測試

　　1.同軸線連接

　　將同軸線的一端連接到信號源(如信號發生器或者被測設備的信號輸出端口)，另一端連接到頻譜分析儀的輸入端口。確保連接牢固，同軸線的屏蔽層要接地良好。例如，在連接到頻譜分析儀時，要使用儀器上專門的射頻輸入接口，并且擰緊連接螺母，以保證良好的電氣接觸。

　　2.隔直板放置

　　根據測試目的放置隔直板。如果是測試隔直板對高頻噪聲的屏蔽效果，將隔直板放置在同軸線周圍，包圍住同軸線的一部分或者全部。如果是測試被測設備在隔直板屏蔽下的性能，將隔直板放置在被測設備與可能的噪聲源之間。

　　3.測試操作

　　開啟信號發生器(如果需要產生測試信號)和頻譜分析儀。在頻譜分析儀上設置合適的頻率范圍、分辨率帶寬和視頻帶寬等參數。例如，對于測試100 MHz - 1 GHz的高頻噪聲，將頻譜分析儀的頻率范圍設置為100 MHz到1 GHz，分辨率帶寬設置為10 kHz。

　　如果是測量被測設備自身產生的高頻噪聲，直接讀取頻譜分析儀上顯示的噪聲頻譜曲線，記錄不同頻率點的噪聲幅度值。如果是測試隔直板對外部高頻噪聲的屏蔽效果，先測量沒有隔直板時被測設備接收到的噪聲信號，然后再測量放置隔直板后被測設備接收到的噪聲信號，通過對比兩者的差異來評估隔直板的屏蔽效果。

　　三、數據分析與結果評估

　　1.數據分析

　　對于測量得到的高頻噪聲數據，可以進行頻譜分析。觀察噪聲的頻率分布情況，確定主要的噪聲頻率成分。例如，如果在某個特定頻率點(如500 MHz)出現了明顯的噪聲峰值，需要進一步分析這個頻率可能對應的干擾源，可能是附近的無線通信設備或者電路內部的自激振蕩。

　　計算噪聲的總功率或者特定頻段內的噪聲功率?？梢酝ㄟ^對頻譜分析儀上測量得到的各個頻率點的噪聲幅度值進行積分運算得到總功率。
