別讓延時毀了測量！示波器探頭延時校準完整指南

校準探頭延時是確保高速信號測量準確性的關鍵步驟，尤其在示波器與探頭組合使用時，延時偏差會導致時序測量誤差（如建立時間、保持時間、信號間相位差等）。以下從校準原理、適用場景、校準步驟及驗證方法展開說明，以示波器有源探頭和差分探頭為例詳解操作流程。

一、校準探頭延時的核心原理

探頭延時（Probe Delay）指信號從探頭輸入到示波器采集端的傳輸時間差，由三部分構成：

物理延時：探頭線纜長度、內部電路（如放大器、濾波器）導致的固有延時；

寄生參數延時：探頭與被測件連接時，接觸電阻、分布電容引入的附加延時；

溫度 / 頻率漂移：環境溫度變化或信號頻率升高時，延時的微小波動。

校準的目標是通過示波器內置功能或外部標準信號，測量并補償這部分延時，確保：

單通道測量時，信號時序與實際一致（誤差≤10ps，高頻場景需≤1ps）；

多通道對比時（如差分信號、同步時鐘與數據），通道間延時差≤5ps，避免相位測量失真。

二、必須校準的典型場景

高速數字信號測量（≥1Gbps）：如 PCIe 5.0（32Gbps PAM4）、DDR5（6.4Gbps）信號，10ps 延時誤差會導致約 3% 的時序測量偏差，超過協議容限。

差分信號分析：差分探頭的兩根信號線若延時不一致，會降低共模抑制比（CMRR），導致噪聲誤判為信號抖動。

多通道同步測量：如電源紋波與控制信號的時序關聯、多芯片間數據交互，通道間延時差需控制在信號周期的 1/10 以內（如 1GHz 信號需≤100ps）。

探頭更換或環境變化后：更換探頭、調整線纜長度、環境溫度變化超過 10℃時，需重新校準（延時漂移可能達 50ps 以上）。

三、校準步驟：以示波器 + 有源探頭為例

（一）準備工具與環境

硬件：示波器（支持探頭延時校準功能，如 Tektronix MDO3000、Keysight DSOX1204G）、配套有源探頭（如 Tektronix P7313 13GHz 探頭）、示波器自帶的校準信號源（通常為 1kHz 方波，峰峰值 3V）或?qū)Ｓ眯蕣A具（如差分探頭的校準板）。

環境：溫度穩定（23±2℃），避免氣流直吹探頭（溫度波動會導致延時漂移），探頭線纜自然下垂（避免彎曲過度改變分布參數）。

（二）單端有源探頭延時校準

連接校準信號

將探頭探針連接到示波器前面板的 “CAL” 校準信號輸出端，探頭接地夾連接到校準信號的地端（確保接地電阻≤1Ω，避免接地環路引入噪聲）。

示波器通道設置：耦合方式為 “DC”，帶寬限制關閉（或設置為探頭額定帶寬），時基調整至能清晰顯示 2-3 個校準方波周期（如 1kHz 信號，時基設為 500μs/div）。

啟動示波器校準功能

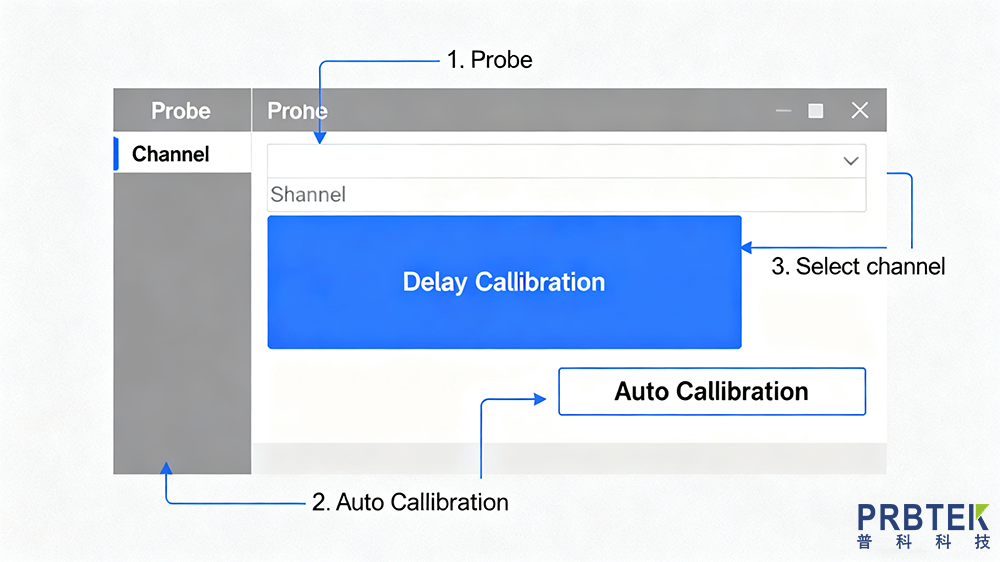

按示波器面板 “Probe” 鍵，選擇當前通道（如 CH1），進入 “Probe Setup” 菜單，找到 “Delay Calibration”（延時校準）選項。

部分高端示波器支持 “Auto Calibration”（自動校準）：示波器會自動測量校準信號的上升沿與內部觸發的時間差，計算并存儲探頭延時補償值（通常顯示為 “Calibrated Delay: XX ps”）。

手動校準（無自動功能時）

若示波器無自動校準，需對比校準信號的實際觸發點與理想位置：

用示波器自帶的 “Zero Delay” 參考通道（部分型號支持）或短接探頭（探針直接接地），記錄觸發基線位置（時間零點）；

接入校準信號，測量上升沿過閾值點（如 50% 幅度）與時間零點的偏差，即為探頭延時；

在通道設置中手動輸入該延時值（如 “Delay Offset: +120ps”），完成補償。

（三）差分探頭延時校準（以高速差分信號為例）

差分探頭需同時校準單端延時和通道間延時差（兩根信號線的延時不一致會導致差分信號失真）：

連接差分校準夾具

使用探頭配套的差分校準板（如 Keysight N2891A），輸出已知延時差的差分信號（如 1Vpp、1GHz 方波，預設通道間延時 0ps）。

將差分探頭的正端（+）接校準板 “+OUT”，負端（-）接 “-OUT”，接地端接校準板 “GND”。

校準單端延時

分別測量正、負通道的延時（方法同單端探頭），記錄為Delay+和Delay-，確保兩者均在探頭標稱范圍內（如 ±50ps）。

校準通道間延時差

在示波器中開啟 “Math” 功能，計算差分信號（CH1 - CH2），觀察差分波形的上升沿是否對稱（無畸變）；

若存在不對稱（如上升沿有過沖或傾斜），說明Delay+與Delay-存在偏差，在探頭設置中微調其中一個通道的延時（如增加Delay-10ps），直至差分波形對稱；

最終要求通道間延時差≤5ps（10GHz 以上信號需≤1ps）。

四、校準后驗證方法

時間間隔測量驗證

用校準后的探頭測量已知周期的信號（如 100MHz 晶振輸出），計算周期誤差：若實際周期為 10ns，測量值應在 9.995ns-10.005ns 范圍內（誤差≤5ps）。

多通道同步驗證

將同一信號分兩路輸入兩個校準后的通道（如通過功分器），測量兩通道信號的上升沿時間差，應≤3ps（排除信號分路器的固有延時）。

高頻信號相位驗證

對 10GHz 正弦信號，用兩個探頭分別測量輸入和輸出端，計算相位差：若實際傳輸相位差為 0°，測量值應≤0.1°（對應約 2.8ps 延時差，10GHz 下 1°≈27.8ps）。

五、常見問題與解決方案

校準后延時誤差仍過大

檢查探頭線纜是否過度彎曲（彎曲半徑需≥探頭標稱值，如≥30mm），過度彎曲會增加分布電容，導致延時增加；

清潔探頭探針和校準信號端（氧化層會引入接觸電阻，導致信號畸變，可用無水酒精擦拭）。

多次校準結果不一致

環境溫度不穩定：開啟示波器和探頭預熱 30 分鐘（尤其高精度測量，需預熱 1 小時），確保器件溫度穩定；

接地不良：使用短接地針（≤1cm）替代長接地夾，減少接地電感導致的延時波動。

差分探頭共模抑制比低

優先檢查通道間延時差是否超過 10ps，延時差過大會導致共模信號無法完全抵消，可重新校準通道間延時。

結語

探頭延時校準是高速信號測量的 “基礎校準”，其精度直接決定時序分析、相位測量的可靠性。對于 10Gbps 以上信號，建議每次測量前進行校準，并記錄環境溫度與校準值（便于追溯誤差來源）。通過規范校準流程，可將延時誤差控制在信號周期的 1% 以內，滿足絕大多數工業與科研場景的測量需求。
