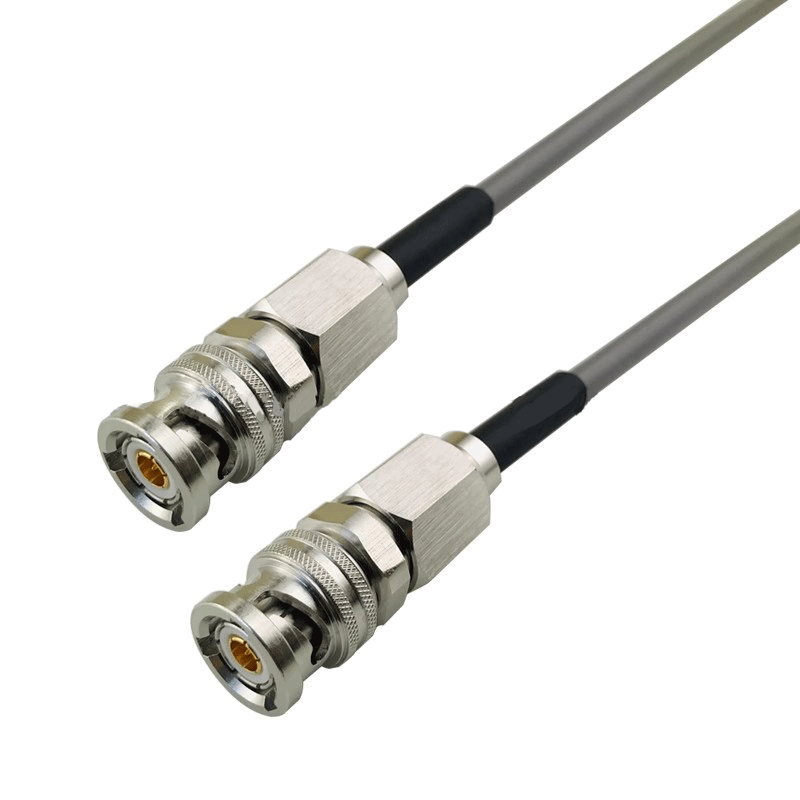

電纜組件相位一致性的意義

一、本質解析：相位一致性的技術定義與核心指標

相位一致性指多通道電纜組件中，各通道在相同頻率、相同輸入信號條件下，輸出信號相位差的穩定性與一致性程度，通常以 “相位偏差”（單通道相位波動）和 “通道間相位差”（多通道相位差異）兩個指標衡量，單位為 “度（°）” 或 “皮秒”，二者換算關系為：1° 相位差≈1/(360×f) 秒（f 為信號頻率）。

例如，在 10GHz 高頻場景中，1° 相位差對應約 27.8ps 時間差，而高速數字信號（如 112Gbps PAM4）的單位符號周期僅約 8.9ps，此時哪怕 0.3° 的相位偏差，就可能導致信號采樣錯誤。因此，相位一致性的核心價值在于：通過控制多通道信號的時間同步誤差，確保信號在接收端的 “同頻同相” 協同，避免因相位偏移引發的信號失真、時序錯亂或功能失效。

二、關鍵影響：相位不一致對系統的三重危害

相位一致性的偏差會從信號完整性、系統性能到功能安全三個層面產生連鎖影響，尤其在高頻、多通道協同場景中，危害被顯著放大：

1. 信號完整性破壞：從 “清晰傳輸” 到 “失真失效”

• 幅度衰減與相位失真疊加：相位不一致常伴隨阻抗不匹配、介質損耗不均衡（如電纜絕緣層厚度偏差），導致信號在傳輸中出現 “相位抖動”（Phase Jitter），例如在相控陣?yán)走_(dá)的多通道天線中，1° 的相位偏差會導致天線波束指向偏移 0.5° 以上，嚴重時甚至無法鎖定目標；

• 高速數字信號時序錯亂：在 112Gbps 高速串行總線（如 PCIe 6.0）中，多通道信號需滿足 “±5ps” 的相位一致性要求，若某通道相位偏移 10ps，會導致接收端采樣時鐘與信號邊沿錯位，誤碼率（BER）從 10?12（合格值）飆升至 10??，直接觸發系統降速或中斷。

2. 系統性能降級：從 “精準協同” 到 “效率損耗”

• 多通道設備精度下降：在高速示波器的差分探頭中，若兩根電纜的相位差超過 5°（1GHz 時約 13.9ps），會導致差分信號的共模噪聲抑制比（CMRR）從 60dB 降至 40dB，測量誤差擴大 10 倍；

• 功率損耗與能耗增加：在射頻功率放大器的多通道饋電系統中，相位不一致會導致各通道輸出功率無法疊加（理想狀態下 N 通道功率疊加為 N2 倍），若相位差達 30°，功率疊加效率從 100% 降至 75%，額外產生 25% 的熱能損耗。

3. 功能安全風險：從 “穩定運行” 到 “故障隱患”

• 工業控制與汽車電子失效：在自動駕駛的激光雷達系統中，多通道激光信號需通過電纜組件同步傳輸，若相位偏差導致信號延遲超過 100ps，會使雷達測距誤差從 ±5cm 擴大至 ±30cm，可能引發碰撞風險；

• 航空航天任務中斷：衛星通信的相控陣天線中，電纜組件相位一致性若隨溫度變化超過 2°（-55℃至 85℃溫區），會導致通信鏈路信噪比（SNR）下降 10dB，直接影響數據傳輸速率與鏈路穩定性，極端時可能導致任務失敗。

三、核心應用：高相位一致性需求的四大關鍵領域

不同場景對相位一致性的要求差異顯著，高頻、多通道協同、高精度控制的場景，通常需要嚴苛的相位一致性指標（≤1°@目標頻率），具體集中在以下領域：

1. 射頻與微波通信：相控陣?yán)走_(dá)、衛星通信

• 相控陣?yán)走_(dá)：多通道天線單元需通過電纜組件實現 “±0.5°” 的相位一致性（X 波段，10GHz），以確保波束快速掃描（掃描速度達 100°/ 秒）且指向精度≤0.1°；例如我國某型艦載相控陣?yán)走_(dá)，采用低損耗 PTFE 絕緣電纜與精密相位補償技術，將通道間相位差控制在 0.3° 以內，實現對 300 公里外目標的穩定跟蹤；

• 衛星通信：星地通信的 Ka 波段（20-30GHz）電纜組件，需在 - 65℃至 125℃溫區保持 “±1°” 相位一致性，避免溫度導致的相位漂移影響信號解調，國內航天企業通過 “介質材料配方優化 + 金屬屏蔽層熱補償結構”，將溫漂系數從 50ppm/℃降至 15ppm/℃。

2. 高速數字互連：數據中心、高端測試儀器

• 數據中心 400G/800G 互連：QSFP-DD/OSFP 封裝的高速電纜組件（AOC/DAC），需滿足 “±5ps” 通道間相位差（對應 112Gbps PAM4 信號），華為、中際旭創等企業通過 “高精度阻抗控制 + 差分對相位匹配工藝”，將相位偏差控制在 ±3ps 以內，支撐 “東數西算” 工程的超大規模數據傳輸；

• 高速示波器 / 信號發生器：測試儀器的探頭電纜組件，需在 1GHz 頻率下保持 “±0.2°” 相位一致性，泰克、是德科技采用 “無氧銅導體 + 低損耗聚乙烯絕緣”，配合激光相位校準技術，確保測量誤差≤0.1%。

3. 工業與汽車電子：自動駕駛、精密控制

• 自動駕駛激光雷達：多線激光雷達的信號傳輸電纜，需實現 “±10ps” 相位一致性（對應激光脈沖寬度 50ps），禾賽、速騰聚創通過 “屏蔽雙絞線對稱設計 + 相位補償電容”，將測距誤差控制在 ±10cm 以內；

• 工業機器人伺服系統：伺服電機的編碼器信號電纜，需在 1MHz 頻率下保持 “±2°” 相位一致性，避免電機轉速波動超過 0.1%，ABB、發那科采用 “鍍銀銅導體 + 耐彎曲聚氨酯護套”，同時優化電纜絞合節距，確保長期彎曲后相位偏差≤1°。

4. 航空航天與國防：機載設備、武器系統

• 機載雷達與導航系統：戰斗機的火控雷達電纜組件，需在 - 55℃至 150℃溫區、1000G 振動環境下保持 “±0.8°” 相位一致性，國內軍工企業通過 “金屬軟管鎧裝 + 耐高溫聚酰亞胺絕緣”，實現振動后的相位漂移≤0.3°；

• 精確制導武器：導彈的慣性導航系統（INS）與制導信號電纜，需滿足 “±0.1°” 超高相位一致性（Ku 波段，15GHz），確保制導精度達米級，通過 “超精密機械加工 + 真空相位校準” 技術，可實現該級別的相位控制。

四、優化方向：提升相位一致性的四大核心技術

相位一致性的控制需貫穿電纜組件 “設計 - 材料 - 制造 - 測試” 全流程，核心優化技術集中在以下四個方面：

1. 結構設計：對稱布局與相位補償

• 差分對對稱設計：采用 “等長度、等阻抗、等間距” 的差分對絞合結構，例如高速電纜的絞合節距控制在 5-10mm，確保兩根導線的寄生參數（電容、電感）完全一致，減少因結構不對稱導致的相位偏差；

• 相位補償結構：在多通道電纜中加入 “可調節相位器”（如微帶線相位補償段），通過改變某通道的物理長度（精度 ±0.1mm），實現通道間相位差校準，例如相控陣?yán)走_(dá)電纜組件中，每通道均預留 5-10mm 的相位補償余量，可通過激光切割微調長度。

2. 材料選擇：低損耗與低溫漂

• 導體材料：選用高純度無氧銅（純度≥99.99%）或鍍銀銅，降低導體電阻導致的相位損耗，例如射頻電纜采用鍍銀銅導體（銀層厚度≥5μm），可將高頻相位衰減降低 20%；

• 絕緣介質：優先使用低介損、低溫漂的材料，如 PTFE（介損因數≤0.0002）、改性聚乙烯（溫漂系數≤20ppm/℃），避免溫度變化導致介質常數波動，進而引發相位漂移，例如衛星電纜采用 PTFE 絕緣，在 - 65℃至 125℃溫區的相位變化≤0.5°。

3. 制造工藝：精密控制與自動化生產

• 高精度裁切與壓接：采用 CNC 激光裁切機（精度 ±0.01mm）控制電纜長度，避免因長度偏差導致的相位差（每 1mm 長度偏差對應約 3.3° 相位差 @1GHz）；壓接環節使用伺服壓接機，確保連接器與電纜的接觸阻抗一致（偏差≤5mΩ），減少接觸損耗引發的相位波動；

• 自動化組裝與校準：引入 “機器視覺 + 相位實時監測” 的自動化產線，例如高速電纜組件生產中，每通道在組裝過程中實時測量相位，通過算法自動調整補償段長度，將相位一致性合格率從 85% 提升至 99%。

4. 測試驗證：全場景精準檢測

• 高頻相位測試：使用矢量網絡分析儀（VNA，如 Keysight N5249B）在目標頻率范圍內（如 100MHz-40GHz）測量各通道的相位響應，計算通道間相位差，確保在全頻段內滿足指標要求；

• 環境適應性測試：通過高低溫箱（-65℃至 150℃）、振動臺（10-2000Hz，50G）模擬實際應用環境，持續監測相位變化，驗證電纜組件在極端環境下的相位穩定性，例如工業電纜需通過 1000 次高低溫循環（-40℃至 85℃）后，相位偏差仍≤1°。

結語：相位一致性 —— 多通道系統同步的 “隱形生命線”

在電子系統向 “高頻化、高速化、多通道化” 演進的過程中，相位一致性已從 “次要性能指標” 升級為 “核心功能保障”。無論是支撐國家重大工程的相控陣?yán)走_(dá)、衛星通信，還是賦能數字經濟的數據中心、自動駕駛，電纜組件的相位一致性都直接決定了系統的精度、效率與安全。未來，隨著 6G、量子通信、工業 4.0 等技術的發展，對相位一致性的要求將進一步提升（如亞皮秒級時間同步），推動材料、工藝、測試技術的持續創新，為高端電子系統的穩定運行筑牢 “隱形生命線”。
