普科科技 PKC8030L 高頻電流探頭使用操作指南

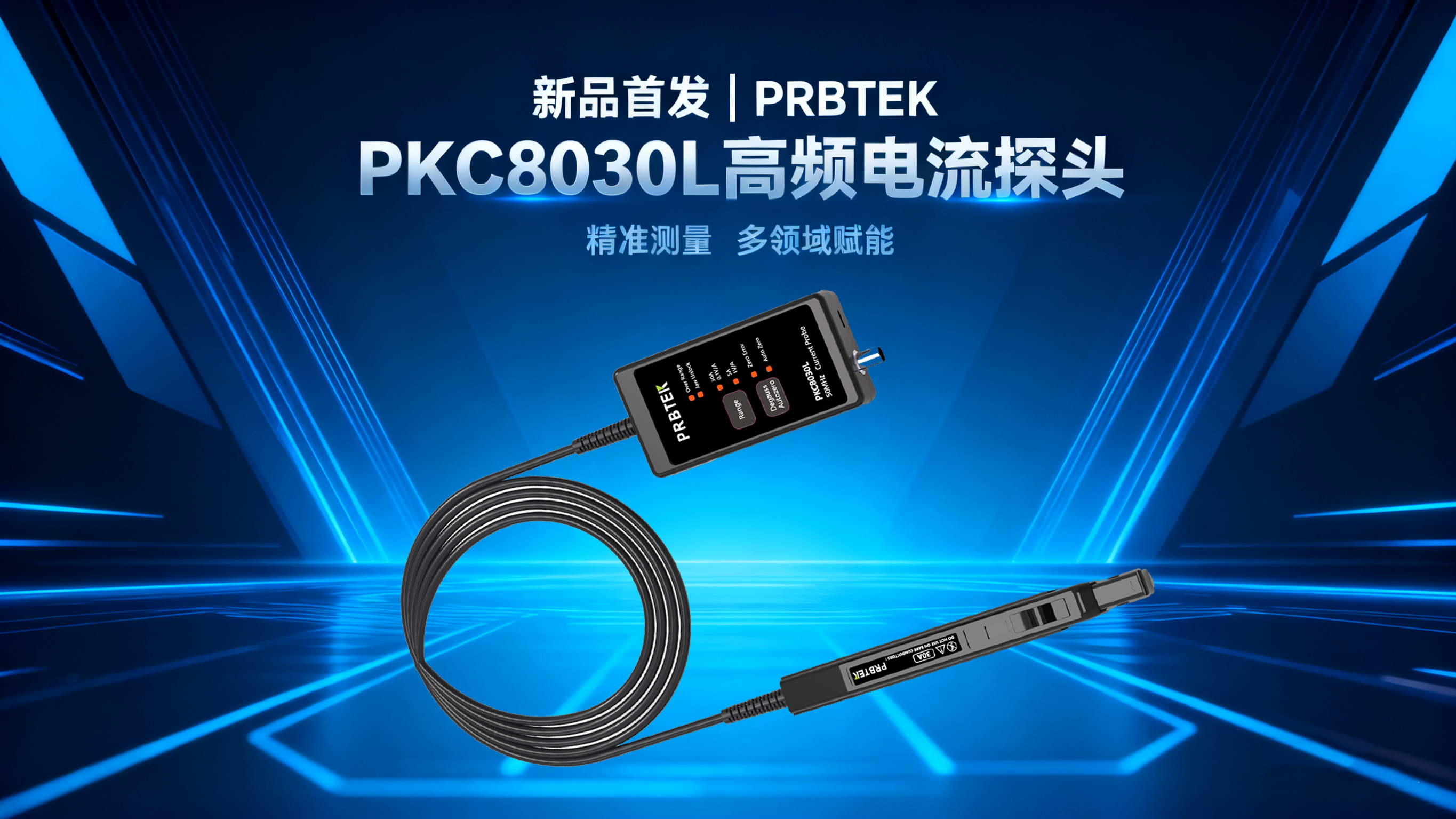

PKC8030L 高頻電流探頭是西安普科電子科技推出的高性能測試儀器，支持交直流電流同步測量，具備 50MHz 帶寬、30A 最大連續電流等核心參數，廣泛適用于開關電源研發、LED 照明系統調試等場景。掌握正確的使用操作方法，是確保測量精度與設備安全的關鍵，以下為詳細操作流程及注意事項。

一、使用前準備

設備檢查：確認探頭主體、BNC 連接線、電源適配器等附件齊全，外觀無破損，傳感器頭連接面無刮擦或灰塵；若有灰塵，需用柔軟防靜電布輕輕擦拭。

電源適配：使用標配的 DC 5V/2A Type-C 電源適配器，檢查適配器輸入電壓與供電電路匹配，避免使用非適配電源。

示波器設置：將示波器輸入阻抗調至≥100kΩ（優先 1MΩ），若為 50Ω 阻抗會導致測量不準確；先將示波器測量模式設為 “接地” 完成調零，再切換至 “DC” 模式，準備接收探頭信號。

二、開機與消磁調零操作

消磁調零是保證測量精度的核心步驟，操作時嚴禁接入被測電路。

開機自動調零：將探頭開關控制桿推至 “LOCK” 狀態（確保鉗口閉合），連接電源適配器與示波器；上電后探頭會自動啟動消磁調零，過程中 “Auto Zero” 指示燈亮綠色，完成后指示燈熄滅，示波器可觀察到零位基準。

手動消磁調零：若自動調零失敗（“Zero Error” 指示燈亮紅色），需執行手動操作。先確認探頭鎖定且未接被測電路，按下 “Degauss Autozero” 按鍵，蜂鳴器長鳴 1 聲，“Auto Zero” 指示燈點亮；3-5 秒后調零完成，蜂鳴器發出 “嘀嘀” 兩聲，指示燈熄滅。若 “Zero Error” 燈仍亮，需檢查鉗口是否鎖定，排除后重新操作。

手動零位偏移調整（可選）：同時按下 “Range” 和 “Degauss Autozero” 按鍵（間隔≤0.5s），蜂鳴器長鳴 1 聲且 “Auto Zero” 燈亮，進入手動模式；按 “Range” 鍵增加正向偏移，按 “Degauss Autozero” 鍵增加反向偏移；調整完成后再次同時按兩鍵，蜂鳴器短響 2 聲，指示燈熄滅，退出手動模式。

三、電流測量操作流程

量程選擇：根據被測電流大小，按下 “Range” 量程選擇按鈕切換量程，綠燈點亮的檔位為當前量程。5A 檔（1X 衰減）分辨率 1mA，30A 檔（10X 衰減）分辨率 10mA，測量 200mA 等微小電流時優先選 5A 檔，確保精度。

接入被測電路：向后推探頭開關控制桿至 “OPEN” 標志顯示，打開傳感器頭鉗口，將被測導體放入鉗口中央位置（導體位置偏移會影響測量結果）；推緊控制桿至 “OPEN” 標志消失，確認鉗口鎖定，避免松動導致信號失真。

數據讀取與記錄：給被測電路上電，調節示波器參數（如時基、增益），捕捉電流波形；若測量結果為正值，說明導體電流方向與傳感器頭卡槽上蓋的箭頭方向一致；記錄開機瞬間等關鍵時段的電流數據，關注是否觸發過流報警（“Over Range” 紅燈亮且蜂鳴報警，需立即切換更高量程）。

測量結束：先斷開被測電路電源，待電流歸零后，推開開關控制桿打開鉗口，取出被測導體；再斷開探頭電源，拔下 BNC 連接線時需先解鎖，避免硬拽損壞端子。

四、使用注意事項與故障排除

安全規范：嚴禁測量電壓超過 300V CATIII 的電路，傳感器頭核心部件無絕緣防護，需保持與裸導體的安全距離；手部潮濕或設備受潮時禁止操作，防止觸電。

環境要求：避免在陽光直射、高溫（＞40℃）、潮濕（＞80% RH）或強磁場（如變壓器附近）環境使用，防止絕緣性能下降或測量干擾。

常見故障處理：

探頭不上電：檢查電源適配器連接，測試適配器輸出是否正常；

波形不穩定或誤差大：確認鉗口鎖定緊密，重新檢查示波器與探頭的 BNC 連接，可更換探頭或示波器排查設備問題；

直流無法測量：檢查探頭電源是否打開，示波器是否誤設為 “AC” 耦合，切換至 “DC” 耦合即可；

全頻段振幅偏低：確認示波器輸入阻抗已調至 1MΩ，而非 50Ω。

五、維護與質保

日常維護：搬運時避免振動或掉落，防止傳感器頭磁芯、霍爾元件損壞；清潔設備表面時，用蘸有中性洗劑的軟布擦拭，嚴禁使用汽油、丙酮等腐蝕性洗滌劑；線纜避免折疊或過度拉拽，防止內部線路斷裂。

質保范圍：探頭主體享受 3 年質保，電源適配器、BNC 連接線等附件質保 1 年；質保期內若因產品本身質量問題故障且未拆修，可聯系廠家（電話 029-89281499）或通過京東、淘寶官方店鋪申請免費維修。

通過以上步驟操作，可充分發揮 PKC8030L 探頭的性能，精準捕捉如 2000V、200mA 電源開機瞬間的電流變化，同時保障設備長期穩定運行。
