深入解析 VSWR 電壓駐波比：定義、合格標準與應用?

在射頻（RF）、微波通信及無線傳輸系統中，“VSWR 電壓駐波比” 是衡量信號傳輸質量的核心指標之一。它直接關系到信號的有效利用率、設備穩定性及系統可靠性，無論是基站建設、衛星通信還是日常的 Wi - Fi 網絡部署，都離不開對 VSWR 的監測與控制。本文將從基礎定義出發，逐步拆解其原理、合格標準及實際應用要點，幫助讀者建立對這一關鍵指標的系統認知。

一、VSWR 電壓駐波比：從定義到物理本質

VSWR（Voltage Standing Wave Ratio，電壓駐波比），本質是描述傳輸線上入射波與反射波疊加后，電壓最大值與電壓最小值的比值。要理解這一概念，需先回顧信號傳輸?shù)幕具壿嫞涸诶硐氲纳漕l系統中，信號從發射端（如基站、路由器）通過傳輸線（如同軸電纜）傳遞到負載端（如天線、接收器）時，應 “無損耗” 地被負載完全吸收，此時傳輸線上僅存在向前傳播的入射波，不存在反向的反射波。

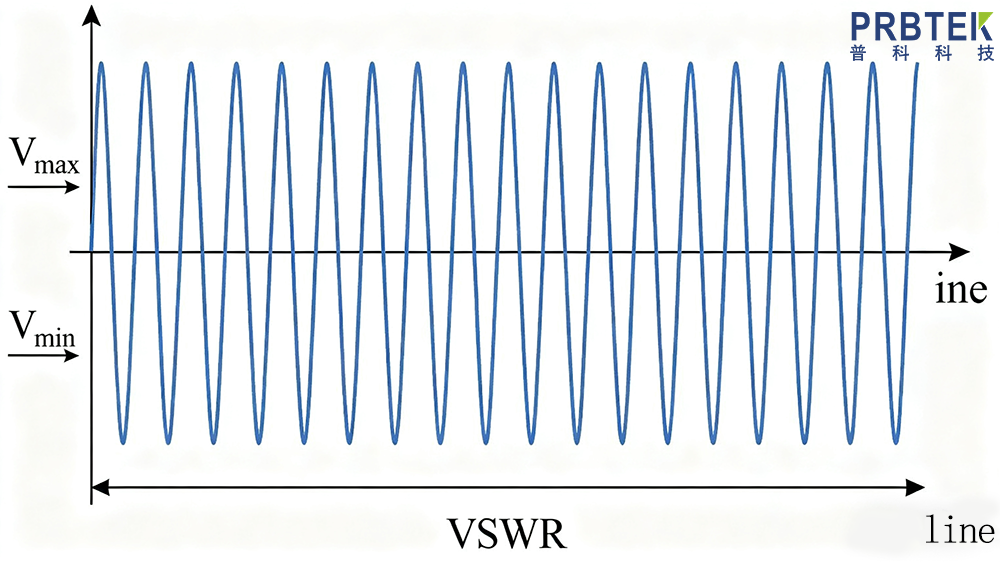

但實際場景中，由于傳輸線與負載的阻抗不匹配（如電纜接頭接觸不良、天線型號不匹配、線纜老化等），部分信號無法被負載吸收，會沿傳輸線反向傳播，形成反射波。入射波與反射波在傳輸線上相互干涉，就會產生 “駐波”—— 即電壓在傳輸線上呈現固定的最大值和最小值，且位置不隨時間變化。VSWR 正是用來量化這種駐波現象嚴重程度的指標，其計算公式為：

VSWR = Vmax / Vmin

其中，Vmax 是傳輸線上電壓的最大值，Vmin 是電壓的最小值。從公式可知，VSWR 的數值始終大于等于 1：當系統完全匹配（無反射波）時，Vmax = Vmin，VSWR = 1，這是理論上的理想狀態；當系統嚴重不匹配（如傳輸線開路或短路）時，反射波強度接近入射波，Vmin 趨近于 0，VSWR 則趨近于無窮大。

值得注意的是，VSWR 常與 “反射系數（Γ）” 配合使用 —— 反射系數是反射波幅度與入射波幅度的比值，取值范圍為 0（無反射）到 1（全反射），二者的換算關系為：VSWR = (1 + |Γ|) / (1 - |Γ|)。例如，當反射系數為 0.1 時，VSWR 約為 1.22；當反射系數達到 0.5 時，VSWR 會升至 3，此時信號反射已非常明顯。

二、VSWR 的合格標準：無統一答案，需結合場景判斷

VSWR 沒有 “一刀切” 的合格標準，其允許范圍需根據系統類型、應用場景、傳輸頻率及性能要求靈活界定。不同領域?qū)π盘柗瓷涞娜萑潭炔町悩O大，以下是幾類典型場景的參考標準：

1. 通信基站與無線傳輸系統：嚴苛要求，VSWR≤1.5

在 4G/5G 基站、微波中繼鏈路等專業通信系統中，VSWR 的要求極為嚴格，通常規定 **≤1.5**（部分高端設備要求≤1.2）。這類系統的發射功率大（通常為幾十瓦至幾百瓦），且對信號覆蓋范圍、傳輸效率要求極高：若 VSWR 超過 1.5，意味著反射系數超過 0.2，此時約有 4% 的信號能量被反射回發射機。這不僅會導致有效覆蓋范圍縮小，反射的高能信號還可能損壞發射機中的功率放大器（PA），引發設備故障或縮短使用壽命。例如，某運營商的基站驗收標準明確要求，天饋系統（天線 + 饋線）的 VSWR 在工作頻段內必須≤1.5，否則需排查接頭、線纜或天線是否存在問題。

2. 消費級無線設備：寬松容忍，VSWR≤2.0

對于 Wi - Fi 路由器、藍牙設備、對講機等消費級產品，VSWR 的要求相對寬松，一般允許 **≤2.0**。這類設備的發射功率較低（通常為幾十毫瓦至幾瓦），且對傳輸效率的敏感度低于專業系統：當 VSWR 為 2.0 時，反射系數約為 0.33，反射能量占比約 11%，剩余 89% 的能量可正常傳輸，足以滿足日常上網、短距離通信等需求。例如，家用 Wi - Fi 6 路由器的天線設計中，VSWR 通?？刂圃?1.8 以內，既保證信號覆蓋，又降低生產成本；對講機的手持天線因體積限制，VSWR 偶爾達到 2.0 也可正常使用，僅會輕微影響通信距離。

3. 衛星通信與航空航天：極致嚴格，VSWR≤1.2

在衛星通信、航空航天等高精度領域，VSWR 的要求達到 “極致”，通常需控制在 **≤1.2**（甚至≤1.1）。這類系統的傳輸鏈路極長（如衛星到地面的距離超過 3.6 萬公里），信號衰減嚴重，且設備維護成本極高（如衛星天線無法輕易維修），任何微小的反射都會導致信號信噪比下降，影響數據傳輸可靠性。例如，北斗導航衛星的地面接收站，其天饋系統的 VSWR 必須≤1.1，否則會導致導航信號解調誤差增大，影響定位精度；航天器上的射頻模塊，因空間有限且對功耗敏感，VSWR 若超過 1.2，可能引發模塊過熱或信號中斷，危及任務安全。

4. 測試與測量場景：按需調整，靈活界定

在實驗室測試或設備研發階段，VSWR 的合格標準會根據測試目的靈活調整。例如，測試天線的輻射效率時，為減少反射對測試結果的干擾，通常要求測試系統的 VSWR≤1.1；而在初步驗證傳輸線的通斷時，VSWR≤3.0 即可判斷線纜無明顯開路或短路 —— 此時的核心目的是快速排查故障，而非追求最優性能。

三、VSWR 的測量與改善：從監測到優化的全流程

掌握 VSWR 的合格標準后，如何準確測量并改善其數值，是保障系統性能的關鍵環節。

1. 常用測量工具：駐波比測試儀與網絡分析儀

駐波比測試儀（VSWR Meter）：適用于現場快速檢測，如基站天饋系統、Wi - Fi 天線的日常維護。使用時，將測試儀串聯在發射端與傳輸線之間，開啟設備后即可直接讀取 VSWR 數值，操作簡單、便攜性強，但測量精度相對較低（通常誤差 ±0.1），適合初步排查。

矢量網絡分析儀（VNA）：適用于實驗室高精度測量，可同時獲取 VSWR、反射系數、傳輸損耗等多參數，并生成頻率響應曲線。例如，研發天線時，通過 VNA 可觀察不同頻率下的 VSWR 變化，精準定位阻抗不匹配的頻段，測量精度可達 ±0.01。

2. 常見問題與改善方法

當 VSWR 超標時，核心解決思路是消除阻抗不匹配的源頭，常見問題及應對方案如下：

接頭接觸不良：這是最常見的原因，如同軸電纜接頭松動、氧化或安裝時未擰緊。解決方法：重新緊固接頭，用酒精清潔接觸面，若接頭損壞則更換新接頭（需注意接頭型號與線纜匹配，如 N 型、SMA 型）。

傳輸線老化或損壞：線纜內部斷裂、屏蔽層破損會導致阻抗突變。解決方法：用測試儀定位破損位置（如通過 VSWR 的 “駐波節點” 判斷），更換受損段線纜，選擇與系統頻率匹配的線纜（如超 5 類線用于低頻，同軸電纜用于高頻）。

天線與系統不匹配：天線的阻抗（如 50Ω、75Ω）與傳輸線 / 發射機阻抗不一致，會導致嚴重反射。解決方法：更換與系統阻抗匹配的天線，或在天線與傳輸線之間加裝 “阻抗匹配器”（如 λ/4 阻抗變換器），補償阻抗差異。

負載故障：接收器或終端設備內部故障導致阻抗異常。解決方法：斷開負載，接入標準阻抗負載（如 50Ω 假負載），若 VSWR 恢復正常，則說明原負載存在問題，需維修或更換。

四、總結：VSWR—— 信號傳輸?shù)?“健康晴雨表”

VSWR 電壓駐波比雖看似是一個抽象的技術指標，但它直接反映了射頻系統的 “健康狀態”：數值越接近 1，說明系統匹配越好，信號傳輸效率越高，設備越穩定；數值越大，則意味著系統存在阻抗不匹配問題，需及時排查。

在實際應用中，需避免兩個常見誤區：一是 “追求絕對理想值”—— 雖然 VSWR=1 是理論最優，但現實中受限于設備精度和成本，無需過度苛求；二是 “忽視輕微超標”—— 即使 VSWR 僅略高于合格標準，長期運行也可能導致信號衰減、設備損壞等隱患。因此，建議結合具體場景設定合理的合格閾值，定期監測 VSWR 變化，及時處理異常情況，才能確保射頻系統始終處于高效、穩定的運行狀態。
