差分探頭燒毀探頭的原因

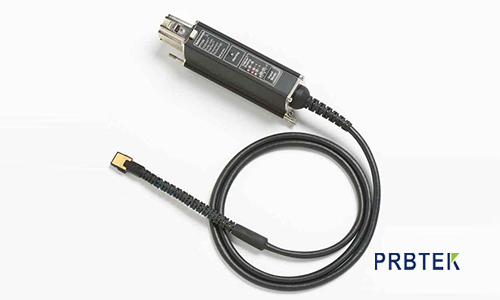

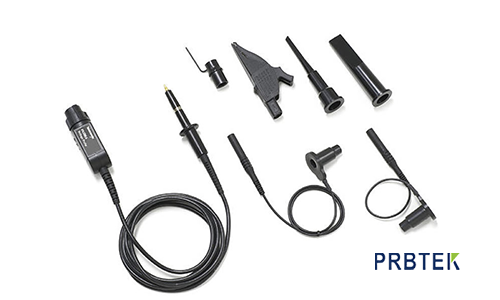

　　一種常見的差分探頭是針對低壓信號的。這種差分信號在高速數字電路中很常見。這種差分探頭的常見測量電壓振幅為±8V，帶寬一般在1gHz以上;另一種是專門用于高壓測量的。測量電壓高達KV。這種差分信號在開關電源測量中很常見。這種差分探頭稱為高壓差分探頭。測量電壓一般為KV級，帶寬為20mhz-100mhz。

　　差分探頭主要是針對浮地系統的測量。電源系統測試中經常要求測量三相供電中的火線與火線，或者火線與零(中)線的相對電壓差，很多用戶直接使用單端探頭測量兩點電壓，導致探頭燒毀的現象時有發生。

　　這是因?yàn)椋捍蠖鄶?shù)示波器的“信號公共線”終端與保護性接地系統相連接，通常稱之為“接地”。

　　這樣做的結果是：所有施加到示波器上，以及由示波器提供的信號都具有一個公共的連接點。該公用連接點通常是示波器機殼通過使用交流電源設備電源線中的第三根導線地線，將探頭地線連到一個測試點上。如果這時使用單端探頭測量，那么單端探頭的地線與供電線直接相連，后果必然是短路。這種情況下，我們需要差分探頭進行浮地測量。

　　差分探頭3大重要指標：

　　帶寬(通用)：所有探頭都有帶寬。探頭的帶寬是指探頭響應導致輸出幅度下降到70.7%(-3 dB)的頻率。在選擇示波器和示波器探頭時，要認識到帶寬在許多方面影響著測量精度。在幅度測量中，隨著正弦波頻率接近帶寬極限，正弦波的幅度會變得日益衰減。在帶寬極限上，正弦波的幅度會作為實際幅度的70.7%進行測量。

　　因此，為實現大幅度測量精度，需要選擇帶寬比計劃測量的頻率波形高幾倍的示波器和探頭。這同樣適用于測量波形上升時間和下降時間。波形轉換沿(如脈沖和方形波邊沿)是由高頻成分組成的。帶寬極限使這些高頻成分發生衰減，導致顯示的轉換慢于實際轉換速度。為精確地測量上升時間和下降時間，使用的測量系統必需使用擁有充足的帶寬，可以保持構成波形上升時間和下降時間的高頻率成份。常見的情況下，使用測量系統的上升時間時，系統的上升時間一般應該比要測量的上升時間快4-5倍。在開關電源領域，一般50MHz的帶寬就基本夠用了。
