示波器的電流探頭是怎么測量直流電流的？

在電子測量領域，示波器是一種不可或缺的工具，而利用它測量直流電流更是常見的操作。示波器測量直流電流主要有兩種方法，每種方法都有其獨特的原理和適用場景。

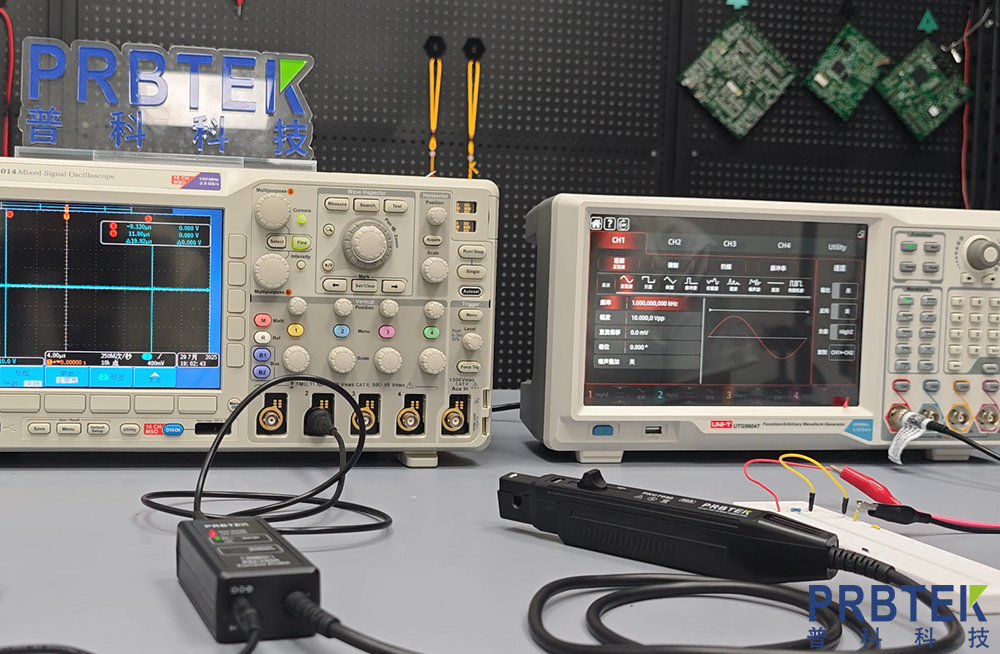

第一種方法是直接使用電流探頭。以是德科技提供的多種電流探頭為例，它們具備同時測試直流和交流電流的能力，為測量工作帶來了極大的便利。這種電流探頭的工作原理基于電磁感應等相關技術，能夠直接感應被測電路中的直流電流并將其轉化為示波器可識別的信號。在追求更高測量精度時，有一個實用的小技巧：可以在電流探頭的孔中多放置幾圈流過電流的電線。這是因為當電線纏繞圈數增加時，相當于增強了電流產生的磁場，探頭感應到的信號會更強，從而在一定程度上提高測量的精度，讓測量結果更加準確可靠。

第二種方法是將電流轉換為電壓進行測量。這種方法需要借助一個較大的高精度電阻，首先在被測回路中安置好這個電阻。根據歐姆定律，電流流過電阻時會在電阻兩端產生電壓，且電壓與電流成正比，即U=IR（其中U為電壓，I為電流，R為電阻）。然后，使用差分探頭測量該電阻兩端的電壓，得到電壓值后，再根據已知的電阻值，通過公式I=U/R就可以將電壓值轉換為對應的電流值，進而實現對直流電流的測量。這種方法的關鍵在于電阻的精度，高精度的電阻能夠保證電壓與電流轉換的準確性，從而確保最終測量結果的可靠性。

綜上所述，直接使用電流探頭和將電流轉換為電壓測量是示波器測量直流電流的兩種有效方式。在實際應用中，可根據具體的測量需求、精度要求以及現場條件等因素，選擇合適的測量方法，以獲得滿意的測量結果。
