普源精電RIGOL有源差分探頭PVA7250如何連接示波器？

　　普源精電RIGOL有源差分探頭PVA7250是一款帶寬高于2.5GHz，針對于高頻解決方案的有源探頭。它可以測量差分信號和單端信號，并具有較好的共模抑制效果。PVA7000使用快插式探頭前端，支持三種探頭前端相互更換，從而優化了探頭性能，提高了探頭可用性。允許用戶更換探頭尖，延長探頭的使用壽命。探頭尖的間距可精細調節以適應不同的待測點間距。

　　PVA7000與RIGOL MSO/DS7000/MSO8000系列示波器的自動識別接口兼容，可由該接口自動識別和配置。其卡入式BNC連接器使得與示波器的連接更加方便。

　　PVA7000提供豐富的附件和選件，并且諸多部件采用可替換的設計原則，可方便的應用于不同的測試測量解決方案。

　　連接示波器:

　　PVA7000 系列有源探頭與 RIGOL MSO8000 系列示波器正確連接后，示波器自動識別探頭并通過前面板為探頭提供電源和偏移電壓。此時，您可以通過示波器前面板菜單調節偏移電壓(參考調節偏移電壓一節)和校準探頭(參考校準探頭一節)等操作。

　　請按照如下步驟連接探頭與示波器：

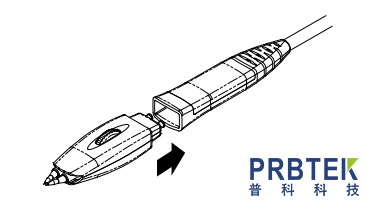

　　1. 將探頭前端(圖中以手持式差分探頭前端為例)與有源探頭放大器連接。注意，如果連接單端前端時，請注意正負極性。

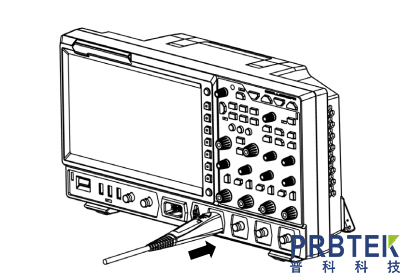

　　2. 將有源探頭放大器的另一端連接到示波器通道輸入連接器，并推到緊閉的位置。

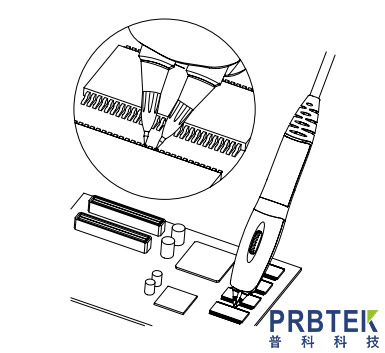

　　3. 使用任意探頭輔助裝置將其連接到待測電路中。

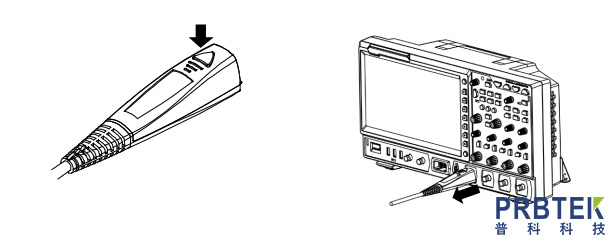

　　4. 需斷開探頭和示波器的連接時，首先按住探頭上的按鈕(見左下圖)，將連接器從示波器拔出后(見右下圖)，松開按鈕即可。

　　注意不要試圖從示波器 BNC 連接器上扭動探頭，否則，可能導致探頭損壞。
