無源探頭如何降低對電路操作的影響

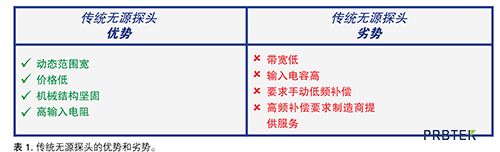

　　低電容無源電壓探頭怎樣降低示波器用戶的總擁有成本、改善性能和測量精度、節省用戶設置時間。大多數示波器標配的無源電壓探頭都提供了低成本通用探測解決方案。一般來說，這些探頭沒有有源電壓探頭的性能，但堅固耐用、動態范圍寬，適合查看信號。表1描述了傳統無源探頭解決方案的優勢和劣勢。

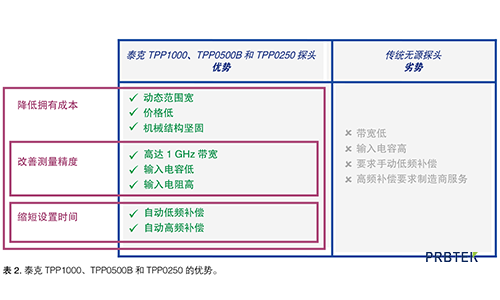

　　TPP1000、TPP0500B和TPP0250重新界定了無源探頭產品類別的性能，提供了這類產品以前沒有實現的技術指標。這些探頭設計用于泰克MDO3000、MDO4000B、MSO/DPO4000B和MSO/DPO5000系列示波器。這種性能水平是通過結合使用示波器和探頭內部的電路來實的。通過改善帶寬、輸入電容和自動補償探頭，傳統無源探頭的劣勢被轉化成優勢，如表2所示。

　　改善測量精度

　　許多因素影響著探頭為示波器提供信號的能力，用戶應考慮以下因素：

　　性能指標：探頭的帶寬和上升時間是多少?

　　探頭尖端的低輸入電容：探頭附件對性能有哪些影響?

　　探頭負載：探頭給測試點上的信號帶來了多大的負載?

　　應用指南

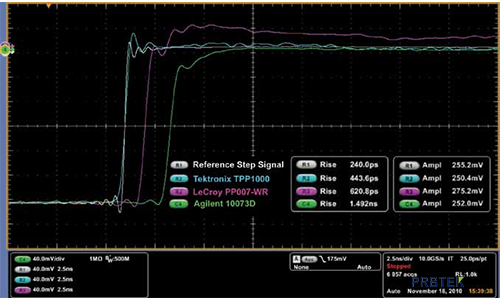

　　泰克、力科和安捷倫標配無源電壓探頭的上升時間

　　縮短設置時間

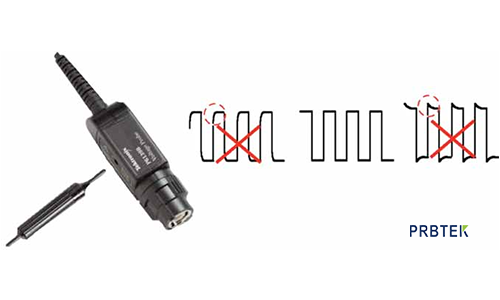

　　由于探頭和示波器輸入特點變化，通用無源探頭要求低頻補償。用戶可能并不知道要求低頻補償，可能會忘了這一規程，或者可能會放棄低頻補償，以節約時間。如圖2所示，必須使用調節工具補償探頭輸出，直到響應平坦化，如下面的“正確補償”實例所示。

低頻探頭補償

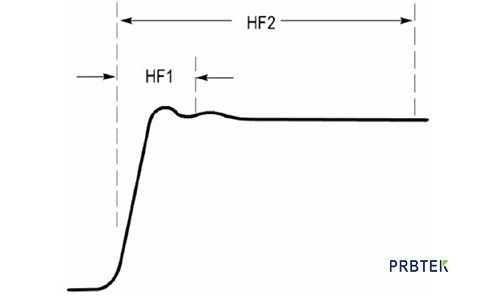

　　除了在所有無源探頭上必需進行低頻補償及進行常見用戶調節外，一般還要求由制造商的服務部門執行高頻補償。用戶一般不能接觸高頻補償調節點，可能要求用戶損壞補償盒外面的標簽才能接觸到這些點。這種補償還可能要求專用設備，如校準發生器和專用探頭適配器，才能進行必要的調節。高頻補償校正了直到前沿的畸變以及長期平坦度，如圖3所示。

　　高頻探頭補償

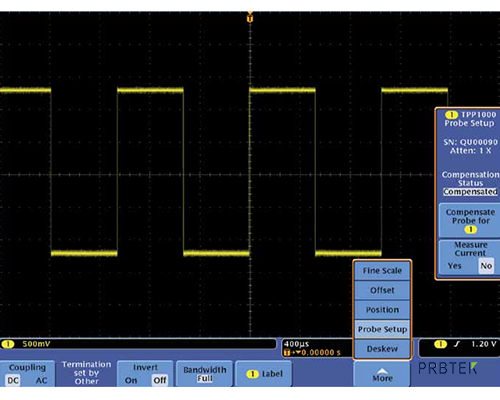

　　在連接到兼容的泰克示波器時，TPP1000、TPP0500B和TPP0250能夠自動進行低頻和高頻補償。不管是低頻補償還是高頻補償，TPP1000、TPP0500B和TPP0250所需的時間都要低于手動調節標配無源探頭進行低頻補償所需的時間。在TPP1000、TPP0500B和TPP0250中，當探頭第一次連接到一條通道上時，通過把探頭尖端和接地保持在示波器的PROBECOMP引腳上，然后選擇“Compensate Probe for”，可以簡便地補償探頭。圖4是選擇實例。這一規程所需的時間不到5秒，在拆下和重連探頭時，補償結果存儲在示波器中。示波器能夠?yàn)槊織l通道存儲多只探頭的補償結果。

自動低頻和高頻探頭補償

　　TPP1000、TPP0500B和TPP0250徹底改變了無源探頭產品類別的性能水平，許多指標是這類產品中以前沒有實現的，把傳統無源探頭的劣勢轉化成了優勢。這些探頭彌補了通用無源探頭與成本較高的有源探頭之間的空白，同時實現了無源探頭和有源探頭的優勢：高性能，低成本，能夠測量數百伏的動態范圍，低輸入電容，堅固耐用，適合日常使用。由于業內領先的無源探頭指標和自動補償功能，TPP1000、TPP0500B和TPP0250降低了用戶的擁有總成本，為示波器投資增加了巨大的價值
