示波器無源探頭附件包：組件清單與專業使用指南

無源探頭作為電子測量中最常用的測試工具，其附件包是保障測量精度、拓展應用場景的關鍵配套。不同品牌（如普科科技 / PRBTEK、泰克、是德科技等）的無源探頭附件包組件略有差異，但核心功能模塊一致。本文將詳細拆解附件包的核心組件、適用場景及標準化使用方法，幫助電子工程師、測試人員快速上手，提升測量效率與準確性。

一、無源探頭附件包核心組件清單

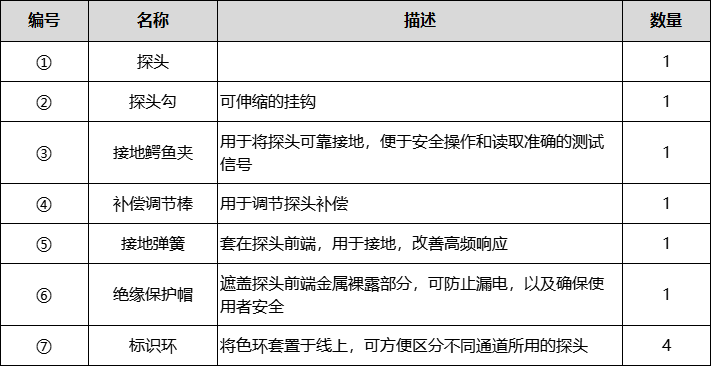

無源探頭附件包的設計圍繞 “信號傳輸、測量適配、安全防護” 三大核心需求，常見組件包括以下類別（以普科科技 PRBTEK PK6100 系列無源探頭為例，典型帶寬 100MHz）：

二、核心組件的專業使用方法

（一）接地夾：確保信號穩定的 “生命線”

1. 使用場景

所有電壓信號測量（尤其是高頻信號、小幅度信號），避免因接地不良導致信號失真、干擾疊加。

2. 正確使用步驟

① 選擇合適長度的接地線：優先使用短接地線（10cm），減少地環路面積，降低電磁干擾（EMI）；測量遠距離測點時，可選用 30cm 接地線，但需遠離強干擾源（如電機、變頻器）。

② 可靠接地：將接地夾夾在被測設備的公共接地點（如電源地、機殼地），確保接觸良好（無氧化、無松動）；嚴禁夾在油漆層、塑料外殼等非導電表面。

③ 避免多點接地：同一測量場景中，僅保留一個接地夾接地，防止形成地環路，引發信號反射或干擾。

3. 注意事項

高頻測量（>100MHz）時，接地線長度每增加 1cm，干擾可能增加 5%-10%，需嚴格控制長度。

測量高壓信號（>100V）時，確保接地線絕緣層無破損，避免短路觸電。

（二）探頭針尖：精準拾取信號的 “觸角”

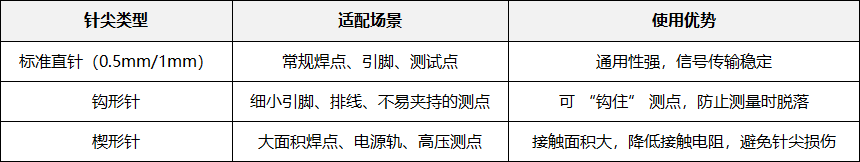

1. 針尖類型與適配場景

2. 更換與使用步驟

① 更換針尖：握住探頭前端的針尖固定座，輕輕旋轉即可拆卸舊針尖，插入新針尖后順時針擰緊（力度適中，避免損壞針座螺紋）。

② 信號拾?。簩⑨樇獯怪被蛐?45° 接觸被測點，確保針尖與測點完全貼合（無虛接）；測量小信號（<100mV）時，可輕輕按壓針尖，增強接觸穩定性。

③ 高壓場景防護：測量 > 300V 高壓信號時，給針尖套上絕緣套管，僅露出針尖頭部（1-2mm），防止誤觸相鄰引腳導致短路。

（三）校準信號夾：保障測量精度的 “校準利器”

1. 使用場景

探頭首次使用、更換衰減比后、測量精度要求高的場景（如研發測試、產品質檢），需定期校準（建議每月校準 1 次）。

2. 校準步驟（以普科科技 P6100 探頭為例）

① 連接校準夾：將校準信號夾的接口插入示波器的校準信號輸出端（通常標注 “CAL”，輸出 1kHz/5V 方波）。

② 連接探頭：將無源探頭接入示波器通道，探頭衰減比設置為與校準夾匹配的檔位（如 10X）。

③ 調整補償電容：觀察示波器顯示的方波信號，若波形出現過沖（頂部尖峰），順時針旋轉探頭前端的補償電容旋鈕；若出現欠沖（頂部平緩），逆時針旋轉，直至波形為標準方波（上升沿 < 10ns，無過沖 / 欠沖）。

④ 記錄校準結果：校準完成后，在說明書或校準證書上記錄校準日期，便于追溯。

（四）衰減電阻：拓展測量量程的 “擴容模塊”

1. 適用場景

測量電壓超過探頭默認量程時（如默認量程 10V，需測量 100V 信號），通過衰減電阻將信號按比例衰減，避免示波器通道損壞。

2. 選擇與安裝

① 匹配衰減比：根據被測電壓選擇衰減電阻，常見衰減比為 10X（測量量程擴大 10 倍）、100X（擴大 100 倍）；例如，探頭默認量程 10V，搭配 100X 衰減電阻后，可測量 0-1000V 信號（需確認示波器通道耐壓≥1000V）。

② 安裝方法：將衰減電阻插入探頭前端的專用接口，順時針擰緊；安裝后需重新校準補償電容（參考 “校準信號夾” 使用方法）。

3. 注意事項

衰減電阻需與探頭品牌、型號匹配，嚴禁混用不同品牌的衰減電阻（可能導致阻抗不匹配，信號失真）。

測量高壓信號時，衰減電阻需具備足夠的耐壓等級（如測量 1kV 信號，衰減電阻耐壓≥1.5kV），避免擊穿損壞。

（五）探頭固定夾 / 支架：穩定測量的 “第三只手”

1. 使用場景

長時間測量（如老化測試、連續監測）、單手操作不便的場景（如狹小空間測量），避免因手持探頭抖動導致信號漂移。

2. 安裝與調節

① 固定支架：將支架底座吸附在示波器面板或工作臺（部分支架帶磁性），或通過螺絲固定在操作臺邊緣。

② 夾持探頭：將探頭卡在固定夾的卡槽內，調整夾臂角度和高度，使針尖精準對準被測點。

③ 微調位置：通過支架的伸縮、旋轉功能，微調探頭位置，確保針尖與測點接觸良好，無應力（避免針尖彎曲）。

三、附件包使用的關鍵注意事項

1. 安全防護（高壓測量場景重點關注）

測量 > 300V 高壓信號時，必須佩戴絕緣手套，使用帶絕緣套管的針尖和接地夾，避免直接接觸金屬部分。

附件包中的絕緣套管需定期檢查，若出現開裂、老化，立即更換（建議每 6 個月更換 1 次）。

2. 兼容性要求

所有附件需與探頭品牌、型號匹配（如普科科技的衰減電阻僅適用于其自有品牌探頭），避免因阻抗不匹配、接口不一致導致測量誤差或設備損壞。

更換附件后（如衰減電阻、針尖），需重新進行校準，確保測量精度。

3. 收納與維護

測量完成后，將所有附件分類放入收納盒，避免針尖、接地夾受壓變形；接地線需整理整齊，避免纏繞打結。

定期清潔附件：用無水乙醇擦拭針尖和接地夾的金屬部分，去除氧化層和污漬；用干燥抹布擦拭絕緣套管和收納盒，保持干燥。

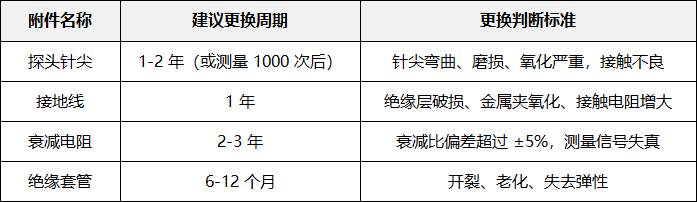

4. 壽命與更換周期

四、常見問題排查

1. 測量信號失真嚴重？

排查接地夾：是否接地不良、接地線過長（>30cm），或存在多點接地。

排查針尖：是否接觸虛接、針尖磨損，或未使用匹配的針尖類型。

排查校準：是否長時間未校準，或更換附件后未重新校準。

2. 測量時出現短路或觸電？

檢查絕緣套管：針尖、接地夾的絕緣層是否破損。

確認接地：接地夾是否夾在正確接地點，避免與高壓部分直接接觸。

核實衰減電阻：高壓測量時是否使用了合適耐壓等級的衰減電阻。

3. 附件無法安裝或松動？

確認兼容性：附件是否與探頭型號匹配（如接口尺寸、螺紋規格）。

檢查安裝方式：是否按說明書要求擰緊，避免力度過大或過小。

總結

無源探頭附件包的組件雖小，卻直接影響測量精度、操作安全性和設備使用壽命。掌握接地夾的正確接地方法、針尖的選型與更換、校準信號夾的定期使用，是提升測量效率的核心。建議電子工程師在使用前仔細閱讀品牌說明書（如普科科技 PRBTEK 的附件使用指南），根據被測場景（如信號頻率、電壓范圍、測點形態）選擇合適的附件，并定期維護校準，確保測量數據的可靠性。

若需了解某一特定品牌 / 型號探頭的附件細節（如普科科技 P6150 無源探頭的專屬附件），可參考品牌官網技術文檔或聯系售后獲取定制化指導。
