泰克TEKTRONIX示波器無源探頭TPP0250的補償方法說明

　　泰克TEKTRONIX示波器無源探頭TPP0250和TPP0500B10X無源探頭是具有10X衰減的高阻抗探頭，專為泰克MDO3000、MDO/MSO/DPO4000B和MSO/DPO5000系列接地參考示波器而設計。

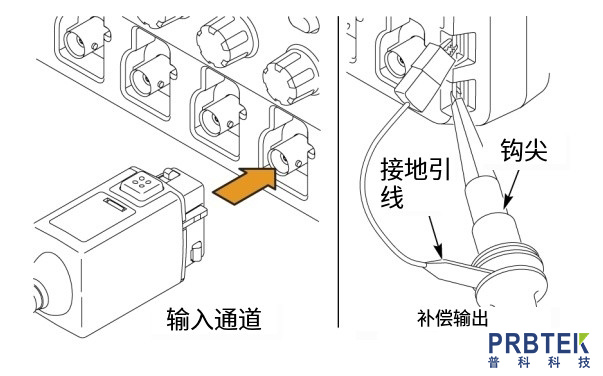

　　連接探頭，如下圖所示。

　　補償探頭

　　在第一次將探頭連接到示波器上或更換探頭針尖盒后，應對探頭進行補償。

　　1.將探頭連接到示波器通道。

　　2.在MSO/DPO5000儀器上:

　　a.將探頭連接到示波器前面板上的探頭補償輸出端子。

　　b.選擇垂直>探頭Cal....

　　c.選擇連接探頭的通道的通道號選項卡。

　　d.在校準部分中，單擊校準探頭。

　　關于MDO3000和MDO/MSO/DPO4000B儀器:

　　a.按下連接探頭的通道的通道菜單前面板按鈕。

　　b.按下“更多”按鈕，直到選擇“探頭設置”。

　　c.按下校準探頭按鈕并按照屏幕上的說明操作。

　　如果探頭補償失敗，驗證示波器上探頭補償連接處的信號和接地連接是否牢固。同時檢查探頭上的接地連接是否牢固，剛性或彈簧高蹺尖端牢固地固定在探頭中，鉤尖端牢固地連接到尖端。

　　警告：為了避免在使用探頭或附件時觸電，手指應放在探頭體和附件的護指后方。
