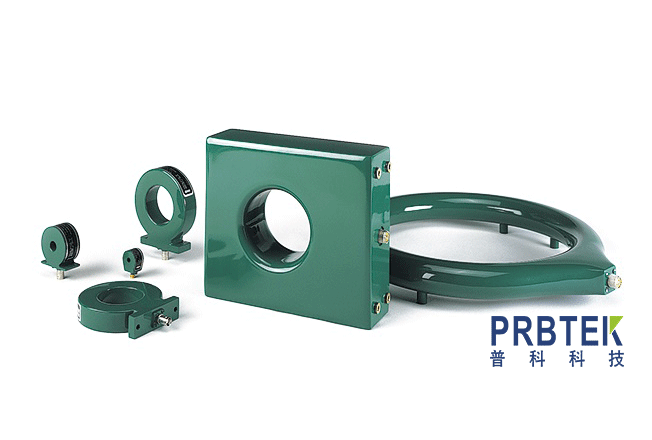

如何選擇pearson電流傳感器？

　　如何選擇Pearson電流互感器?首選第一步，你需要獲得一份列出標準和特別訂購電流監視器的規格表副本。這些監視器能夠測量脈沖、瞬變和連續信號。它們不能測量穩態直流電流。

　　第二步，規格表的前四列提供型號、輸出靈敏度和物理尺寸信息。接下來的四列列出了適用于測量脈沖的規格，它們被稱為時域參數。最后四列列出了適用于測量連續正弦波電流的規范，稱為頻域參數。

　　第三步，確定應用程序是要測量脈沖信號還是連續信號。如果信號更復雜，且均方根值、峰值、直流或其他極限值難以確定，請參閱Pearson電子應用說明，或致電我們的工程部門。

　　脈沖信號

　　如果是單脈沖，確定近似最大峰值電流(安培)和近似最大脈沖長度(秒)

　　計算電流-時間乘積(安培-秒)要使用給定的型號，最大電流和電流-時間乘積都不應超過規格表中的值。

　　如果要測量重復脈沖，請參閱皮爾遜應用說明，以確保平均直流電平(零頻率分量)不超過該模型允許的最大值。

　　如果信號脈沖的上升時間已知，則應將其與規格表值進行比較。監視器不應用于上升時間短于所列值的脈沖。

　　對于一個矩形脈沖，從一個完全平坦的頂部的偏差由下垂率給出。將脈沖長度(以微秒為單位)乘以衰減率，將得到與脈沖結束時的平頂值的百分比偏差。

　　連續信號

　　確定近似最大正弦波振幅I(安培)和近似最小頻率f(Hz)。

　　計算Vf(安培數/赫茲)要使用給定的模型，這不應該超過規格表值。

　　計算最大有效值電流。要使用給定的模型，這不應該超過規格表值。

　　確定要使用監視器的頻率是否在3dB點的低和高范圍內。如果超出這個范圍，顯示器的精度就會降低。

　　第四步，如果有幾個顯示器滿足上述標準，現在可以根據電壓輸出(靈敏度)和尺寸進行選擇。第三列給出了每個主放大器要測量的輸出電壓。例如，一個1毫安的信號將產生一個1毫伏輸出的顯示器，具有1伏/安培輸出。

　　第五步，一個經常被問到的問題是用電阻器終止監視器的輸出。由于監視器可以模擬為一個50歐姆的電壓源系列，此外，一個外部終端電阻將減少單位的輸出。例如，一個50歐姆的外部終端將減少到一半的輸出。
