10A 以內電流測量方案：精準選型與實操指南

在電子設備測試、工業控制、電源研發等場景中，10A 以內的中低電流測量是常見需求。選擇合適的測量方案需兼顧精度、響應速度、安裝便捷性、成本及是否侵入被測電路等核心因素。本文整理了 6 類主流方案，詳細說明其原理、適用場景、優缺點及實操要點，幫助快速匹配需求。

一、核心選型前提（先明確 3 個關鍵問題）

電流類型：直流（DC）、交流（AC）、脈沖電流或混合電流；

測量精度要求：是粗略估算（±5%）、常規監測（±1%~±3%），還是高精度校準（±0.1%~±0.5%）；

安裝與侵入性：是否允許斷開電路（侵入式），或需非接觸測量（非侵入式）；

附加需求：是否需要隔離測量（避免高壓風險）、響應速度（毫秒級 / 微秒級）、數據記錄 / 遠程監控功能。

二、6 類 10A 以內電流測量方案詳解

方案 1：串聯電阻法（分流電阻法）—— 低成本、高精度侵入式方案

原理:

在被測電路中串聯一個極低阻值的精密電阻（分流電阻），根據歐姆定律 U=IR，測量電阻兩端的電壓降，間接推算電流（I=U/R）。

關鍵選型與實操要點

分流電阻選擇：

阻值：通常選 0.01Ω、0.05Ω、0.1Ω（10A 電流下，電壓降分別為 0.1V、0.5V、1V，避免功耗過大）；

功率：需滿足 P=I2R，10A 電流下，0.1Ω 電阻的功耗為 10W，需選功率冗余≥2 倍的電阻（如 20W 以上），避免發熱導致阻值漂移；

精度等級：常規測量選 0.1% 級，高精度測量選 0.01%~0.05% 級（如合金分流電阻，溫漂≤50ppm/℃）。

測量工具：

常規精度：數字萬用表（DMM）直流電壓檔（分辨率≥1mV）；

高精度：六位半 / 七位半臺式萬用表（如吉時利 2000、是德科技 34461A），或數據采集卡（DAQ）。

注意事項：

必須斷開電路串聯電阻，屬于侵入式測量；

接線需短而粗，避免接觸電阻影響測量精度；

直流 / 交流 / 脈沖電流均可測量，但交流測量需確保萬用表 / DAQ 支持交流電壓檔（頻率范圍匹配）。

適用場景:

電源測試、電路板電流監測、電池充放電電流測量等；

追求高精度（±0.1%~±0.5%）且成本敏感的場景。

優缺點:

優點：成本極低（分流電阻僅幾元）、精度高、響應速度快（無延遲）、無頻率限制；

缺點：侵入式測量（需斷電接線）、無隔離（測量端與被測電路共地，高壓場景有風險）、電阻發熱可能影響精度（需做好散熱）。

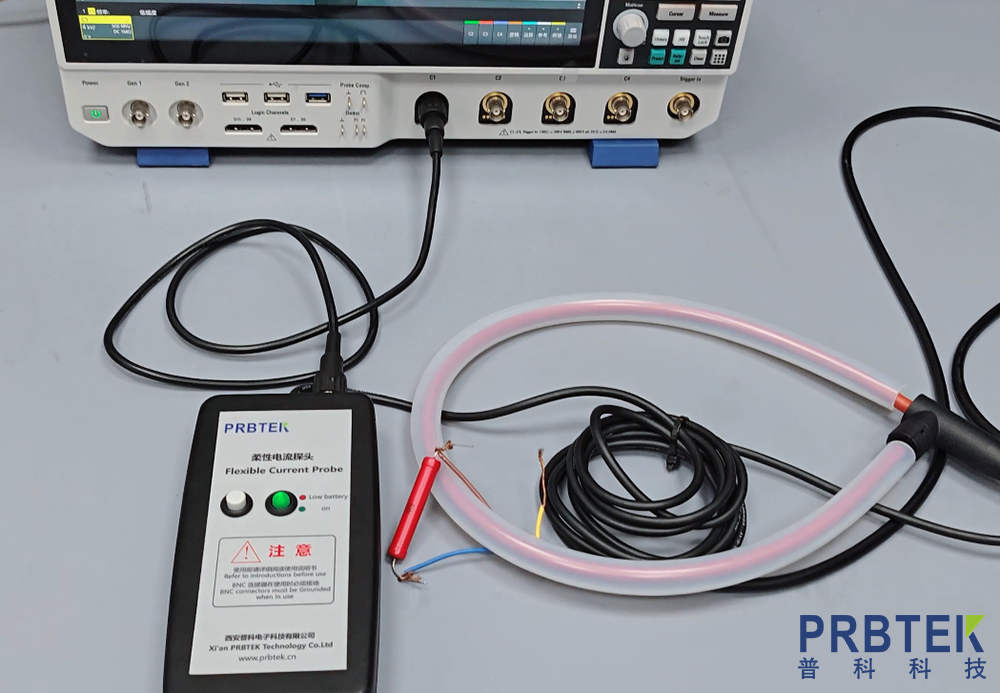

方案 2：電流鉗表法（羅氏線圈 / 霍爾效應鉗表）—— 非侵入式快速測量方案

原理:

利用電磁感應（羅氏線圈，適用于 AC）或霍爾效應（霍爾鉗表，適用于 AC/DC）原理，無需斷開電路，直接夾持在被測導線上測量電流。

關鍵選型與實操要點

類型選擇：

交流專用（羅氏線圈鉗表）：僅測 AC 電流，頻率范圍寬（50Hz~1MHz），適合脈沖交流、高頻交流測量（如變頻器輸出電流）；

交直流通用（霍爾效應鉗表）：支持 DC/AC/ 脈沖電流，測量范圍通常為 0~20A（覆蓋 10A 需求），精度 ±1%~±3%。

實操注意：

導線需穿過鉗表中心，避免偏離或多股導線同時穿過（導致誤差）；

選擇鉗口尺寸匹配的型號（10A 以內多為小型鉗表，鉗口直徑≤20mm）；

高精度場景需校準：部分鉗表支持外接標準分流電阻校準，提升測量精度。

適用場景

現場檢修、設備維護、無需斷電的臨時測量（如電機電流、電源輸出電流監測）；

不方便斷開電路的場景（如已量產設備的電流抽檢）。

優缺點

優點：非侵入式、操作便捷、無需接線、部分支持隔離測量（高壓場景安全）；

缺點：精度低于分流電阻法、成本高于萬用表（鉗表價格幾百元～幾千元）、低頻直流測量可能有漂移（霍爾型）。

方案 3：集成電流傳感器模塊（霍爾 / 分流型）—— 模塊化、易集成方案

原理:

將分流電阻、霍爾元件、信號放大電路、隔離電路集成在一個模塊中，直接輸出與電流成正比的電壓 / 數字信號（如 0~5V、4~20mA 或 I2C/SPI 信號），便于單片機、PLC 或數據采集系統集成。

主流型號與選型要點

分流型模塊（如 ACS712、INA219）：

ACS712（5A/20A 型號）：霍爾效應集成模塊，響應時間快（5μs），精度 ±1.5%，輸出 0~5V 電壓（10A 對應 2.5V 中點電壓，需注意量程匹配）；

INA219（I2C 接口）：支持分流電阻采樣，精度 ±0.5%，可同時測量電流、電壓、功率，適合嵌入式系統（如 Arduino、STM32）集成。

霍爾隔離型模塊（如 ACS758、TLE4971）：

隔離電壓≥2.5kV，適合高壓場景（如開關電源次級電流測量），精度 ±1%~±2%，輸出模擬信號或數字信號。

注意事項：

供電電壓：多數模塊支持 5V 供電，需確保供電穩定（避免紋波影響輸出）；

接線方式：分流型需串聯在電路中（侵入式），霍爾型部分支持穿孔式（非侵入式，導線穿過模塊中心）。

適用場景:

嵌入式系統、智能硬件、工業控制板的電流監測（如電池管理系統 BMS、電機驅動電路）；

需要快速集成、批量生產的場景（模塊標準化，無需復雜調試）。

優缺點:

優點：集成度高、易開發、部分支持隔離和多參數測量、體積?。ㄟm合 PCB 集成）；

缺點：成本高于單獨使用分流電阻 / 萬用表、精度受模塊供電和環境溫度影響（需溫補）。

方案 4：數字萬用表直接測量（電流檔）—— 便捷式常規精度方案

原理:

萬用表電流檔內置精密分流電阻，將萬用表串聯在被測電路中，直接讀取電流值（本質是分流電阻法的集成化應用）。

實操要點:

量程選擇：10A 以內需選擇萬用表的 “10A” 或 “20A” 電流檔（避免超量程燒保險）；

接線方式：紅表筆插入萬用表 “10A” 專用接口，黑表筆接 COM 口，斷開電路后串聯接入（注意正負極：直流電流需區分正負極，交流無需）；

保險絲保護：多數萬用表 10A 檔內置快速保險絲（如 20A/250V），避免誤接電壓導致?lián)p壞。

適用場景:

實驗室臨時測量、小型設備電流檢測（如充電器輸出電流、LED 燈具工作電流）；

精度要求不高（±2%~±5%）、單次測量或少量抽檢場景。

優缺點:

優點：操作簡單、無需額外配件、成本低（普通萬用表幾百元）；

缺點：侵入式測量（需斷電接線）、精度有限（低于臺式萬用表 + 分流電阻）、不適合連續監測（需人工讀數）。

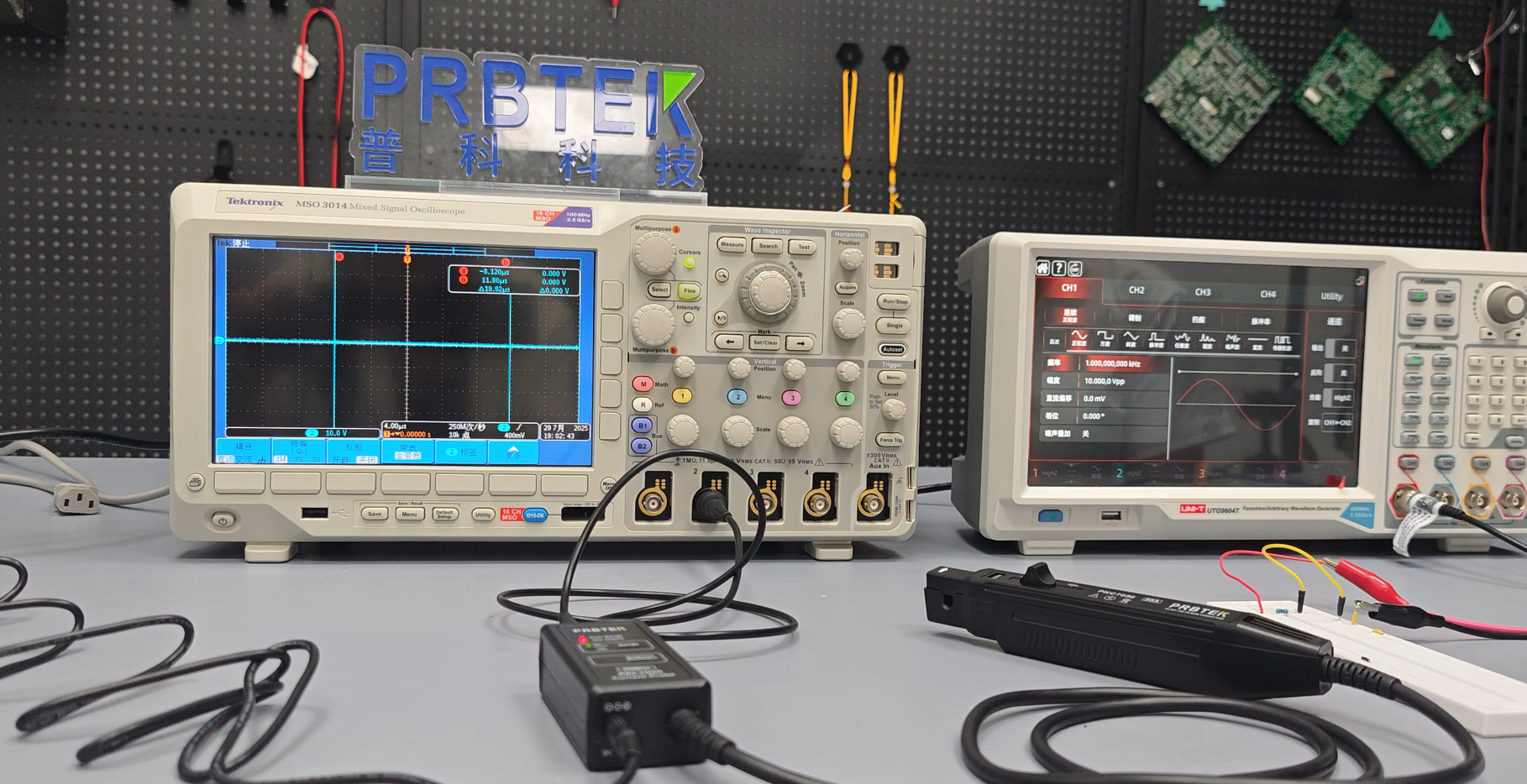

方案 5：臺式示波器 + 電流探頭 —— 高頻 / 脈沖電流、波形觀測方案

原理:

通過示波器專用電流探頭（分流型或霍爾型）將電流信號轉換為電壓信號，示波器捕獲電流波形，可分析峰值、有效值、上升時間等動態參數（適合高頻或脈沖電流測量）。

關鍵選型與實操:

電流探頭選擇：

分流型探頭（如泰克 P6021）：量程 0~20A，帶寬 DC~100MHz，精度 ±1%，適合高頻脈沖電流（如開關電源的開關管電流）；

霍爾型探頭（如普科科技 PRBTEK CP0010）：量程 0~10A，帶寬 DC~1MHz，隔離電壓 1kV，適合交直流混合或低頻脈沖電流，非侵入式（鉗式設計）。

實操注意：

探頭需與示波器阻抗匹配（通常為 50Ω）；

高頻測量時需校準探頭（使用示波器校準信號），避免波形失真；

脈沖電流測量需選擇探頭的上升時間≤脈沖上升時間的 1/3（如 1μs 脈沖需探頭上升時間≤300ns）。

適用場景:

高頻電流、脈沖電流的動態波形觀測（如電機啟動電流、開關電源峰值電流、電子元件浪涌電流）；

需要分析電流變化趨勢、峰值 / 谷值的場景（如研發階段的電路調試）。

優缺點:

優點：可觀測動態波形、響應速度快（納秒級）、支持高頻 / 脈沖測量、部分非侵入式；

缺點：成本高（示波器 + 電流探頭價格幾千元～幾萬元）、操作復雜（需專業知識）、不適合長時間連續監測。

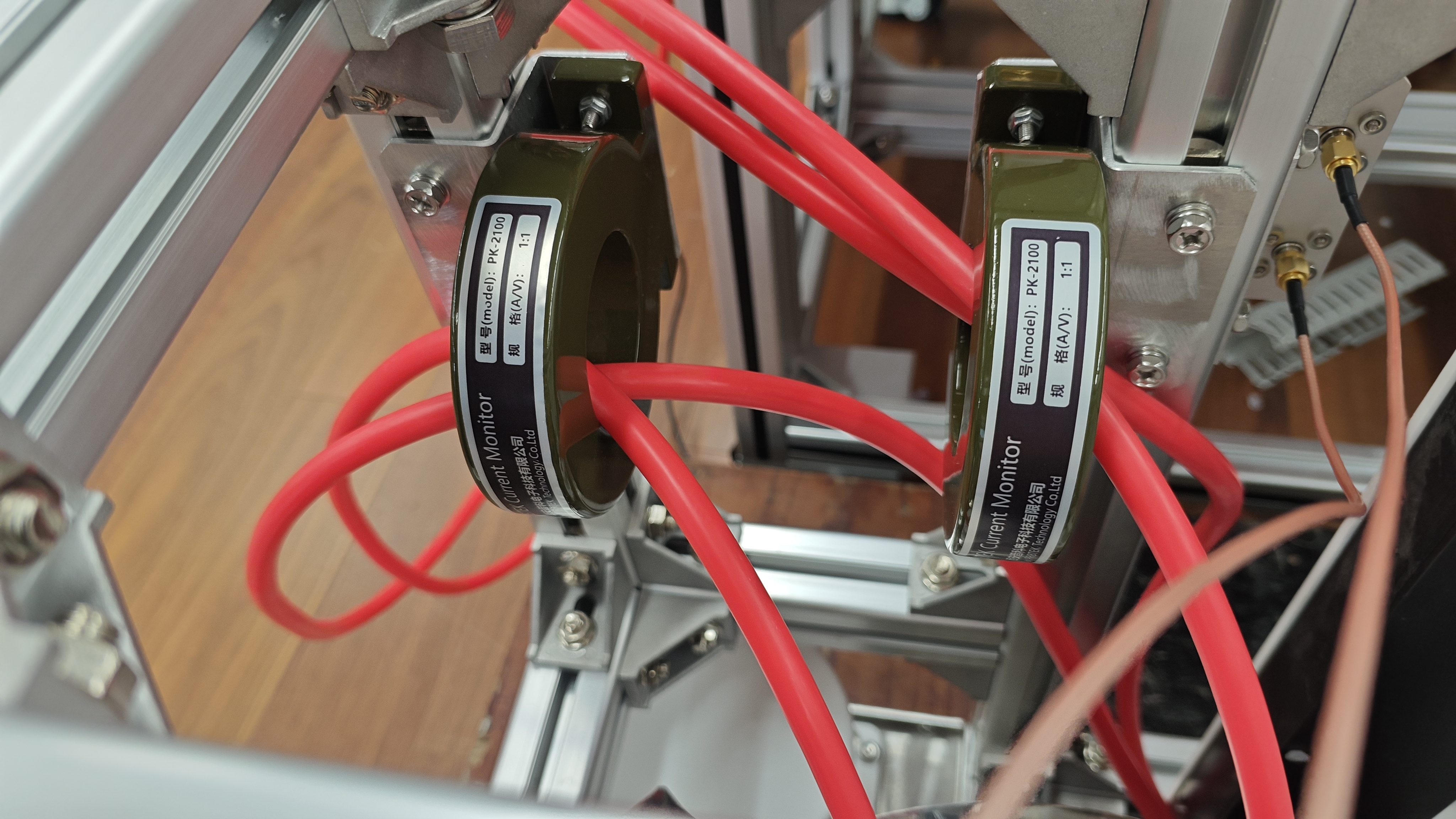

方案 6：電流互感器法（AC 專用）—— 工業級交流電流測量方案

原理:

基于電磁感應的互感原理，將初級線圈（被測導線，1 匝）的交流電流轉換為次級線圈的小電流（如 5A/1A），通過測量次級電流間接推算初級電流（變比固定，如 10A/5A、10A/1A）。

選型與實操要點

變比選擇：10A 以內常用變比 10:1 或 20:1（次級輸出 1A 或 0.5A），搭配電流表或 PLC 模擬量模塊測量；

精度等級：工業級 ±0.5%~±1%，計量級 ±0.2%~±0.5%（適合需要溯源的場景）；

注意事項：

僅適用于交流電流（50Hz~60Hz 工頻或中頻），不支持直流；

次級線圈不能開路（否則會產生高壓，損壞設備或危及安全）；

接線需確保極性正確（避免測量值反向）。

適用場景:

工業控制系統（如變頻器、電機控制、配電柜電流監測）；

長時間連續運行、需要穩定可靠測量的交流電流場景。

優缺點:

優點：隔離測量（安全）、精度穩定、適合工頻交流大電流（10A 以內完全覆蓋）、可遠距離傳輸信號；

缺點：僅支持交流、侵入式（需穿過互感器鐵芯，部分可不開斷但需導線纏繞）、成本高于鉗表。

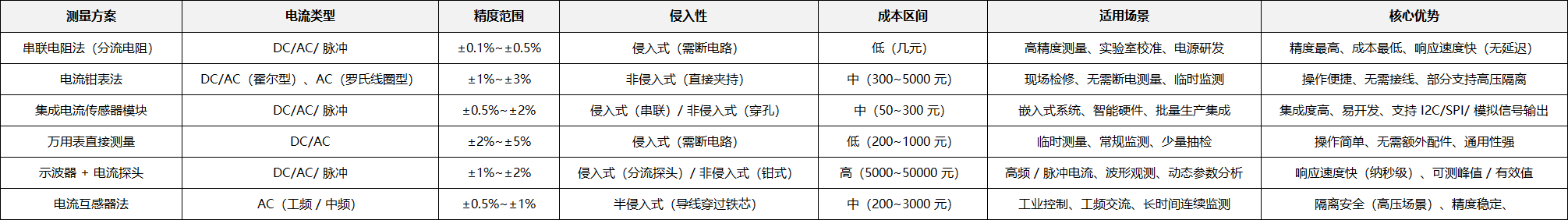

三、方案對比與快速選型表

四、實操避坑指南（10A 以內測量關鍵注意事項）

避免分流電阻發熱漂移：10A 電流下，分流電阻功耗較大（如 0.1Ω 電阻功耗 10W），需選擇足夠功率的電阻，并做好散熱（如貼散熱片）；

接線與阻抗匹配：侵入式測量時，接線需短而粗（避免接觸電阻過大），高頻測量需使用屏蔽線（減少干擾）；

隔離需求：若被測電路電壓高于 36V（安全電壓），優先選擇霍爾隔離型傳感器、電流互感器或隔離式模塊（避免觸電風險）；

低頻直流漂移：霍爾型傳感器 / 模塊在測量低頻直流時可能出現漂移，需定期校準或選擇帶溫補功能的型號；

脈沖電流測量：需選擇響應速度快的方案（如分流電阻法、示波器 + 電流探頭），避免因響應延遲導致峰值電流測量誤差。

五、總結

高精度、低成本場景：優先選「串聯電阻法 + 臺式萬用表」（實驗室校準）或「INA219 模塊」（嵌入式集成）；

非侵入式、臨時測量場景：優先選「霍爾效應電流鉗表」（交直流通用）；

高頻 / 脈沖電流、波形觀測場景：選「示波器 + 專用電流探頭」；

工業控制、交流長期監測場景：選「電流互感器」或「隔離式霍爾模塊」；

嵌入式系統、批量生產場景：選「集成電流傳感器模塊」（如 ACS712、INA219），兼顧開發效率和穩定性。

根據實際需求（精度、侵入性、成本、信號類型），從上述方案中選擇即可實現 10A 以內電流的精準測量。若需具體場景的選型細化（如電池充放電電流、電機啟動電流、高頻脈沖電流），可進一步補充需求以便優化方案。
