為什么電流互感器輸出電流，羅氏線圈輸出電壓？—— 核心原理與應用差異解析

在電子測試測量、電力系統監測等領域，電流互感器（CT）和羅氏線圈（Rogowski Coil）是兩種常用的電流測量器件。盡管二者均用于感應被測電流的變化，但輸出信號形式截然不同：電流互感器通常輸出標準小電流（如 5A、1A），而羅氏線圈則輸出與電流變化率成正比的電壓信號。這一差異并非設計巧合，而是由二者的工作原理、結構特性及應用場景需求共同決定的。本文將從核心原理出發，結合技術特性與實際應用，深入解析這一現象的本質。

一、電流互感器（CT）：基于 “磁耦合 + 安匝平衡”，輸出標準電流

電流互感器是一種基于電磁感應原理的變壓器類器件，其核心設計目標是將高幅值電流按固定比例轉換為可測量的標準小電流，方便儀表計量或保護裝置采樣。

1. 核心工作原理：電磁感應 + 安匝平衡

電流互感器的結構與變壓器類似，由一次繞組（匝數少、導線粗，串聯在被測電路中）、二次繞組（匝數多、導線細，連接測量儀表或負載）和閉合鐵芯組成，核心遵循 “安匝平衡” 規律：

當被測電流 I?通過一次繞組時，會在鐵芯中產生交變磁通 Φ，根據電磁感應定律，二次繞組會感應出電流 I?；

理想狀態下，一次安匝數等于二次安匝數（N?I? = N?I?），因此二次電流 I? = (N?/N?) I?，即輸出電流與被測電流成正比，比例由繞組匝數比決定。

2. 輸出電流的關鍵原因

設計目標：標準化測量：電力系統和工業測試中，測量儀表、繼電器等設備的輸入通常標準化為 5A 或 1A（如指針式電流表、保護繼電器），電流互感器通過匝數比精確轉換，直接輸出標準電流，無需額外轉換電路，簡化系統設計；

鐵芯的磁飽和特性：閉合鐵芯的磁導率高，能集中磁通，使二次電流與一次電流保持穩定的比例關系（在額定負荷內）。若輸出電壓，會因二次負載變化導致磁通飽和，破壞比例精度，而輸出電流時，只要二次負載在額定范圍內，安匝平衡即可維持，保證測量準確性；

安全需求：被測電路通常為高壓（如 10kV、110kV 電力線路），電流互感器二次側接地，且輸出電流通過低阻抗負載（儀表線圈）形成回路，避免開路時產生高電壓（二次開路會導致鐵芯磁通飽和，感應出數千伏高壓，危及人身和設備安全），因此設計為電流輸出更符合安全規范。

二、羅氏線圈（Rogowski Coil）：基于 “空氣芯 + 電磁感應微分”，輸出電壓

羅氏線圈是一種空心螺線管式電流傳感器，無閉合鐵芯，由絕緣導線均勻繞制在非磁性骨架上組成，核心原理是 “電磁感應的微分特性”，輸出與被測電流的變化率成正比的電壓信號。

1. 核心工作原理：法拉第電磁感應定律的微分形式

根據法拉第電磁感應定律，線圈中感應電動勢（電壓）e 與穿過線圈的磁通量變化率成正比：e = -N (dΦ/dt)，其中 N 為線圈匝數；

當被測電流 I 通過線圈中心的載流導體時，會產生環繞導體的環形磁場，磁場線穿過羅氏線圈的每一圈繞組，形成磁通 Φ；

由于線圈采用空心結構（非磁性骨架），磁通 Φ 與被測電流 I 成正比（Φ = kI，k 為比例系數，與線圈尺寸、匝數相關），因此感應電壓 e = -Nk (dI/dt)，即輸出電壓與被測電流的變化率（dI/dt）成正比。

2. 輸出電壓的關鍵原因

結構特性：無鐵芯帶來的靈活性與寬頻特性：羅氏線圈無閉合鐵芯，避免了鐵芯的磁飽和、磁滯損耗和頻率限制，使其具備極寬的測量帶寬（從幾 Hz 到 MHz 甚至 GHz）和大動態范圍（可測量幾 mA 到幾十 kA 的電流），適合高頻、脈沖電流測量（如電力電子設備的開關電流、雷擊脈沖電流）；

微分輸出的本質需求：由于無鐵芯，磁場耦合強度弱于電流互感器，若設計為電流輸出，需二次側接極低阻抗負載，否則輸出電流會隨負載變化而失真；而輸出電壓信號時，可通過外部積分電路將 dI/dt 轉換為與 I 成正比的電壓（即 e 積分后得到 U ∝ I），既保留了寬頻特性，又滿足實際測量中對 “與電流成正比” 信號的需求；

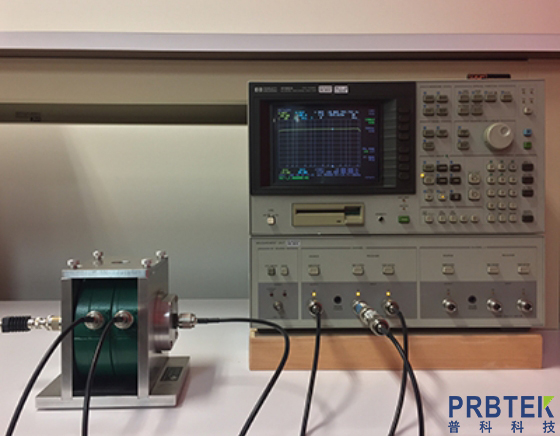

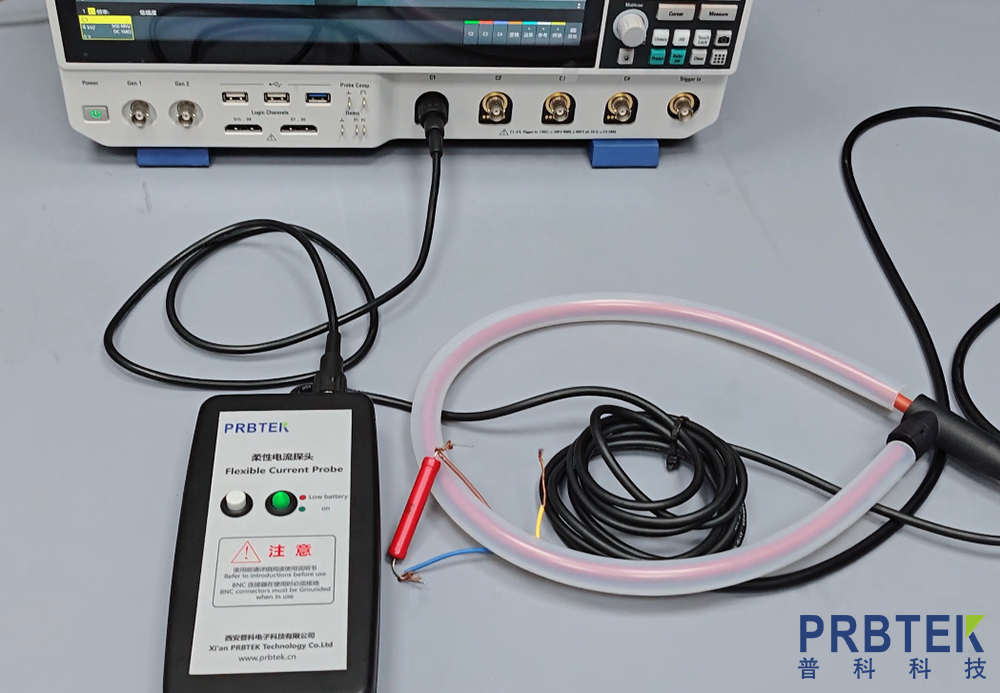

應用場景的靈活性：羅氏線圈體積小、重量輕、無磁飽和，可靈活纏繞在被測導體上（無需斷開電路），適用于臨時測量、大截面導體測量或高頻脈沖場景。輸出電壓信號便于與示波器、數據采集卡等設備直接連接（此類設備通常接收電壓輸入），配合積分模塊即可完成精確測量，無需標準化負載，適配更多測試場景。

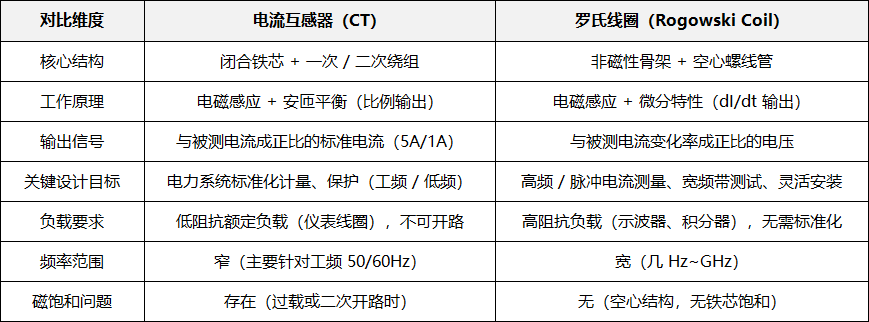

三、核心差異對比：為何輸出形式截然不同？

本質而言，輸出形式的差異是 “結構設計” 與 “應用場景” 的匹配結果：

電流互感器以 “鐵芯 + 安匝平衡” 為核心，面向工頻、標準化、高電壓場景，輸出電流既能保證測量精度，又能滿足安全和設備兼容性需求；

羅氏線圈以 “空心 + 微分感應” 為核心，面向高頻、寬動態、靈活安裝場景，輸出電壓既能規避鐵芯帶來的頻率限制，又能適配現代測試設備（示波器、DAQ）的輸入需求，通過積分即可實現精準測量。

四、實際應用中的信號處理差異

1. 電流互感器的信號使用

直接接入標準化電流儀表（如 5A 輸入的指針式電流表），直接讀取被測電流；

若需接入示波器、ADC 等電壓輸入設備，需在二次側串聯一個高精度采樣電阻（如 0.1Ω），將電流信號轉換為電壓信號（U = I×R），再進行采集。

2. 羅氏線圈的信號使用

若需測量電流的瞬時變化率（如脈沖電流的上升沿），可直接將輸出電壓接入示波器；

若需得到與被測電流成正比的信號，需串聯專用積分器（有源積分或無源積分電路），將微分電壓轉換為比例電壓（U ∝ ∫dI/dt dt = I），再用于測量或數據采集。

總結

電流互感器輸出電流、羅氏線圈輸出電壓的核心原因的是：二者的結構設計、工作原理與應用場景的差異化需求。

電流互感器依賴閉合鐵芯的磁耦合和安匝平衡，為滿足電力系統標準化計量、保護及安全需求，設計為輸出標準電流；

羅氏線圈采用空心結構，基于電磁感應的微分特性，為實現寬頻帶、無磁飽和、靈活安裝的高頻 / 脈沖電流測量，設計為輸出電壓信號。

在實際測試中，需根據測量場景（頻率、電流范圍、安裝方式）和設備輸入類型，選擇合適的傳感器：電力系統工頻計量優先選電流互感器，電子設備高頻脈沖測試或靈活安裝場景優先選羅氏線圈（配合積分器使用）。
