示波器查看 0101 數字波形的完整操作指南

在數字電路測試中，“0101 波形” 本質是二進制數字信號（高電平 = 1、低電平 = 0）的交替輸出，常見于 UART 串口通信、SPI 總線、數字邏輯信號傳輸?shù)葓?chǎng)景。示波器作為電子測試核心設備，需通過正確的探頭連接、參數設置和波形解讀，才能精準捕獲并識別 0101 數字波形。本文結合PRBTEK 示波器探頭（如高壓衰減棒、電流探頭、差分探頭等）的適配特點，詳細講解操作步驟與專業技巧。

一、測試前準備：探頭與設備的正確適配（關鍵前提）

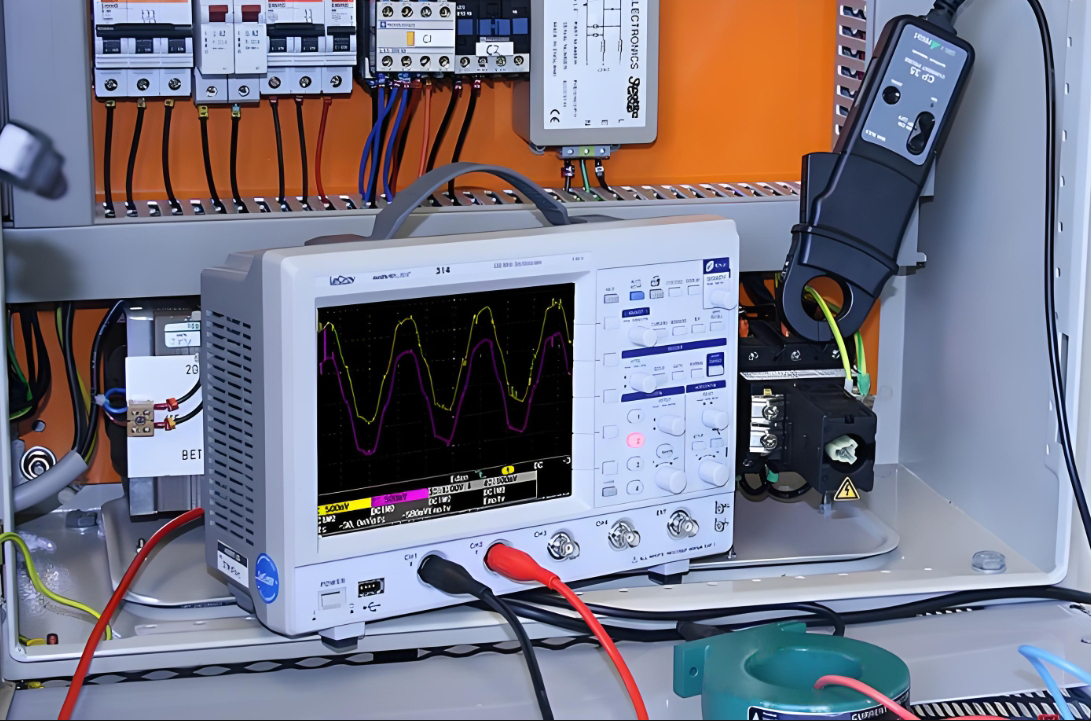

1. 選擇合適的示波器探頭

數字信號測量的核心是保證探頭帶寬、阻抗與信號特性匹配，避免波形失真：

普通數字信號（5V/3.3V TTL/CMOS，頻率≤100MHz）：優先使用普科科技 / PRBTEK 無源電壓探頭（如 PK6000系列），帶寬建議≥200MHz（滿足 “探頭帶寬≥3 倍信號最高頻率” 原則），阻抗選擇 1MΩ/10X 衰減模式，減少對被測電路的負載影響。

高壓數字信號（如工業控制中的 24V 邏輯信號）：需搭配普科科技 / PRBTEK 高壓衰減棒（如PKHV系列，衰減比 1000:1），確保探頭耐壓值≥2 倍被測信號峰值，避免高壓損壞設備或人員。

差分?jǐn)?shù)字信號（如 RS485、CAN 總線的 01 交替信號）：使用普科科技 / PRBTEK 差分探頭（如 PKDV5000系列），抑制共模干擾，精準捕獲正負信號線之間的電壓差波形（差分信號的 “1” 對應正壓差，“0” 對應負壓差或零壓差）。

高頻數字信號（≥50MHz，如 DDR 內存信號）：選擇普科科技 / PRBTEK 有源探頭（如 PKC8030L），低輸入電容（≤1pF）可減少對高頻信號的畸變，保證 01 交替波形的邊沿完整性。

2. 探頭校準與連接規范

連接前通過示波器 “探頭校準信號”（通常為 1kHz/5V 方波）校準探頭衰減比和補償電容：調整探頭側面的補償旋鈕，使校準波形的上升沿?zé)o過沖、下降沿?zé)o振蕩，確保 01 波形的高 / 低電平識別準確。

探頭接地夾盡量靠近被測信號的接地端（距離≤3cm），避免長地線引入干擾；測試高壓信號時，需確保探頭接地可靠，且操作人員佩戴絕緣手套。

連接被測信號：將探頭探針接觸數字信號輸出引腳（如單片機 IO 口、總線接口），確認探頭與示波器通道的衰減比設置一致（如探頭 10X 衰減，示波器通道需對應設置為 10X，否則波形幅度顯示錯誤）。

二、示波器參數設置：快速捕獲 0101 交替波形

1. 通道設置：匹配信號特性

耦合方式：選擇 “DC 耦合”（捕獲包含直流分量的數字信號，如 TTL 信號的高電平 5V、低電平 0V）；若信號中存在低頻干擾，可嘗試 “AC 耦合”（濾除直流分量，僅顯示交流變化的 01 交替部分）。

量程（Volt/Div）：根據被測信號的幅度設置，使波形占示波器屏幕垂直方向的 1/2~2/3。例如：測試 5V TTL 信號時，設置為 1V/Div（高電平顯示 5 格，低電平顯示 0 格，清晰區分 0 和 1）；測試 24V 工業邏輯信號時，設置為 5V/Div（搭配 100:1 高壓衰減棒，實際信號幅度 = 屏幕顯示值 ×100）。

帶寬限制：普通數字信號關閉 “帶寬限制”（Full Bandwidth），確保波形邊沿細節；若存在高頻噪聲，可開啟 20MHz 帶寬限制，過濾干擾但不影響 01 交替的基本波形。

2. 時基設置：顯示完整的 01 交替周期

時基（Time/Div）決定波形在水平方向的顯示密度，核心是讓屏幕顯示 2~3 個完整的 01 交替周期：

若已知信號頻率（如串口通信 9600bps，每個比特位周期≈104μs，01 交替時周期 = 2×104μs≈208μs），時基設置為 “50μs/Div”（屏幕水平 10 格可顯示 500μs，包含 2 個完整周期）。

未知頻率時：先設置為 “Auto” 自動時基，待捕獲波形后調整為 “10μs/Div~1ms/Div”（根據波形疏密調整），確保 01 交替的高電平（1）和低電平（0）清晰分離，無重疊或過度拉伸。

3. 觸發設置：穩定鎖定 01 波形

觸發是避免波形滾動、實現穩定顯示的關鍵，針對 0101 交替波形的觸發技巧：

觸發源：選擇連接探頭的通道（如 CH1），確保觸發信號來自被測 01 信號。

觸發類型：選擇 “邊沿觸發”（最常用），觸發條件設置為 “上升沿” 或 “下降沿”（01 交替波形的上升沿對應 0→1，下降沿對應 1→0）。

觸發電平：設置在信號高電平和低電平的中間值（如 5V TTL 信號設置為 2.5V，24V 邏輯信號設置為 12V），確保示波器能穩定捕獲每個 0→1 或 1→0 的轉換邊沿。

觸發模式：選擇 “Normal” 模式（無信號時屏幕無波形，有信號時穩定顯示）；若信號幅度不穩定，可選擇 “Auto” 模式（確保示波器始終有波形輸出，便于調整參數）。

4. 其他輔助設置

開啟 “峰值檢測” 或 “平均采樣” 模式：減少高頻噪聲對波形的干擾，使 01 波形的高 / 低電平更平滑。

調整波形亮度和對比度：確保波形與背景區分清晰，便于后續測量和解讀。

三、波形解讀：識別 0101 數字信號的核心特征

1. 基礎特征判斷

高電平（1）與低電平（0）：數字信號的 01 交替表現為 “高電平段→低電平段→高電平段” 的循環，通過示波器的 “測量” 功能（Voltage→Peak-Peak 或 Average）可讀取高電平電壓（如 TTL 信號≈5V）和低電平電壓（如 TTL 信號≈0V），確認信號是否符合標準（如 CMOS 信號高電平≥3.3V，低電平≤0.8V）。

周期與頻率：0101 交替波形的周期（T）是 “一個高電平 + 一個低電平” 的總時間，通過示波器 “測量” 功能（Time→Period）讀取，頻率 f=1/T。例如：周期 200μs 對應頻率 5kHz，即每秒完成 2500 次 01 交替。

占空比：高電平時間占一個周期的比例，01 對稱交替時占空比≈50%（如方波）；若占空比偏離 50%（如高電平 100μs、低電平 300μs），仍可通過高 / 低電平交替判斷 01 序列，但需注意是否為信號失真或故意設計的非對稱波形。

2. 特殊場景下的 01 波形解讀

串口 UART 信號的 0101 波形：串口通信的 “0101” 通常是數據位（如 ASCII 碼 0x55 對應二進制 01010101），波形特征為 “起始位（低電平 0）→8 位數據位（01010101）→停止位（高電平 1）”，通過時基放大可觀察到每個比特位的 0/1 狀態，結合波特率計算（如 9600bps 對應每個比特位 104μs），可驗證數據傳輸是否正確。

差分信號的 0101 波形：如 CAN 總線的 CAN_H 和 CAN_L 信號，01 交替時表現為 “CAN_H 高于 CAN_L（差分電壓 + 2V，對應 1）→CAN_H 低于 CAN_L（差分電壓 - 2V，對應 0）” 的交替，使用差分探頭可直接捕獲差分電壓波形，避免共模干擾導致的 01 識別錯誤。

高壓數字信號的 0101 波形：搭配高壓衰減棒后，示波器顯示的波形幅度需乘以衰減比（如 100:1 衰減棒，屏幕顯示 0.5V 對應實際 50V），高電平對應 1、低電平對應 0，需確認實際電壓是否在被測設備的額定范圍內。

3. 常見波形失真與排查

波形邊沿模糊、過沖 / 振蕩：可能是探頭帶寬不足或補償電容未校準，更換更高帶寬探頭并重新校準補償旋鈕；若為高頻干擾，可縮短探頭地線或使用屏蔽線。

高 / 低電平幅度異常（如 TTL 信號高電平僅 3V）：可能是探頭衰減比設置錯誤（如探頭 10X 未在示波器中對應設置），或被測電路負載過重，檢查探頭設置并更換低輸入電容的探頭。

無法捕獲穩定波形：可能是觸發電平設置不當（如高于高電平或低于低電平），調整觸發電平至信號幅度中點；若信號頻率過低，可降低時基或開啟 “慢掃描” 模式。

四、進階技巧：普科科技 / PRBTEK 探頭的優化使用

1. 高壓衰減棒的精準測量

測試高壓 01 信號（如 1kV 脈沖信號）時，高壓衰減棒需配合示波器 “高壓通道” 或普通通道使用，設置衰減比后，通過 “測量→電壓→峰值” 計算實際信號幅度（實際幅度 = 屏幕顯示峰值 × 衰減比），避免高壓信號誤判。

2. 差分探頭的共模抑制能力發揮

測量差分 01 信號時，將差分探頭的 “+”“-” 探針?lè)謩e連接被測信號的正負端，接地夾連接系統地，開啟探頭 “共模抑制” 功能（CMRR≥80dB@1MHz），可有效過濾電源干擾、地線噪聲，使 01 交替的差分波形更純凈。

3. 波形存儲與分析

通過示波器的 “存儲” 功能（Save/Recall）保存 0101 波形數據（如 CSV 格式），結合配套分析軟件，可進行離線的周期、占空比、電平精度等參數統計，生成測試報告，適用于產品研發或質量檢測場景。

五、總結

示波器查看 0101 數字波形的核心是 “探頭適配 + 參數精準設置 + 波形特征解讀”：首先根據信號的電壓等級、頻率、類型（單端 / 差分）選擇合適的探頭，確保測量無失真；其次通過通道耦合、時基、觸發設置快速捕獲穩定波形；最后結合數字信號的高 / 低電平、周期、占空比等特征，識別 01 交替規律。

在實際測試中，需注意探頭校準、接地規范和高壓安全，同時充分利用探頭的帶寬、衰減比、共模抑制等優勢，可大幅提升 0101 波形的測量精度和效率，適用于數字電路研發、工業控制、通信設備測試等多個領域。
