示波器測正弦波卻顯示長波？是什么原因呢？

不少工程師和電子愛好者在實操中都會遇到這樣的問題：明明輸入示波器的是標準正弦波信號，屏幕上卻顯示出拉伸變形的長波，既不是規整的正弦形態，還可能伴隨模糊、拖影等現象。這種異常并非示波器故障，本質是信號同步、參數設置或硬件匹配出現偏差，精準定位問題根源，就能快速恢復標準波形顯示，避免影響測量精度。

觸發設置不當是導致正弦波顯長波的最常見原因，也是多數新手容易忽略的關鍵節點。示波器的觸發功能相當于“抓拍開關”，只有精準捕捉到信號的固定相位點，才能穩定顯示重復波形。若觸發電平過高或過低，無法鎖定正弦波的峰值、谷值或過零點，示波器就會持續刷新不同相位的信號，最終呈現出拉伸、重疊的長波形態。另外，觸發源選錯也會引發異常，比如誤選外部觸發而非信號輸入通道，或觸發模式停留在“自動”而非“常態”，都會導致波形同步失效。

時基與采樣率不匹配，會直接造成正弦波拉伸變形，這是由示波器的信號采集原理決定的。時基旋鈕控制屏幕水平方向的時間刻度，若時基設置過大，單位刻度代表的時間過長，正弦波的周期會被過度拉伸，原本緊湊的波形就會變成平緩的長波；反之，時基過小則會導致波形壓縮重疊。而采樣率不足會引發“混疊效應”，當采樣率低于信號頻率的2倍（不滿足奈奎斯特準則）時，高頻正弦波會被誤判為低頻長波，這種變形屬于信號采集失真，僅調整時基無法恢復，必須提升采樣率至合理范圍。

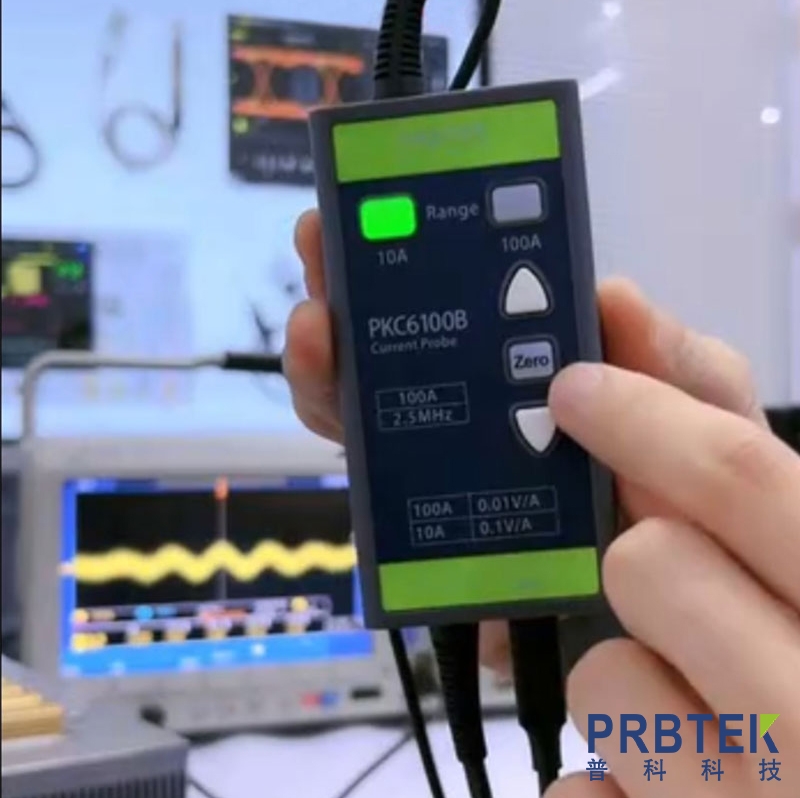

探頭與信號源的匹配問題，容易被忽視卻會間接導致波形顯示異常。示波器探頭有不同阻抗規格，常見的10:1探頭需與示波器輸入阻抗（通常為1MΩ）匹配，若使用阻抗不匹配的探頭，或探頭衰減檔位設置錯誤，會導致信號衰減異常、相位偏移，進而讓正弦波出現拉伸、畸變，呈現長波特征。此外，探頭接觸不良、接地線過長也會引入干擾信號，疊加在原始正弦波上，破壞波形規整度，讓人誤以為是波形被拉長。

信號源本身的穩定性的問題，也可能導致示波器顯示長波，而非設備設置故障。若信號發生器輸出的正弦波本身存在頻率漂移、幅值抖動，或被外部干擾信號疊加，示波器即便參數設置正確，也難以顯示穩定的標準波形，大概率呈現出拉伸、波動的長波形態。尤其是在高頻場景下，環境中的電磁干擾、電源噪聲更容易影響信號源穩定性，進一步加劇波形異常。

解決示波器測正弦波顯長波的問題，無需復雜操作，按優先級排查即可快速解決。首先鎖定觸發設置，將觸發源切換至信號輸入通道，調整觸發電平至正弦波的過零點或峰值處，切換觸發模式為“常態”，多數情況下能快速同步波形；其次優化時基與采樣率，根據正弦波頻率調整時基，確保屏幕上顯示1-3個完整周期，同時將采樣率設置為信號頻率的5倍以上，避免混疊失真；最后檢查探頭連接，確認探頭阻抗、衰減檔位與設備匹配，更換接觸良好的探頭，縮短接地線長度，排除外部干擾。

示波器顯示波形的規整度，直接決定測量數據的可靠性。所謂的“長波”本質是信號同步、采集或匹配環節的偏差反饋，而非設備故障。掌握觸發、時基、采樣率的核心設置邏輯，做好探頭與信號源的匹配，就能輕松規避這類問題，讓示波器精準還原標準正弦波，為電子測量、電路調試提供可靠支撐。
