PK6500無源探頭在5G基站射頻模塊測試中的應用方案

一、應用場景

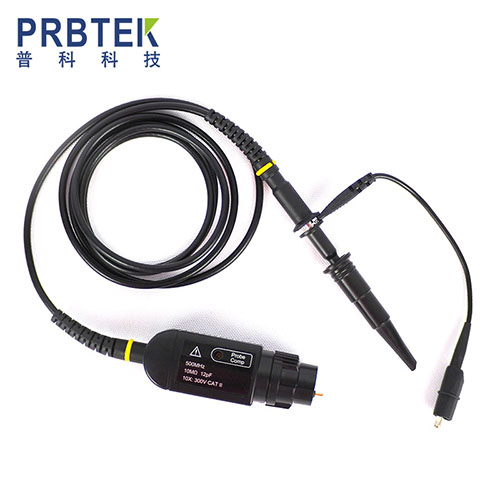

5G 基站作為通信網絡的核心基礎設施，其射頻模塊承擔著信號發射、接收與功率放大的關鍵功能，模塊內功率放大器（PA）、混頻器等器件的性能直接決定基站的通信質量。在研發與生產測試中，需重點測量以下參數：射頻信號幅度、高頻信號完整性、干擾信號識別。傳統探頭在該場景中常面臨“高頻失真”“高壓測量不安全” 等問題，而 PRBTEK 普科科技的 PK6500 無源探頭，憑借 500MHz 頻寬、固定 10:1 衰減比等特性，成為該場景的理想測試工具。

二、PK6500 探頭與場景的適配性分析

從技術指標來看，PK6500 的核心參數完全匹配 5G 基站射頻模塊測試需求，具體適配優勢如下：

1.高頻性能達標：

PK6500 頻寬高達 500MHz，上升時間僅 0.7ns，遠高于 5G 基站中低頻段（如 3.5GHz 以下）的測試需求，可完整捕捉高頻射頻信號的瞬態變化，避免因頻寬不足導致的波形截斷；

2.高壓測量安全：

采用固定10:1 衰減比，輸入電阻為 10MΩ±2%，搭配示波器 1MΩ 輸入電阻形成穩定分壓電路。當測量 15V 峰值的射頻信號時，經衰減后示波器輸入端僅承受 1.5V 電壓，處于安全量程內，同時 10MΩ 高輸入電阻可減少對被測電路的負載影響；

3.補償范圍適配示波器：

其9-25pF 的補償范圍可覆蓋主流示波器的輸入電容需求，通過補償調節能進一步提升信號測量精度。

三、具體測試方案實施步驟

（一）測試前準備

1.設備連接

將PK6500 探頭衰減比設為 10X（固定模式無需切換），探頭前端連接射頻模塊功率放大器輸出端，通過附件中的接地鱷魚夾或接地彈簧實現可靠接地 —— 優先選用接地彈簧，其套在探頭前端的設計能縮短接地路徑，減少高頻干擾；

2.探頭補償調節

將探頭連接至示波器校準信號輸出端（通常為1kHz、3V 方波），使用附件中的補償調節棒插入探頭微端的補償調節孔，順時針或逆時針轉動，直至示波器顯示無過沖、無畸變的標準方波，完成補償匹配；

3.示波器參數設置

在示波器菜單中選擇探頭衰減比為10X，根據射頻信號預估幅度（10-15V 峰值），將示波器垂直量程設為 2V/div，確保信號完整顯示在屏幕范圍內；水平時基根據信號頻率（如 3.5GHz）設為 100ps/div，便于觀察信號上升沿細節。

（二）核心參數測量

1.射頻信號幅度測量

啟動射頻模塊，使功率放大器工作在正常模式，示波器捕捉信號波形后，通過光標測量功能讀取信號峰值。若顯示峰值為1.2V（經 10:1 衰減后），則實際信號峰值為 12V，對比設計標準值（如 10-15V），判斷幅度是否達標；

2.信號上升沿測量

利用示波器時間測量功能，讀取信號從10% 幅度上升至 90% 幅度的時間。PK6500 0.7ns 的上升時間可確保測量誤差≤5%，若測得上升沿為 1.2ns，符合 5G 射頻信號對瞬態響應的要求；

3.干擾信號識別

觀察示波器波形，若在主信號旁出現小幅雜波（幅度≤0.1V），結合探頭低輸入電容的特性，可判斷為模塊內電磁干擾，而非測量引入的畸變，為后續干擾源定位提供依據。

（三）測試后驗證

1.重復性測試

多次啟停射頻模塊，重復測量上述參數，若3 次測量結果偏差≤1%，說明測試穩定性良好；

2.安全防護

測試完成后，先斷開探頭與射頻模塊的連接，再關閉設備電源，使用附件中的絕緣保護帽遮蓋探頭前端金屬裸露部分，防止漏電或損壞探頭。

四、注意事項

1.環境控制

PK6500 工作環境為 0℃-+50℃，測試時需確保基站測試機房溫度在該范圍內，避免高溫導致探頭參數漂移；

2.附件使用規范

區分不同通道探頭時，可利用附件中的標識環（共8 個，兩條裝配置），按顏色標注不同測試點，避免混淆。

五、總結

在5G 基站射頻模塊測試場景中，PK6500 無源探頭通過高頻寬、低輸入電容、固定 10:1 衰減比的組合，既解決了高壓信號測量的安全性問題，又保障了高頻信號的完整性，同時附件（接地彈簧、補償調節棒等）簡化了測試操作。為 5G 基站射頻模塊的研發驗證與量產檢測提供了可靠的測試解決方案。
