PKDV5151 高壓差分探頭在開關電源研發測試中的應用方案

一、客戶背景

客戶名稱：某電子科技有限公司

行業：消費類電源研發與制造

測試需求：針對新款300W AC-DC 開關電源樣機，需精確測量功率開關管（IGBT 型號：IRFP460）兩端的差分電壓信號，重點捕捉開關管導通 / 關斷瞬間的電壓峰值、上升時間、下降時間及高頻振蕩特性；

需兼容企業現有泰克MSO44 數字示波器。

二、應用所需整套儀器

三、系統搭建

將PKDV5151 高壓差分探頭的 USB 供電接口連接標配的 5V/2A 適配器，接通電源，探頭電源指示燈亮起。

把探頭的BNC 輸出線連接至泰克 MSO44 示波器的 CH1 通道，確保 BNC 端子可靠接地，在示波器上設置 CH1 通道的輸入阻抗為 1MΩ，衰減比例與探頭所選量程一致（測試前暫設為 500X）。

用直流電源供應器Keysight E3646A 為開關電源樣機提供輸入電壓，將電子負載儀 Chroma 63203 連接至開關電源的輸出端，模擬實際負載情況。

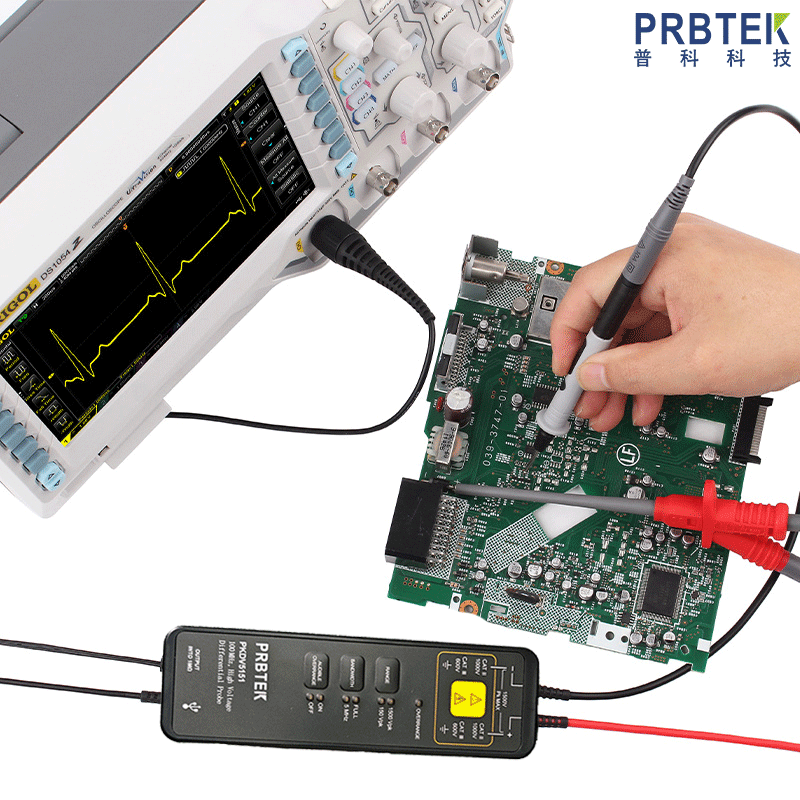

利用PKDV5151 的測試勾和鱷魚夾，分別連接到開關電源功率開關管的漏極和源極，作為差分電壓測量點，同時對探頭輸入線進行雙絞處理，減少噪聲干擾。

四、測試方法

預估開關管兩端的差分電壓峰值約為1200V，將 PKDV5151 探頭量程切換至 500X 檔位，開啟 5MHz 帶寬限制功能濾除高頻噪聲。

啟動直流電源供應器，設置輸入電壓為220V AC，調節電子負載儀為恒流模式，電流設為 5A，讓開關電源樣機進入正常工作狀態。

在示波器上設置時基為100ns / 格，電壓檔位為 2V / 格，觸發方式選擇邊沿觸發，觸發源為 CH1，捕捉開關管的電壓波形。

記錄波形的峰值電壓、上升時間、下降時間等參數，切換探頭至50X 檔位（驗證低量程下的測量精度），重復上述測試步驟，對比不同量程的測量數據。

測試過程中，若探頭過載指示燈亮起，立即停止測試，檢查被測電壓是否超出量程，并調整測試參數。

五、測試結果與總結

通過PKDV5151 高壓差分探頭與泰克 MSO44 示波器的配合，成功捕捉到開關電源功率開關管兩端的差分電壓波形，波形無明顯失真，高頻噪聲干擾被有效抑制。能夠為開關電源研發提供全面、精準的電壓數據支持。
