柔性電流探頭CP9000（S/L）操作方法及測量注意事項

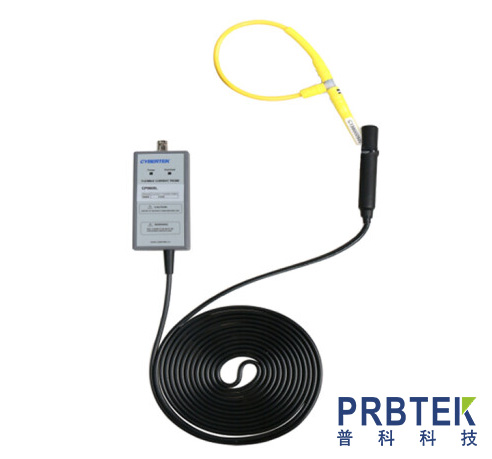

　　CP9000(S/L)系列柔性電流探頭是僅測試AC電流信號的探頭，具有高帶寬，高精度(典型值2%)等特點。可以實現寬廣的電流測量范圍，頻率可從幾Hz到數十MHz，電流范圍從mA級別到數kA級別，大大解決了電流測試的難題。

　　一、PRBTEK給大家普及以下幾種操作方法：

　　1.探頭與示波器或者其它測量儀器連接時，要求示波器或者其它測量儀器有參考地且輸入阻抗設置為1MΩ(或者≥100kΩ);根據探頭靈敏度指標設置示波器衰減比例:例如CP9012靈敏度為50mV/A，示波器設置20X;CP9600靈敏度為1mV/A,示波器設置1000X。

　　2.USB供電電壓接入探頭，綠色電源指示燈亮。

　　3.插入被測電流引線(或者引腳)，確保電流感應環插頭插到位(插到底部為止)，且被測導線從探頭感應環中間穿過，否則影響測量精度。CP9000L系列需要旋鈕鎖住探頭。

　　4.被測電路通電。

　　5.測量結束后，先斷開電路，再拔下探頭環。

　　6.斷開探頭電源，保存好探頭。

　　二、測量注意事項：

　　1.為保證測量精度，測量時被測導線應穿過探頭環中心位置。

　　2.感應環交界處誤差最大，如下圖陰影區域，測量誤差最大，被測導線應盡量避免該區域。

　　3.測量時確保探頭環插到位(插到底部為止)，否則影響測量精度。

　　4.測量被測信號時，若附近有強烈磁場干擾源(如多圈線圈組成的磁場輻射源)，應盡可能遠離，否則會引起測量誤差。

　　5.測量被測信號時，探頭應盡量遠離高速變化的高壓信號干擾源(如100V/us以上信號)或者頻率達到MHz級別以上的干擾源，否則會引起測量誤差。

　　6.判斷周圍是否有很強干擾源，可以使用如下方法：探頭環放在被測導線周圍，未夾住導線，測量周圍干擾信號強度。

　　以上就是柔性電流探頭CP9000(S/L)操作方法及測量注意事項介紹，PRBTEK建議工程師嚴格遵守以上操作方法及測量注意事項，按照說明進行使用，降低損壞機器的保護功能。如果大家在操作過程中有任何疑問，歡迎訪問普科科技PRBTEK(www.jmcsled.cn)
