PRBTEK分享示波器探頭都有哪些接口呢?

　　　　現在市面上有多種示波器和探頭，那么不同廠家的探頭和示波器能不能混用呢?會不會對測量有影響?能否能夠兼容其他型號的示波器呢?有的示波器探頭接口不一樣該怎樣選型呢?今天PRBTEK就來給大家分享一下探頭都有哪些接口：

　　一、BNC接頭

　　BNC接頭是一種用于同軸電纜的連接器，即卡口配合型連接器，現在廣泛用于信號間的連接與傳輸，包括模擬或數字信號的傳輸、業余無線電設備天線的連接、航空電子設備和其他的一些電子測試設備的連接。

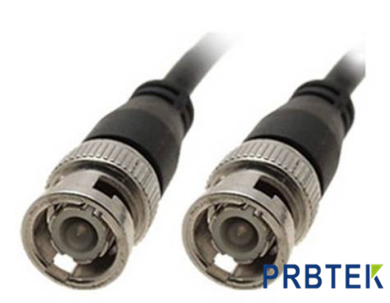

　　圖1 BNC接頭

　　BNC的特性阻抗為50Ω/75Ω，頻率范圍可達2GHz，可以滿足儀器帶寬速度和測量性能的需求，普通的BNC連接器體積小，頻率高，已經成為常用的探頭接頭類型。

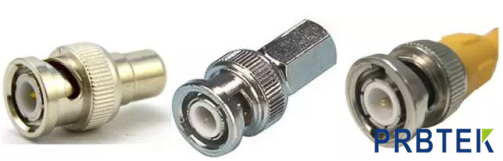

　　圖2 探頭BNC接口

　　二、不同廠家的探頭接頭類型

　　示波器探頭總體上分為有源探頭和無源探頭兩種。

　　無源探頭：無源探頭由阻容元件組成，探頭中無有源元件，所以不需要供電。無源探頭在測試中比較經濟實用，如圖3所示。

　　有源探頭：有源探頭由阻容元件以及有源元件組成，所以需要額外供電，有源探頭測試較為穩定，價位較高。如圖4所示。

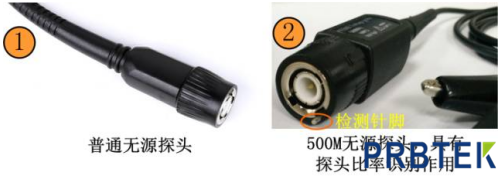

　　圖3 無源BNC探頭

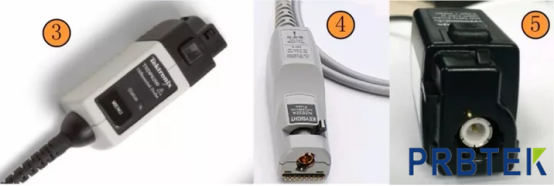

　　圖4 有源BNC探頭

　　示波器探頭在一定程度上基本上都是BNC接口，某些廠家在BNC接口的基礎上進行功能上的創新和改造，使其更符合其測試的需求。也就是在使用BNC連接器的同時，額外提供了一個模擬編碼的標度系數檢測針腳圖3所示，使其可以自動識別探頭比率，在兼容的示波器能夠自動檢測和改變示波器顯示的垂直衰減范圍，圖4所示。

　　圖3的無源探頭可用于大部分示波器的信號輸入，圖4的探頭因為在結構上設計獨特，且其需要供電，所以僅適用于與其兼容的示波器輸入。

　　三、如何判斷示波器可用什么類型的探頭

　　下圖為當前市面上較多的3種示波器輸入接口，不同的接口所支持的探頭類型不同。

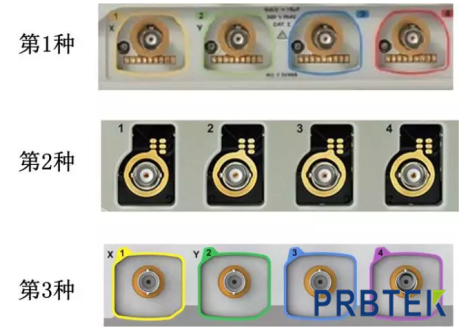

　　圖5 示波器輸入接口

　　其中第1種和第2種是在結構上和功能上有特殊設計的BNC接口，第3種是通用的普通BNC接口，那這3種示波器接口能兼容哪些類型的探頭呢?具體怎么判斷示波器輸入接口所支持的探頭類型呢?具體判斷方法分為以下4點：

　　1、探頭的供電方式：標準無源BNC探頭無需供電，所以可用于大部分的示波器輸入接口;有源BNC探頭的供電如果是在探頭內部結構進行設計供電電路并與示波器輸入端匹配的，這種類型僅僅適用于與之兼容的示波器輸入。如圖6所示。

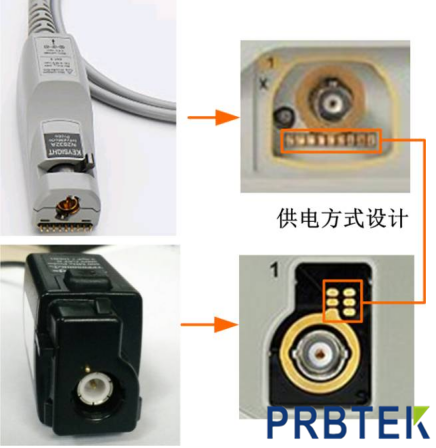

　　圖6 供電方式

　　如果有源BNC探頭的供電方式是外部電源供電，則可用于大部分的示波器輸入接口。

　　2、接口結構：有源BNC探頭在結構設計上與示波器輸入端的形狀匹配，只能用在與其匹配的示波器上，如圖9所示，若用在與其不匹配的示波器上則可能會出現接觸不穩，測量不精確的現象。

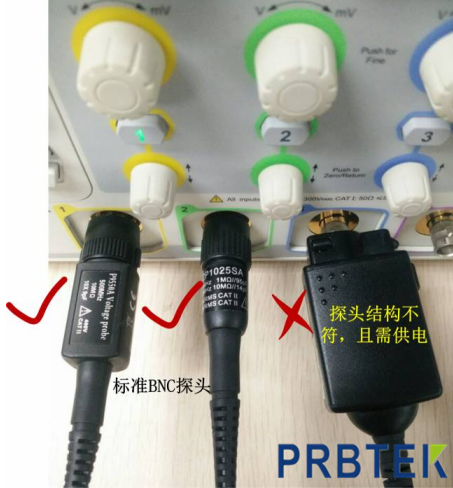

　　圖7 示波器與探頭結構不匹配

　　3、負載阻抗要求：部分有源BNC探頭對示波器的輸入負載阻抗有一定要求，所以需要查看探頭使用的手冊，了解其對示波器輸入阻抗的要求，如果輸入阻抗不匹配，可能會導致信號幅值的衰減。

　　4、用戶手冊：如果沒辦法判斷探頭是否可以用在某款示波器上，則可直接查看探頭的使用手冊，了解其工作的方式以及工作需求。

　　四、總結

　　就標準的BNC接口而言，一切品牌的示波器都能通用。但就有特殊外觀，特殊結構的探頭接口而言，普通為專用接口，只能適用于某一品牌，以致該品牌某一系列的示波器。同時這種探頭普通造價昂貴，假設改換示波器品牌或型號，則一切探頭都將作廢。

　　因此，購買探頭時，無論是出于經濟原因還是長期策略，我們更推薦通用接口的探頭。如果大家在購買示波器探頭過程中有什么問題，歡迎咨詢普科科技PRBTEK官網www.jmcsled.cn
