電流互感器是怎么實現零磁通的？

　　電流互感器的誤差是由提供磁通量的交流激勵電流產生的。假設磁通量為零，則可以說變壓器沒有誤差，可以大大提高精度。這是零磁通電流互感器的理論意義。零磁通電流互感器為了消除勵磁電流對測量精度的影響，采用一個補償繞組，專門用于提供勵磁電流，這樣，測量繞組就不會受到勵磁電流的影響，就不存在比差和角差，從而達到高精度的測量。

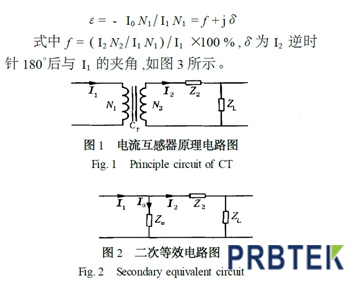

　　穿芯式小電流互感器的原理電路如圖1所示，圖2是其二次等效電路圖。I1為小電流互感器一次測電流,I2為二次測電流,I0為激磁電流。N1、N2分別為一、 二次繞組匝數。因此，該小電流互感器的磁勢平衡方程為:

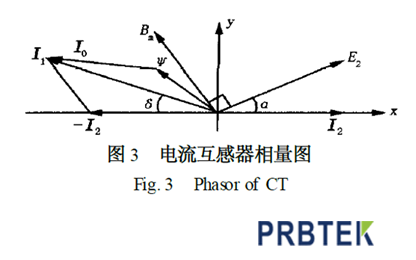

　　當激磁安匝10N1為零時I1N1=-I2N2即付邊安匝變化能完全反映原邊安匝變化,誤差為零。一般稱10 N1為絕對誤差，10 N1PI1 N1為相對誤差。電流互感器的誤差為復數誤差,可用比值差f和角差δ 表示。

　　由此可見由于10N1的存在，使I2 N2與I1 N1存在角差δ和比值差f。若I0=0，則激磁磁勢為0，誤差為零。此時的鐵芯處于“零磁通”狀態,它工作于磁化曲線的起始段(線性段)。這時,電流互感器輸出波形就不會畸變,保持良好的線性度。此即為“零磁通原理”。因此若能使互感器鐵芯始終處于零磁通狀態，就能從根本上消除電流互感器的誤差。但是由互感器的工作原理可知,靠互感器自身是不可能實現零磁通的，必須靠外界條件的補償或調整。為此采用動杰平衡電子電路對其進行動態調整，使鐵芯始終處于“動態零磁通狀態”。
