PINTECH品致DK2000柔性電流探頭使用方法分享

　　品致 DK 柔性電流探頭是您理想的電子電力開發應用工具，它結合了一個易于使用，小巧、靈活、準確、快捷、安全的設備可以提供給所有的示波器和數字電表使用，它可以從小電流到大電流，并且可以把波形在示波器上顯示出來，使用頻率最大 30MHz，非常適合電子各方面的研究與開發。

　　注意事項：

　　注意：探頭的電流方向用“” 標識，表示電流正輸出方向與探頭的電流方向相一致。

　　如果用兩個或兩個以上探頭同時測量時，探頭與探頭不能碰到一起(注意要把探頭與探頭之間隔開起來)否則會影響測試的準確度。

　　在使用之前，必須要確保所有的設備都斷開電源，要確保接地良好。

　　作業溫濕度：0℃---50℃ / 20-75%RH。

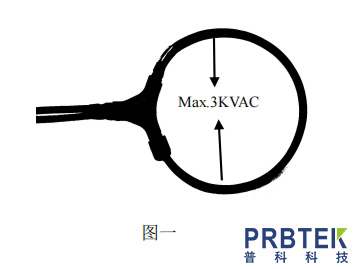

　　注意：不要把柔性電流探頭夾在高于 3000VAC 的電路上(如圖一)作業。人身傷害或電流探頭損壞均有可能會發生。

　　準備啟動

　　注意，斷開所有設備的電源。使用時請確保所有的設備都必須接地良好。

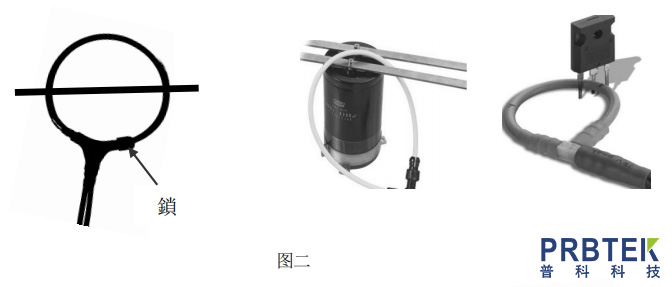

　　DK 系列的柔性電流探頭(圖二)通用于測試示波器 AC 電流信號，也可以用多功能輸字表進行 AC 的數值測量，可以利用購買廠家指定的專用配件MT-246N (BNC-to-banana)接頭轉接器即可連接到數字表或采集卡來實施測量。

　　連接方法：將 DK 系列的柔性電流探頭夾在待測量的物體上(圖二)，請留意電流探頭的電流方向，夾好以后并把探頭電流圈鎖定。

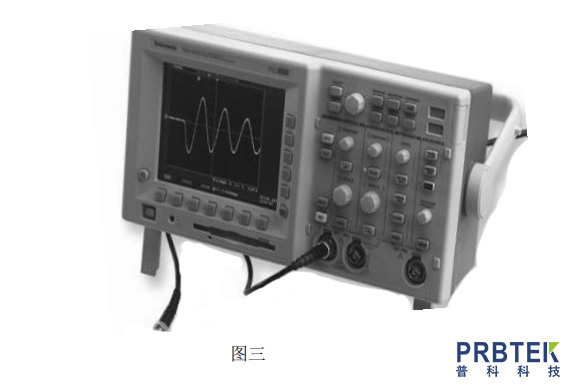

　　將 BP-250 的另一端輸入端與 DK 系列的輸出端連接，另一端連接示波器，連接好后并打開所有設備的電源，即可開始工作。 所測量到的信號和數據都會在示波器上顯示出來(圖三)。

　　清潔與保養

　　請注意柔性電流探頭的保護，切勿碰撞、用力擠壓和擺放在潮濕的地方，保養此產品時請使用原廠指定的工具，原廠將不負任何責任由其他不被認可的維修人員所做的維修。

　　本產品如超過 10 天不使用，請將電池拔除并分別存放。

　　此產品不需要任何特定的清潔，如有需要，請用輕軟干凈的布沾上微量的清潔液輕輕的在產品外觀擦拭。
