皮爾森Pearson電流互感器使用指南

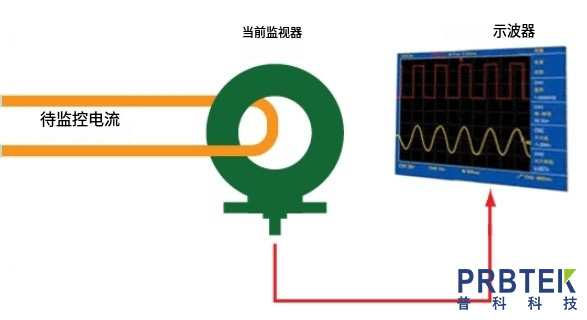

　　一，使用同軸電纜將監視器連接到電壓測量儀器

　　合適的儀器包括示波器、頻譜/網絡分析儀、電壓表和數字化儀。標準型號電流監視器具有 BNC、SMA、UHF 或 N 型輸出連接器。與這些連接器配合的 50 歐姆電纜很容易獲得，連接器類型之間的適配器也是如此。

　　通常，顯示器連接到高阻抗(>1 兆歐)輸入。如果連接電纜的電氣長度大于要查看的最快信號波長的約 1/10，則可以通過在電纜的儀器端放置匹配負載來獲得脈沖邊緣保真度的一些改進。在這種情況下，靈敏度由監視器源阻抗(通常為 50 歐姆)和負載阻抗的并聯組合決定。對于 50 歐姆源和負載以及可忽略不計的電纜電阻，靈敏度除以二。

　　二，將要監測的導體穿過監測器上的孔，并閉合電路

　　導體必須對其電壓等級充分絕緣。顯示器的導電外殼已涂漆，但未進行其他絕緣處理。單屏蔽型號的外殼或雙屏蔽型號的內屏蔽與連接器的外殼相連，連接器通常通過同軸電纜的外導體與儀器接地。雙屏蔽型號的外殼是隔離的，可以通過安裝孔將被測電路接地。

　　三，讀取測量儀器

　　使用顯示器的靈敏度 (V/A) 將電壓讀數轉換為電流。在轉換中包括外部終端電阻產生的任何因素。請記住，監視器輸出不包含直流分量。例如，周期性正脈沖電流將具有直流分量。由于輸出信號中不存在該分量，因此脈沖的基線將顯示為負。
