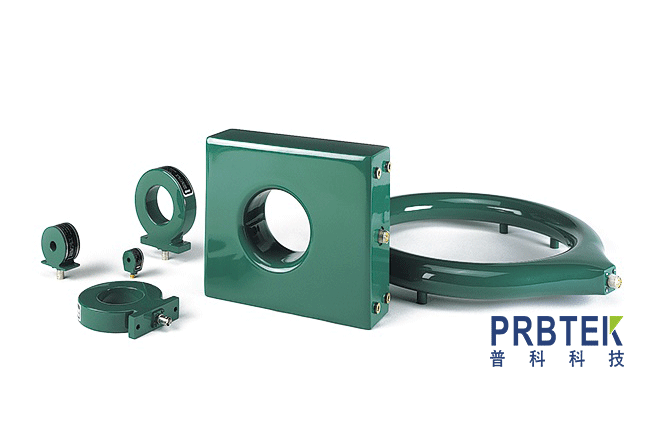

皮爾森Pearson電流互感器的性能特點及其優勢

　　一、引言

　　在現代電氣測量領域，皮爾森(Pearson)電流互感器以其獨特的性能特點脫穎而出，成為眾多電氣工程師和科研人員在電流測量工作中的得力助手。它在精度、頻率響應、上升和下降時間特性以及物理隔離等方面表現出卓越的性能，下面將詳細闡述其性能特點及其所帶來的優勢。

　　二、標準精度與中頻響應

　　(一)高精度的標準精度

　　Pearson電流監測儀具備令人矚目的標準精度，其測量精度在標稱靈敏度的 +1%、-0% 范圍內。這一精度范圍在同類電流測量設備中表現相當出色。例如，當我們?cè)谝粋€(gè)標稱靈敏度為10mV/A的測量場景下，測量結果的誤差范圍將被嚴格控制在 +0.1mV、-0mV之間。這意味著無論是在實驗室精確測量微小電流變化，還是在工業環境中對較大電流進行監測，都能得到高度可靠的測量數據。

　　(二)中頻響應的適用性

　　該高精度特性適用于中頻響應。在實際的電氣系統中，中頻范圍是一個經常涉及到的工作頻段，涵蓋了許多常見的電氣設備和電路的工作頻率。例如，在一些工業自動化控制系統中，許多電機的驅動頻率、信號傳輸頻率等都處于中頻范圍。Pearson電流互感器在這個頻段內能夠穩定地保持高精度測量，為系統的正常運行、故障診斷以及性能優化提供了準確的電流數據支持。

　　三、上升和下降時間特性

　　(一)上升時間

　　1.特定的上升時間范圍

　　上升時間是衡量電流互感器對電流變化響應速度的一個重要指標。Pearson電流監測儀在這方面有著獨特的性能表現。大多數情況下，其上升時間很短，范圍在1到100納秒(10 - 90%水平)之間。這一極短的上升時間使得它能夠快速捕捉到電流的變化。

　　2.實際應用中的響應優勢

　　在一些對電流變化響應要求極高的場景中，例如電力電子設備中的開關電源電路，電流的上升過程非常迅速。Pearson電流互感器能夠及時準確地監測到這種快速上升的電流，為電路的設計優化、故障檢測提供關鍵的數據。比如在開關電源的開關管導通瞬間，電流會迅速上升，Pearson電流互感器可以精確地測量到這個過程中的電流變化情況，幫助工程師分析電路的啟動特性、評估開關管的性能等。

　　(二)下降時間

　　1.典型模型的下降值范圍

　　對于典型模型，Pearson電流監測儀的下降值范圍為每微秒0.1%到每毫秒0.5%。這個下降值范圍反映了設備在電流下降過程中的性能特點。

　　2.不同下降速度的意義

　　在一些電路中，電流的下降過程可能是緩慢的，例如在一些儲能元件放電的過程中;而在另一些電路中，電流下降可能相對較快，像在某些保護電路動作切斷電流時。Pearson電流互感器能夠適應不同的電流下降速度情況，準確地監測整個過程中的電流變化。這種特性使得它在各種復雜的電路環境中都能提供可靠的測量數據，無論是在研究電路的動態特性，還是在確保電路安全運行方面都具有重要意義。

　　四、物理隔離特性

　　(一)物理隔離的實現

　　Pearson電流監視器與被測電路在物理上是隔離的。這一特性是通過先進的電磁感應原理和精密的電路設計實現的。在電流互感器內部，通過特殊的繞組結構和絕緣材料，將輸入的被測電流回路與輸出的測量信號回路有效地隔離開來，從而達到物理隔離的效果。

　　(二)消除接地電流的優勢

　　1.接地電流問題的產生

　　在傳統的使用電流觀察電阻進行電流測量的方法中，常常會出現接地電流的問題。這是因?yàn)樵陔娐愤B接過程中，由于不同設備的接地電位差異、線路分布電容等因素的影響，會形成接地回路，從而產生額外的接地電流。

　　2.Pearson電流互感器的解決之道

　　Pearson電流互感器的物理隔離特性有效地消除了這種接地電流。例如，在一個包含多個電氣設備且接地情況較為復雜的工業控制系統中，當使用Pearson電流互感器進行電流測量時，它不會受到接地回路的干擾，能夠準確地測量出實際的工作電流，大大提高了測量的準確性和可靠性。

　　(三)低靈敏度測量不受振鈴影響的優勢

　　1.觀察電阻器振鈴現象

　　在使用觀察電阻器進行電流測量時，當電路中存在電感、電容等儲能元件時，由于電路的瞬態響應特性，可能會出現振鈴現象。這種振鈴現象會對測量結果產生干擾，尤其是在低靈敏度測量時更為明顯。

　　2.Pearson電流互感器的優勢體現

　　Pearson電流互感器由于與被測電路物理隔離，可以使用低靈敏度進行測量，而不會受到觀察電阻器常見的振鈴的影響。這一優勢使得它在一些需要低靈敏度測量的場景中，如對大電流進行粗略測量或者在高噪聲環境下進行電流測量時，能夠穩定地工作，提供準確的測量結果。

　　五、結論

　　綜上所述，Pearson電流互感器憑借其在標準精度、頻率響應、上升和下降時間特性以及物理隔離等方面的卓越性能特點，展現出了諸多優勢。無論是在工業生產、電力系統運行，還是在科研實驗等領域，它都能為電流測量提供高精度、可靠且穩定的解決方案，滿足不同場景下的電流測量需求，是一款性能優異的電流測量設備。
