PEM羅氏線圈CWT1500B的使用操作指南

　　一、概述

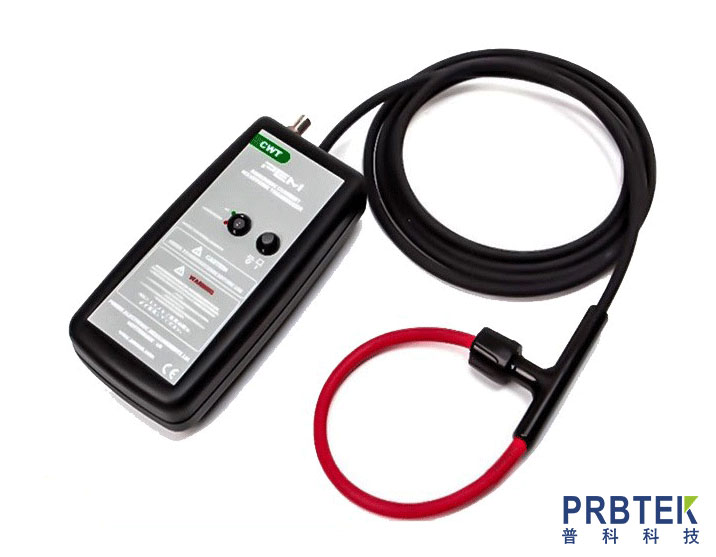

　　PEM羅氏線圈CWT1500B是一種用于測量電流的高精度儀器。它基于羅氏線圈原理，能夠準確地測量交流電流，在電力系統測試、工業設備監測等眾多領域有著廣泛的應用。

　　二、使用前準備

　　(一)檢查設備

　　1. 外觀檢查

　　仔細檢查CWT1500B的外殼是否有損壞、劃痕或裂縫。如果發現外殼有破損，可能會影響設備的安全性和準確性，應及時聯系供應商。

　　檢查線圈部分，確保羅氏線圈的繞組沒有斷裂、短路或變形的情況。例如，可以通過肉眼觀察線圈的外觀是否平整，是否有燒焦的痕跡等。

　　2. 連接端口檢查

　　查看設備的輸入輸出端口，確保端口的金屬觸點沒有氧化、腐蝕或變形。對于BNC接口(如果有)，要檢查接口的連接是否緊密。

　　(二)選擇合適的測量環境

　　1. 溫度和濕度

　　盡量在溫度穩定的環境中使用CWT1500B。理想的工作溫度范圍通常在0 - 40℃之間。如果溫度過高或過低，可能會影響測量的準確性和設備的穩定性。

　　濕度也會對設備產生影響，一般建議在相對濕度不超過80%的環境中使用，避免在潮濕環境中長時間放置，防止設備受潮損壞。

　　2. 電磁干擾

　　由于CWT1500B是用于測量電流的精密儀器，應避免在強電磁干擾的環境中使用。例如，不要靠近大型電機、變壓器等產生強磁場的設備。如果無法避免，可以采取屏蔽措施，如使用屏蔽線連接設備，或者將設備放置在金屬屏蔽箱內。

　　三、連接操作

　　(一)與被測電路的連接

　　1. 打開被測電路的接入點

　　在連接CWT1500B之前，需要先找到被測電路中合適的接入點。這個接入點應該能夠方便地將羅氏線圈套入，并且要確保接入點的電流是需要測量的目標電流。例如，在三相電路中，如果要測量其中一相的電流，就需要準確找到該相的導線接入點。

　　2. 套入羅氏線圈

　　將CWT1500B的羅氏線圈緩慢套入被測電路的導線上。確保線圈完全包圍導線，并且線圈的軸線與導線的軸線重合，以獲得準確的測量結果。在套入過程中，要避免刮傷線圈或導線。

　　(二)與測量儀器的連接

　　1. 如果使用示波器作為測量儀器

　　使用合適的BNC電纜將CWT1500B的輸出端口與示波器的輸入通道連接起來。連接時要確保插頭插緊，避免接觸不良導致信號傳輸錯誤。

　　2. 如果使用數據采集卡等其他測量設備

　　根據設備的接口類型，選擇合適的連接線。例如，如果數據采集卡是USB接口，可能需要使用專門的轉換線將CWT1500B的信號轉換為USB信號后再連接到數據采集卡。

　　四、設備參數設置

　　(一)示波器設置(如果使用示波器)

　　1. 通道設置

　　在示波器上選擇與CWT1500B連接的通道，設置通道的垂直靈敏度。根據預計的測量電流大小來調整靈敏度，例如，如果測量的是小電流，可能需要設置較高的靈敏度，如1mV/div;如果是大電流，可能需要降低靈敏度，如10mV/div。

　　2. 時間基設置

　　根據被測電流的頻率來設置示波器的時間基。對于50Hz或60Hz的工頻電流，通?？梢栽O置時間基為5ms/div左右，以便能夠清晰地觀察到電流的波形。

　　(二)CWT1500B自身參數設置(如果有可調節參數)

　　1. 量程設置

　　如果CWT1500B有量程調節功能，根據被測電流的大致范圍設置合適的量程。例如，如果預計電流在10A - 100A之間，可以選擇100A的量程，以確保測量結果在量程范圍內并且具有較高的精度。

　　2. 校準設置

　　有些CWT1500B可能需要進行校準操作。按照設備的說明書，使用校準工具或標準電流源對設備進行校準，以確保測量的準確性。

　　五、測量操作

　　1. 開啟被測電路電源

　　在確認所有連接正確并且設備參數設置好之后，開啟被測電路的電源。此時，CWT1500B開始采集電流信號，并將其轉換為電壓信號輸出(如果是與示波器連接，可以在示波器上觀察到電流對應的電壓波形)。

　　2. 記錄測量數據

　　根據測量的目的，可以記錄電流的峰值、有效值、頻率等參數。例如，如果要分析電路的功率因數，可以通過測量電流和電壓的相位差以及電流的有效值來計算。在記錄數據時，要注意數據的準確性和單位的一致性。

　　六、使用后的維護

　　(一)設備清潔

　　1. 外殼清潔

　　使用干凈、干燥的軟布擦拭CWT1500B的外殼，去除表面的灰塵和污漬。不要使用有機溶劑或腐蝕性清潔劑，以免損壞外殼。

　　2. 線圈清潔

　　如果羅氏線圈表面有灰塵或雜物，可以使用小型吹風機(冷風檔)將其吹除，避免用手直接觸摸線圈繞組。

　　(二)設備存放

　　1. 干燥存放

　　將CWT1500B存放在干燥、通風的地方，避免陽光直射。可以將設備放在專門的儀器柜中，并放置干燥劑以保持環境干燥。

　　2. 正確收納

　　將設備的連接線整理好，避免線纜纏繞。如果有配套的保護盒或包裝箱，將設備放入其中進行妥善保管。
