線圈輸出與頻率不成正比的原因

　　一、引言

　　在電磁學領域中，線圈是一種常見的元件，它在不同的電路和設備中發揮著重要的作用，例如變壓器、電感等。人們可能會直觀地認為線圈的輸出應該和頻率成正比，但實際情況并非總是如此。這背后涉及到多個復雜的電磁學原理。

　　二、線圈的基本電磁特性

　　1.自感現象

　　線圈具有自感特性，當電流通過線圈時，會產生自感電動勢。根據法拉第電磁感應定律$ e = -L\frac{di}{dt} $，其中$ e $是自感電動勢，$ L $是自感系數，$ \frac{di}{dt} $是電流的變化率。自感系數$ L $取決于線圈的匝數、尺寸以及磁芯的性質(如果有磁芯的話)。

　　自感現象表明，線圈會對電流的變化產生阻礙作用。當頻率增加時，電流的變化率增大，自感電動勢也會增大。但這種關系并非簡單的正比關系。

　　2.磁通量與感應電動勢

　　對于一個線圈，感應電動勢$ e = N\frac{d\Phi}{dt} $，其中$ N $是線圈匝數，$ \Phi $是磁通量。磁通量$ \Phi = BA $，$ B $是磁場強度，$ A $是線圈所包圍的面積。

　　在一些情況下，當頻率增加時，雖然磁通量的變化率會增加，但由于磁場的分布、磁芯的飽和等因素，磁通量$ \Phi $本身可能不會按照與頻率成正比的方式變化。例如，當線圈中有鐵磁材料作為磁芯時，隨著磁場強度的增加，鐵磁材料會逐漸飽和。在高頻下，磁芯可能更快地達到飽和狀態，此時即使頻率繼續增加，磁通量的增加也會受到限制，從而導致感應電動勢不再與頻率成正比增長。

　　三、線圈中的能量損耗

　　1.電阻損耗

　　實際的線圈是由導線繞制而成的，導線具有一定的電阻$ R $。根據歐姆定律$ I = \frac{V}{R} $，當電流通過線圈時，會產生焦耳熱損耗$ P = I^{2}R $。

　　在不同頻率下，由于集膚效應和鄰近效應，電阻會發生變化。集膚效應是指隨著頻率的升高，電流會趨向于在導線表面流動，使得導線的有效橫截面積減小，電阻增大。這種電阻的變化是非線性的，并且會影響線圈的輸出。例如，在高頻電路中，由于集膚效應導致電阻增大，線圈上的電壓降會增加，從而影響線圈的輸出特性，使其與頻率之間的關系變得復雜，不再是簡單的正比關系。

　　2.磁芯損耗

　　如果線圈有磁芯，磁芯在交變磁場下會產生損耗，包括磁滯損耗和渦流損耗。磁滯損耗是由于磁芯材料的磁滯回線造成的，它與頻率有關，但不是簡單的正比關系。渦流損耗$ P_{e}=k f^{2}B^{2}V $(其中$ k $是與材料相關的常數，$ f $是頻率，$ B $是磁場強度，$ V $是磁芯體積)，雖然與頻率的平方有關，但由于磁場強度$ B $在不同頻率下會受到多種因素的影響(如磁芯飽和等)，所以磁芯損耗也會導致線圈的輸出與頻率不成正比。

　　四、分布參數的影響

　　1.分布電容

　　線圈的匝與匝之間、線圈與周圍環境之間存在分布電容。在低頻時，分布電容的影響較小，但隨著頻率的升高，分布電容的容抗$ X_{C}=\frac{1}{2\pi fC} $會減小(其中$ C $是分布電容)。

　　分布電容會與線圈的電感形成一個LC電路，當頻率達到LC電路的諧振頻率$ f_{0}=\frac{1}{2\pi\sqrt{LC}} $時，會發生諧振現象。在諧振頻率附近，線圈的輸出特性會發生劇烈變化，不再遵循與頻率的簡單關系。例如，在諧振時，電路中的電流和電壓會達到最大值或最小值，這與在非諧振頻率下的情況有很大不同，使得線圈輸出與頻率不成正比。

　　2.分布電感

　　除了線圈本身的電感外，在電路中還存在分布電感。分布電感與線圈電感相互影響，尤其是在高頻情況下。由于分布電感的存在，電路中的電感值會發生變化，這種變化會影響電路的阻抗$ Z = R + j(X_{L}-X_{C}) $(其中$ X_{L}=\omega L = 2\pi fL $是感抗)，從而使線圈的輸出與頻率之間的關系變得復雜。

　　五、結論

　　綜上所述，線圈的輸出不和頻率成正比是由于多種因素共同作用的結果。自感現象中的復雜關系、磁芯的飽和、能量損耗(包括電阻損耗和磁芯損耗)以及分布參數(分布電容和分布電感)等都會影響線圈在不同頻率下的輸出特性。在實際的電路設計和電磁設備應用中，需要充分考慮這些因素，以便準確地預測和控制線圈的性能。

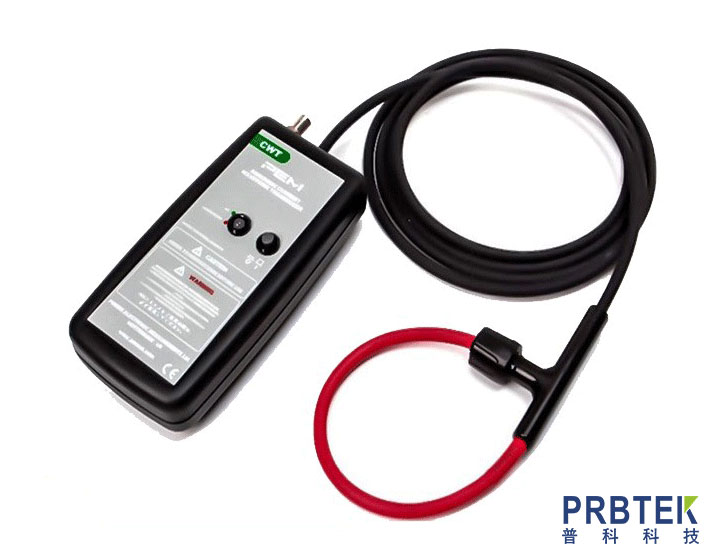

　　以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于打造儀器配附件一站式供應平臺。主營范圍：示波器測試附件配件的研發、生產、銷售。涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、柔性電流探頭、近場探頭、電流互感器、射頻測試線纜、各類儀器測試附件等。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn
