電壓探頭內部結構設計詳解

　　一、引言

　　電壓探頭在電子測量領域中扮演著至關重要的角色。它能夠在不影響被測電路正常工作的前提下，精確地獲取電路中的電壓信號，以便進行分析、監測和調試等操作。深入了解電壓探頭的內部結構設計，有助于更好地理解其工作原理、性能特點以及在不同應用場景下的適用性。

　　二、電壓探頭的基本組成部分

　　1.探頭尖端(Tip)

　　這是與被測電路節點直接接觸的部分。探頭尖端通常采用高導電性的金屬材料，如銅合金。其設計要求是盡可能減小接觸電阻，以確保準確的電壓測量。例如，在一些高精度的電壓探頭中，探頭尖端會經過特殊的表面處理，如鍍金，以提高導電性并防止氧化。

　　探頭尖端的形狀也很重要。常見的有針狀、鉤狀等。針狀尖端適用于探測電路板上的微小焊點或測試點，能夠精準地接觸到目標位置;鉤狀尖端則更便于掛在電路元件的引腳上，在需要長時間監測電壓時較為方便。

　　2.絕緣部分(Insulation)

　　為了防止探頭尖端與周圍電路發生意外的短路或漏電，需要良好的絕緣。絕緣材料通常選用高絕緣性能的塑料或陶瓷。例如，聚四氟乙烯(PTFE)由于其優異的絕緣性能、化學穩定性和耐高溫特性，常被用于電壓探頭的絕緣部分。

　　在高壓測量的電壓探頭中，絕緣部分的設計更為關鍵。它需要有足夠的厚度和絕緣強度，以承受高電壓而不發生擊穿現象。一般會采用多層絕緣結構，并且在絕緣材料的選擇和制造工藝上都有嚴格的要求。

　　3.傳輸線(Transmission Line)

　　傳輸線負責將探頭尖端獲取的電壓信號傳輸?shù)教筋^的后端電路。常見的傳輸線類型有同軸電纜。同軸電纜由內導體、外導體和中間的絕緣介質組成。內導體用于傳輸信號，外導體起到屏蔽作用，防止外界電磁干擾對信號的影響。

　　在設計傳輸線時，需要考慮其特性阻抗匹配問題。如果特性阻抗不匹配，會導致信號反射，從而影響測量的準確性。例如，對于50Ω特性阻抗的測量設備，電壓探頭的傳輸線也應盡量設計為50Ω的特性阻抗，以確保信號的高效傳輸。

　　4.衰減電路(Attenuation Circuit)

　　在一些電壓探頭中，為了能夠測量較高的電壓，會設置衰減電路。衰減電路可以按照一定的比例降低輸入電壓信號的幅度，使其能夠在探頭的測量范圍內。常見的衰減比例有10:1、100:1等。

　　衰減電路通常由電阻網絡組成。例如，一個簡單的10:1衰減電路可能由一個較大的串聯電阻和一個較小的并聯電阻組成。當輸入電壓施加在這個電阻網絡上時，根據分壓原理，輸出電壓就會按照10:1的比例衰減。這樣，原本超出探頭測量范圍的高電壓就可以被測量了。

　　5.放大器電路(Amplifier Circuit)

　　對于一些需要測量微弱電壓信號的情況，電壓探頭內部會設置放大器電路。放大器電路能夠?qū)⑽⑷醯妮斎腚妷盒盘?hào)進行放大，以提高測量的靈敏度。

　　運算放大器(Op - Amp)是構建放大器電路的常用元件。例如，一個采用差分放大器結構的運算放大器電路，可以有效地放大輸入的差分電壓信號，同時抑制共模噪聲。通過合理選擇運算放大器的增益、帶寬等參數，可以滿足不同微弱電壓測量的需求。

　　6.屏蔽結構(Shielding Structure)

　　為了減少外界電磁干擾(EMI)對電壓探頭測量的影響，電壓探頭內部和外部都有屏蔽結構。外部屏蔽通常是金屬外殼，它能夠?qū)⑻筋^整體包裹起來，防止外界的電磁場穿透到探頭內部。

　　內部屏蔽主要是針對傳輸線等部分。例如，同軸電纜的外導體就是一種內部屏蔽結構。在探頭內部電路布局時，也會采用合理的接地和屏蔽布線方式，將敏感的電路部分與可能產生干擾的部分隔離開來，確保測量信號的純凈性。

　　三、不同類型電壓探頭的內部結構特點

　　1.無源電壓探頭

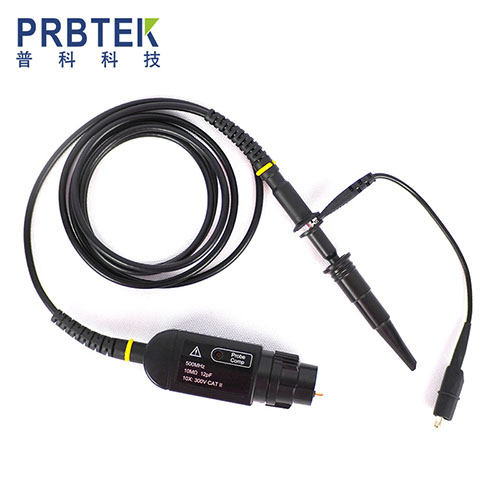

　　無源電壓探頭結構相對簡單，主要由探頭尖端、傳輸線和可能的衰減電路組成。由于沒有內部電源和放大器電路，它的成本較低，體積較小。例如，一些普通的示波器無源探頭，其內部就是一個簡單的同軸電纜加上一個可選的衰減電阻網絡。這種探頭適用于測量頻率不太高、電壓幅度適中的信號。

　　2.有源電壓探頭

　　有源電壓探頭內部除了基本的探頭尖端、傳輸線等部分外，還包含放大器電路。由于有放大器電路，需要有電源供應。有源電壓探頭的優點是可以測量微弱的電壓信號，并且具有較高的輸入阻抗，對被測電路的影響較小。例如，在高速數字電路測量中，有源電壓探頭能夠準確地測量到芯片引腳處的微弱電壓信號變化，其內部的放大器電路可以將這些微弱信號放大到可以被示波器等測量設備識別的幅度。

　　3.高壓電壓探頭

　　高壓電壓探頭的內部結構重點在于絕緣和衰減電路的設計。為了能夠承受高電壓，其絕緣部分會采用特殊的高壓絕緣材料，并且絕緣距離會加大。衰減電路也會根據需要測量的高壓范圍進行精心設計。例如，在測量數千伏甚至更高電壓的高壓探頭中，衰減電路可能會采用多級衰減的方式，以確保在將高電壓衰減到合適測量范圍的同時，保證測量的準確性和安全性。

　　四、內部結構設計對性能的影響

　　1.測量精度

　　探頭尖端的接觸電阻、傳輸線的特性阻抗匹配、衰減電路和放大器電路的準確性等都會影響測量精度。例如，如果探頭尖端接觸不良，接觸電阻過大，就會在測量電路中引入額外的電壓降，導致測量結果不準確。同樣，如果傳輸線特性阻抗不匹配，信號反射會使測量到的電壓波形失真，影響對電壓幅度和相位等參數的準確測量。

　　2.帶寬和頻率響應

　　傳輸線的長度、類型以及放大器電路(如果有)的帶寬等因素決定了電壓探頭的帶寬和頻率響應。較長的傳輸線可能會引入較大的寄生電容和電感，從而限制探頭的高頻響應。而放大器電路的帶寬如果不夠?qū)?，就無法準確測量高頻信號。例如，在射頻電路測量中，需要使用具有高帶寬和良好頻率響應的電壓探頭，其內部傳輸線會采用低損耗的高頻電纜，放大器電路也會有足夠高的帶寬來滿足射頻信號測量的需求。

　　3.輸入阻抗

　　對于有源電壓探頭，放大器電路的輸入阻抗設計很重要。高輸入阻抗可以減小對被測電路的負載效應，使測量結果更接近真實的電路電壓。無源電壓探頭的輸入阻抗相對較低，但在一些低頻、低功率的測量場景下仍然可以滿足要求。例如，在測量一個高阻抗的微弱信號源時，如果使用低輸入阻抗的探頭，會使信號源的輸出電壓明顯下降，導致測量誤差，而高輸入阻抗的有源電壓探頭則可以避免這種情況。

　　五、結論

　　電壓探頭的內部結構設計是一個復雜的系統工程，各個組成部分相互關聯、相互影響。不同的應用場景需要不同類型的電壓探頭，而其內部結構的合理設計是保證電壓探頭能夠準確測量電壓信號、具有良好性能的關鍵。隨著電子技術的不斷發展，對電壓探頭的性能要求也在不斷提高，未來電壓探頭的內部結構設計將朝著更高精度、更高帶寬、更小尺寸和更強抗干擾能力的方向發展。
