皮爾森Pearson電流互感器如何選型？

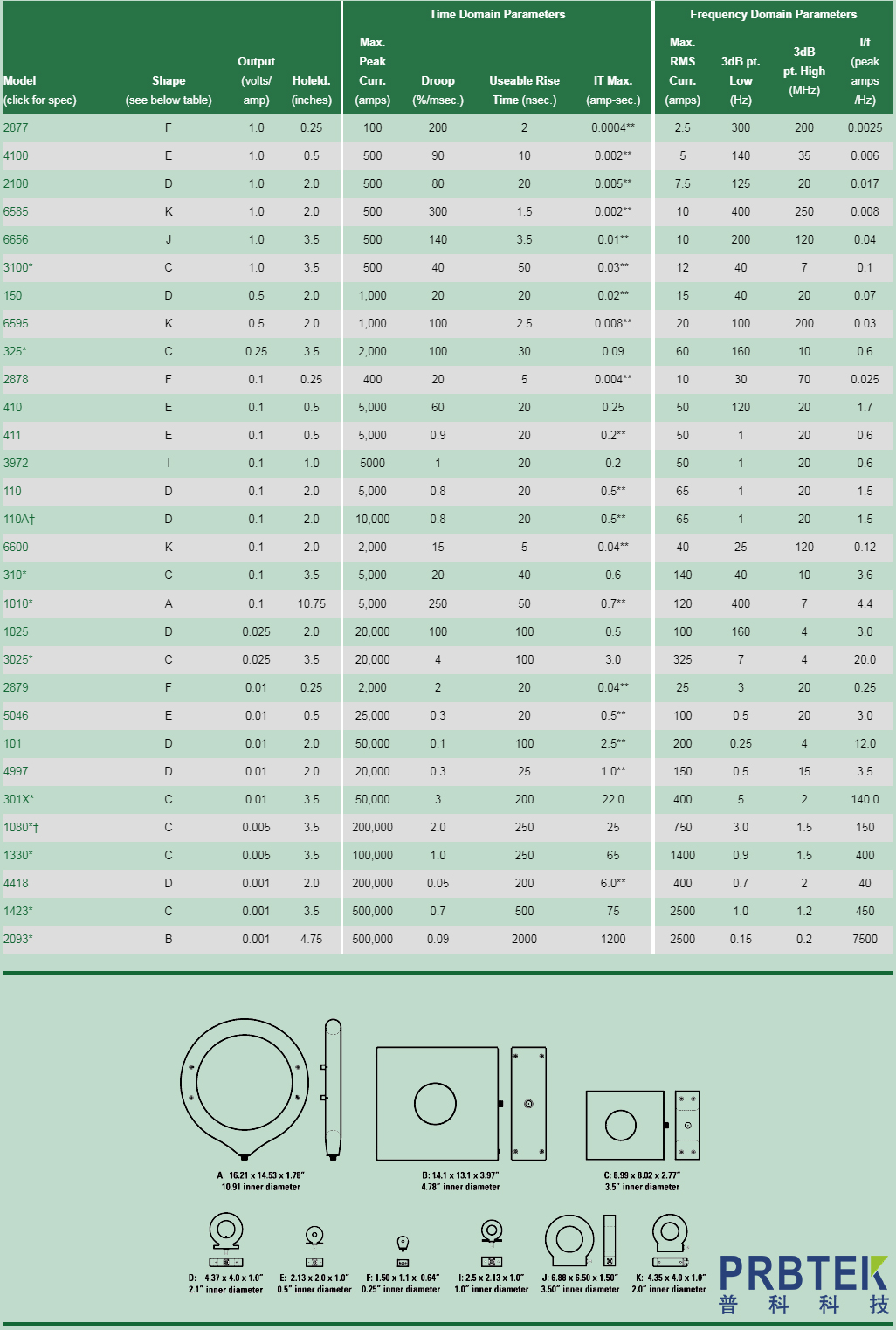

　　1. 首先獲取一份列出標準皮爾森Pearson電流互感器的規格表(下圖附)。這些互感器能夠測量脈沖、瞬態和連續信號。它們不測量穩態直流電流。

　　2. 規格表的前四列給出了型號、輸出靈敏度和物理尺寸信息。接下來的四列列出了適用于測量脈沖的規格，稱為時域參數。最后四列列出了適用于測量連續正弦波電流的規格，稱為頻域參數。

　　3. 確定應用是測量脈沖還是連續信號。如果信號更復雜，并且均方根、峰值、直流或其他限值難以確定，請致電我們的技術工程師。

　　脈沖信號

　　對于單個脈沖，估計最大峰值電流(安培)和最大脈沖長度(秒)。

　　將它們相乘可獲得電流時間乘積(安培秒)。選擇具有足夠峰值電流和電流時間乘積的型號，以滿足要查看的脈沖的要求。

　　對于重復脈沖，請查閱我們的應用程序說明并確保平均直流電平(零頻率分量)不超過規格。

　　待觀察脈沖的上升時間應該長于電流監視器的額定值，以避免過度的過沖和振鈴。

　　對于矩形脈沖，與完美平頂?shù)钠钣上陆德式o出。脈沖長度乘以下降率將得出脈沖末端與平頂值的百分比偏差。

　　連續信號

　　確定近似最大正弦波幅度 I(安培)和近似最小頻率 f(赫茲)。

　　計算 I/f (安培/赫茲)。若要使用給定模型，此值不應超過規格表值。

　　計算最大均方根電流。若要使用給定型號，此值不應超過規格表值。

　　確定互感器要使用的頻率是否在低 3 dB 點和高 3 dB 點的范圍內。超出此范圍，互感器將失去其準確性。

　　4. 如果有多個互感器滿足上述標準，現在可以根據電壓輸出(靈敏度)和尺寸進行選擇。第三列給出了要測量的每安培初級電流的輸出電壓。例如，對于具有 1 伏/安培輸出的監視器，1 毫安信號將產生 1 毫伏輸出。

　　5. 一個經常被問到的問題是關于用電阻器終止互感器的輸出。由于互感器可以建模為與 50 歐姆串聯的電壓源，因此添加外部終端電阻將降低設備的輸出。例如，50 歐姆外部終端將使輸出減少一半。
