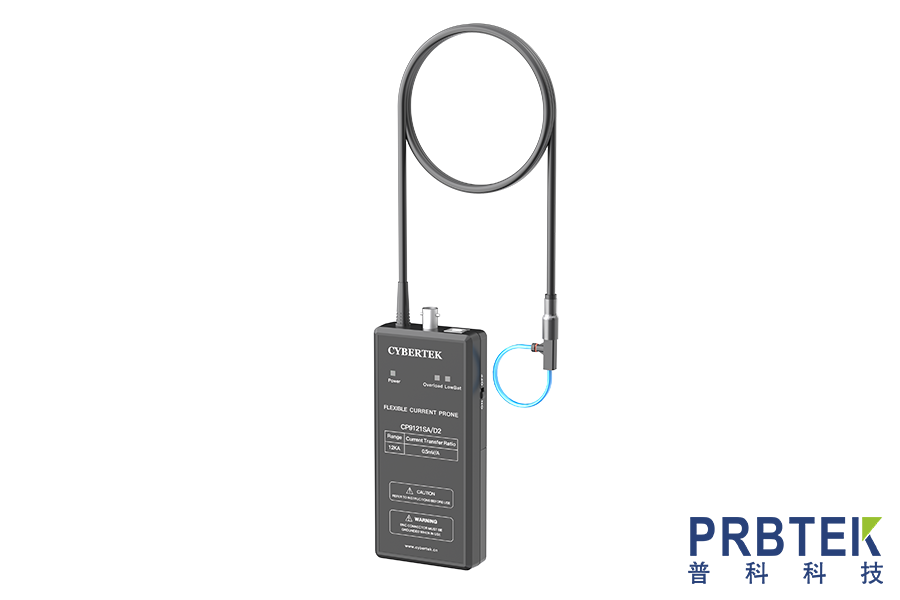

CP9012SA柔性電流探頭的應用及其操作方法

　　CP9000(S/L)A系列柔性電流探頭是僅測試AC電流信號的探頭，具有高帶寬，高精度(典型值2%)等特點?？梢詫崿F(xiàn)寬廣的電流測量范圍，頻率可從幾Hz到數十MHz，電流范圍從mA級別到數kA級別，大大解決了電流測試的難題。其主要特點包括：線圈輕巧柔軟且可以自由插拔，可以探測到許多硬制探頭無法達到的地方,輕而易舉的實現與被測對象連接;插入損耗幾乎為零，僅為幾個皮亨，對被測對象近乎為零的干擾;標準的BNC輸出接口，很方便實現與示波器，數據采集器，數字電壓表等連接，觀測電流波形;4節5號電池供電或者外部USB DC5V電源供電，使用更加靈活方便;聲光過流報警功能，更具人性化設計;探頭環和連接線長度可以根據客戶要求定制，滿足特殊場合測試要求。

　　CP9000SA 系列探頭感應環細小柔軟，線徑典型值 2.5mm、2.5mm*1.2mm、1.6mm，耐壓值分別高達2kVpk、1kVpk和1kVpk，其中，D2A 系列電流環的線圈耐溫能達到 150℃，非常適合 MOSFET，IGBT 器件管腳電流測量(TO-220,TO-47 封裝)、電容紋波電流測量等小封裝器件電流測量。

　　應用

　　測量電流中的諧波組成

　　檢測高頻正弦電流波形

　　測量 50/60Hz 的微小電流

　　測量正弦波中微小的相移

　　半導體開關的電流

　　電容放電測試，紋波測量

　　分布式電流監控

　　電力母線監測

　　監測諧波、功率以及電能質量

　　大型電動機、泵、風機測試

　　IGBT、MOSFET 管電流測量

　　操作方法

　　1)探頭與示波器或者其它測量儀器連接時，要求示波器或者其它測量儀器有參考地且輸入阻抗設置為 1MΩ(或者≥100kΩ);根據探頭靈敏度指標設置示波器衰減比例:例如CP9012A靈敏度為 50mV/A，示波器設置 20X;CP9600A 靈敏度為 1mV/A,示波器設置1000X。

　　2) USB 供電電壓接入探頭或者裝上 4 節5 號電池給探頭供電，開關打到ON 位置，綠色電源指示燈亮。

　　3) 插入被測電流引線(或者引腳)，確保電流感應環插頭插到位(插到底部為止)，且被測導線從探頭感應環中間穿過，否則影響測量精度。CP9000LA 系列需要旋鈕鎖住探頭。

　　4) 被測電路通電。

　　5) 測量結束后，先斷開電路，再拔下探頭環。

　　6) 斷開探頭電源，保存好探頭。
