品致PT-5230的使用方法及注意事項說明

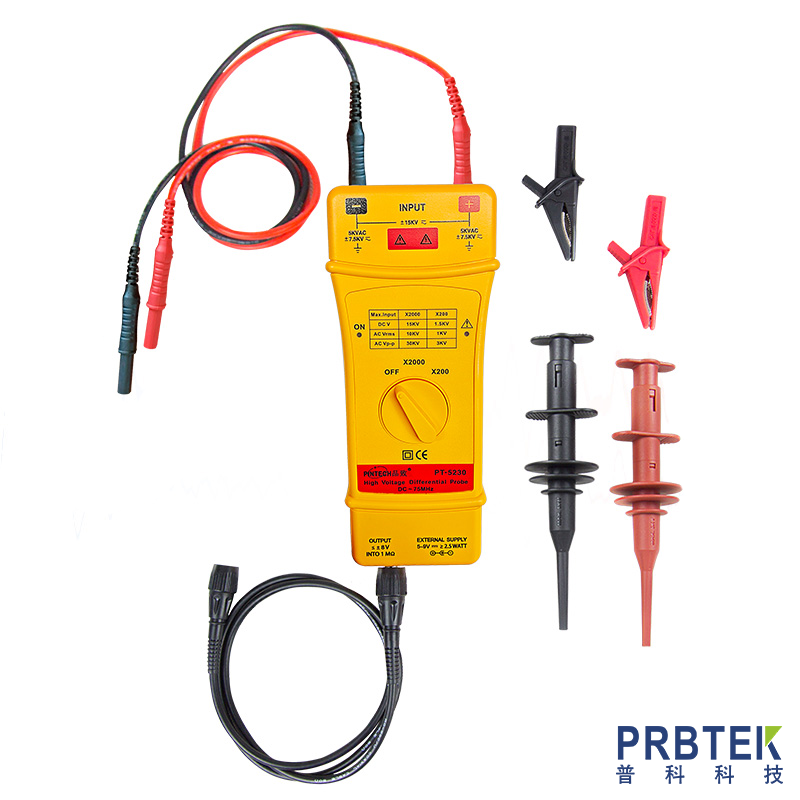

　　PT-5230 差分探頭提供一個安全的絕緣儀器給所有的示波器使用,它可以轉換由高輸入的差分電壓(≤15kV DC 或 AC 10kV/60Hz)進入一個低電壓(≤8V),并且顯示波形在示波器上,使用頻率高達 75MHz?非常適合大電力測試?研發使用?

　　差分探頭輸出標示是設計在操作示波器 1MΩ的輸入阻抗的相對衰減量,當使 用 50Ω匹配器時衰減量剛好為 2 倍量?

　　PT-5230 差分探頭,可以延伸差分探頭的應用范圍—可以在數字電表上觀測更精確地實際測試電壓值(示波器精確度為 3%,數字電表約精準 10 倍)。

　　PT-5230 為一高靈敏度設計,動態范圍之大前所未見,衰減器×200,×2000,不容易出錯, 最高電壓達±15kV DC,為一超高電壓設計的幾種?

　　操作步驟:

　　將附件 BP-366A 與 BP-266N(或 BP-276N)接起來后插入 PT-5230 的輸入端,并將BP-266N(或 BP-276N)與測量物接觸?

　　將 BP-250 與 PT-5230 的輸出端連接,并與示波器連接?

　　如有需要先調整示波器上的垂直開關?

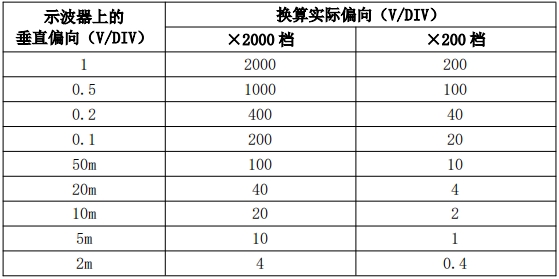

　　將示波器上的衰減率及垂直開關調整到一致的位置,如下表?

　　注意:電源必須打開?

　　【注意】

　　實際的垂直偏向是等于衰減乘上示波器上所選擇的垂直偏向。如果另外使用 50Ω負載端子時,實際電壓值剛好是 2 倍量。

　　例如：

　　差分探頭是 ×200,示波器的垂直偏向在 0.5,其實際的垂直偏向為：

　　200×0.5=100V/div

　　示波器輸入的負載是 50Ω,偏向就為 200V/div
