電流探頭與電壓探頭的測量差異之比較

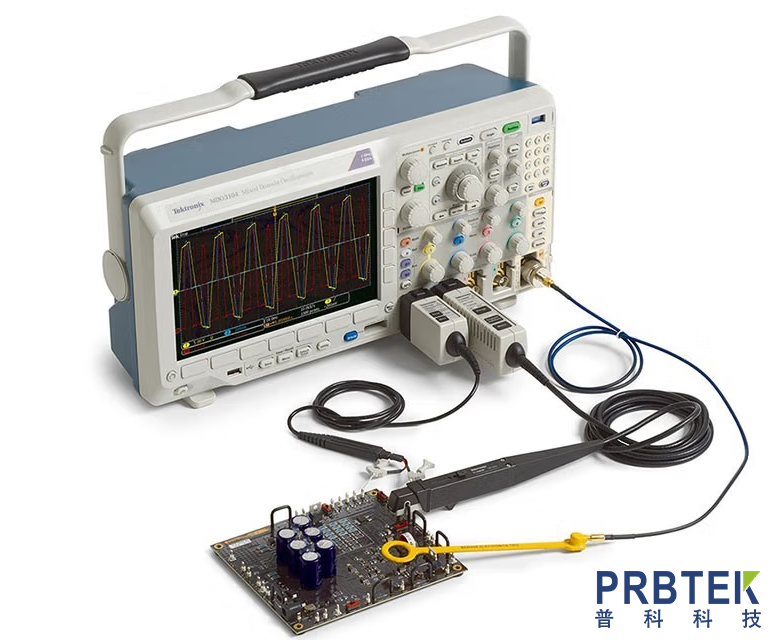

　　一、測量對象

　　1.電流探頭

　　電流探頭主要用于測量電路中的電流。它關注的是通過某一導線或者電路元件的電流大小。例如，在測量一個串聯電路中的電流時，電流探頭可以直接或間接地獲取電流信息。

　　在電力系統中，當需要監測某條輸電線路中的電流是否過載時，就會使用電流探頭。它可以測量交流電流或者直流電流，具體取決于電流探頭的類型(基于電磁感應原理的更適合交流電流測量，基于霍爾效應原理的可用于直流和交流電流測量)。

　　2.電壓探頭

　　電壓探頭主要用于測量電路中兩點之間的電勢差，也就是電壓。它是測量電路中某一元件兩端或者兩點之間的電位差。例如，在測量一個電阻兩端的電壓降時，電壓探頭連接到電阻的兩端進行測量。

　　在電子電路中，當需要知道某個集成電路芯片的電源引腳與地之間的電壓是否正常時，就會使用電壓探頭進行測量。

　　二、連接方式

　　1.電流探頭

　　對于基于電磁感應原理的電流探頭，它不需要與被測電路直接串聯連接，而是通過感應被測電流產生的磁場來獲取電流信息。但對于基于霍爾效應的電流探頭，如果要精確測量，通常需要將其串聯接入電路或者采用特殊的連接方式以確保磁場的準確獲取。

　　例如，在測量一個大電流的母線中的電流時，可以將電磁感應式電流探頭靠近母線，不需要切斷母線來串聯連接探頭。

　　2.電壓探頭

　　電壓探頭是并聯連接到被測電路中的兩點上。它的高阻抗特性確保在連接到電路時，不會對被測電路的電壓產生顯著影響。

　　例如，在測量一個電池兩端的電壓時，將電壓探頭的兩個測試端分別連接到電池的正負極上。

　　三、內部電路結構

　　1.電流探頭

　　基于電磁感應原理的電流探頭內部包含磁芯和感應線圈。當被測電流產生的磁場穿過磁芯時，感應線圈中會根據電磁感應定律產生感應電動勢，然后通過積分電路等轉換為與被測電流成比例的電壓信號。

　　基于霍爾效應原理的電流探頭內部有霍爾元件、控制電流源以及信號調理電路等。被測電流產生的磁場作用于霍爾元件，在霍爾元件中產生霍爾電壓，然后通過信號調理電路將其轉換為與被測電流成比例的電壓信號。

　　2.電壓探頭

　　電壓探頭內部主要是高阻抗的分壓電路或者放大器電路等。高阻抗是為了減少對被測電路的分流影響，分壓電路可以將高電壓轉換為適合測量?jī)x器顯示的低電壓信號，放大器電路則用于對微弱電壓信號進行放大以便準確測量。

　　四、對被測電路的影響

　　1.電流探頭

　　基于電磁感應原理的電流探頭對被測電路的影響相對較小，因?yàn)樗恍枰苯哟?lián)接入電路。基于霍爾效應的電流探頭，如果串聯接入電路，由于其自身的電阻等因素，可能會對被測電路的電流產生一定的影響，但在設計良好的情況下這種影響通常是可以忽略的。

　　例如，在一個低功率的電子電路中，如果電流探頭的電阻較大，可能會導致電路中的電流略有下降，但如果探頭的電阻在毫歐級別，對于大多數電路來說影響很小。

　　2.電壓探頭

　　由于電壓探頭是高阻抗的，它對被測電路的影響主要是在并聯接入時可能會有極小的分流作用。但在正常情況下，這種分流作用非常小，幾乎可以忽略不計。

　　例如，在測量一個高阻抗電路中的電壓時，即使電壓探頭有一定的分流，由于電路本身的高阻抗，對測量結果的影響也非常小。
