知用CYBERTEK低頻交直流電流探頭CPL2000A的使用說明

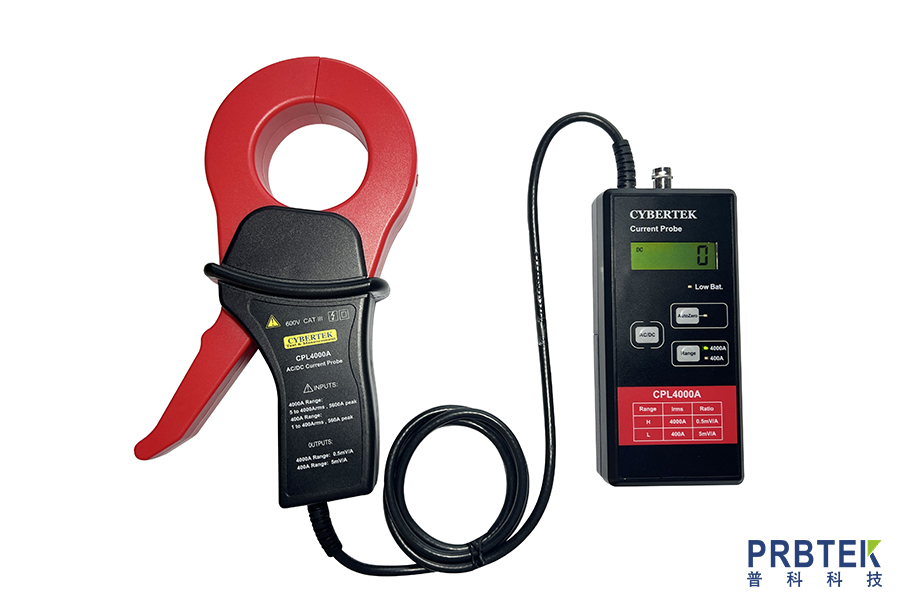

　　知用CPL2000A是一款能夠同時測量直流和交流的電流探頭，是業界獨創的示波器探頭+鉗形電流表合二為一的儀器。無需連接任何設備直接顯示電流有效值，同時也可以連接示波器測量波形。業界獨創的傳感器設計，在業界同類產品的體積下達到兩倍的電流測量能力(4000ARMS)，同時確保優秀的環內精度。鉗形電流表功能的顯示精度高達4位半。業界獨創的電池和USB 雙供電。

　　CPL2000A 測量電流最大 2000Arms,峰值電流 3000Apk，帶寬為 10kHz(-3dB);CPL4000A測量電流最大 4000Arms,峰值電流 5600Apk，帶寬為 5kHz(-3dB)。提供兩個量程切換，根據電流大小選擇合適量程;具有自動調零功能，使用方便;帶有電源和電池低電壓報警指示燈，過載報警聲;可使用電池供電或者外部電源供電，使得測量更加方便;標準的 BNC 輸出接口,方便和示波器等其它設備的連接，可使用 BNC 轉雙香蕉插頭連接萬用表測量 AC 和 DC 電流;帶有LCD 顯示屏，可顯示 DC～400Hz 有效值。通常用于工頻測量﹑電機驅動﹑電源等場合。

　　使用方法

　　將示波器的耦合方式設置為 DC;示波器輸入阻抗設置為 1MΩ;為方便讀數，可以把示波器的顯示單位由電壓改為電流顯示。如果示波器沒有此功能，只能手工換算。設置相應的衰減倍數，比如探頭選擇 2000A 檔位(1mV/A)，示波器設置 1000X，選擇200A 檔位(10mV/A)，示波器設置 100X;通過標配的雙端 BNC 同軸線纜將探頭 BNC 輸出接口與示波器的輸入端連接。

　　電壓開關打到 ON 位置，電源指示燈點亮為綠色。

　　根據測試電流大小，通過按鍵選擇合適的量程。

　　注意：不同的量程對應示波器不同衰減倍數。

　　按下自動調零按鍵，實現探頭自動調零。調零成功后，蜂鳴器會發出“滴滴”兩聲;否則發出“滴”一聲長響，表示調零失敗。注意外界的磁場可能對本探頭的直流零位有輕微的影響，調零完成后請不要再挪動。

　　打開電流探頭的鉗口并夾住被測導體。

　　注意：電流探頭鉗口有方向指示，被測電流流向和方向指示相同時輸出正，被測電流流向和方向指示相反時輸出負。

　　適當?shù)恼{(diào)節示波器垂直靈敏度以獲得穩定的波形。示波器設置 DC 耦合時，將同時看到電流的DC 和 AC 分量;設置 AC 耦合時，只能看到 AC 分量。

　　LCD 顯示的是 DC~400Hz 測量電流的有效值，如 LCD 顯示“40.5”，代表被測電流有效值是40.5A;測量 AC/DC 電流，需按“AC/DC 按鍵”選擇相應的檔位，否則LCD顯示數值不準確(BNC 輸出則不分交直流);顯示“-OL.-”代表超量程上限，顯示“-UL.-”代表超量程下限。
