RIGOL普源示波器電流探頭PCA2030的使用方法步驟

　　RIGOL普源示波器電流探頭PCA2030可直接與波形測量儀器的 BNC輸入連接器相連，通過傳感器頭連接被測導體，可輕松捕獲電流波形。

　　電流探頭使用方法

　　測量準備

　　1. 準備一臺波形測量儀器。

　　2. 將波形測量儀器連接至交流電源。

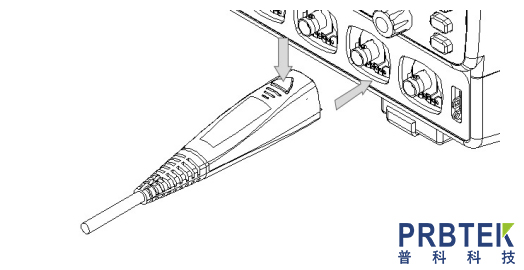

　　3. 將電流探頭的輸出連接器連接至波形測量儀器的輸入端。

　　4. 打開波形測量儀器的開關，并檢查電源指示燈是否點亮。

　　5. 打開電流探頭后，請等待至少30分鐘。剛接通電源時，由于預熱等因素，將產生明顯的零點漂移，因此，為保證測量的準確性，執行測量前，應將電流探頭預熱30分鐘以上。

　　消磁和零位調整

　　1. 如果波形測量儀器的輸入為地電平，應將其基線調整至零位。

　　2. 將波形測量儀器的輸入耦合設置為直流。

　　注意

　　斷開輸出連接器與波形測量儀器的連接時，首先解除鎖緊，然后將連接器拔出。未解除鎖緊而直接拔出或拉扯電纜線可能損壞終端連接器。

　　若使用 BNC 轉香蕉插頭或其它類似連接器連接除BNC 連接器之外的輸入端，請注意保證極性正確。

　　當電流探頭的電流傳感器連接被測導體時，請勿進行消磁操作，因為消磁操作會導致電流流入導體，可能會損壞被測電路的器件。

　　鑒于上述考慮，由于為電流探頭供電將產生消磁波形，因此為電流探頭供電前，請確保電流探頭未連接被測導體。

　　3.請確保電流傳感器處于鎖緊狀態(對于PCA1030/PCA2030，滑動開關應處于LOCK位置:對于PCA1150/PCA1500，滑動開關上面顯示LOCK標識且無UNLOCK 標識顯示)。

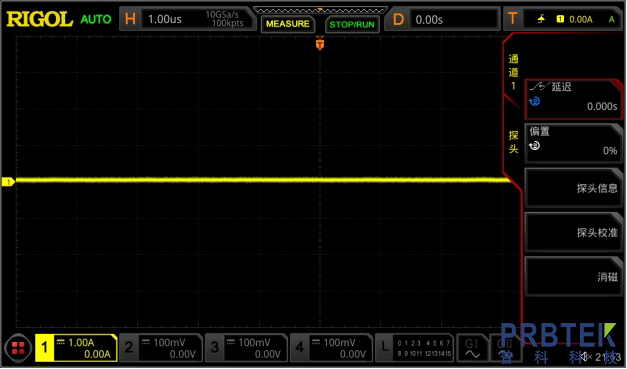

　　4.在波形測量儀器上執行消磁操作。

　　5.在波形測量儀器上執行零位調整操作，將基線調至零位。

　　備注:

　　對于PCA1030/PCA2030，當通過波形測量儀器的零位調整功能無法實現零位調整時，可以通過粗調調整器將基線調整至波形測量儀器的零位調整功能可調節的范圍內。

　　調整粗調調整器時，請勿用力過大，否則，可能導致調整器脫落。請使用符合如下要求的一字螺絲刀:螺絲刀頭由陶瓷等非導電物質制成，厚0.4mm，寬1.8mm，長度不小于10mm。

　　測量步驟

　　1.檢查并確保測量系統安全且上述準備工作已就緒。

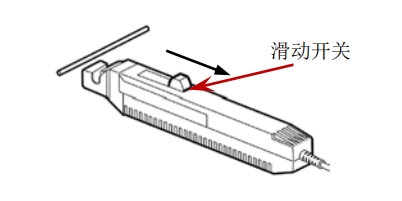

　　2. 按照下圖箭頭所示方向撥動滑動開關打開電流傳感器(對于PCA1030/PCA2030，滑動開關處于OPEN位置:對于PCA1150/PCA1500,滑動開關上面顯示UNLOCK標識，LOCK標識消失)。

　　3.調整電流傳感器，使其電流方向標識與待測導體中的電流方向一致，使用電流傳感器連接待測導體，并使待測導體位于孔中心。

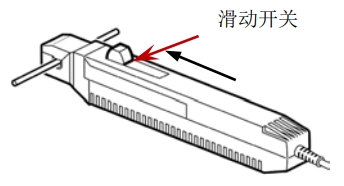

　　4.按照下圖箭頭所示方向撥動滑動開關將電流傳感器鎖緊(對于PCA1030/PCA2030,滑動開關應處于LOCK位置:對于PCA1150/PCA1500,撥動滑動開關直至上面顯示LOCK標識，UNLOCK 標識消失)。

　　5. 此時，您可以查看電流波形。PCA1030/PCA2030的輸出增益為0.1V/A,PCA1150/PCA1500的增益為0.01V/A。您可以通過波形測量儀器的電壓靈敏度計算出電流靈敏度。例如，對于PCA1030，波形測量儀器的電壓靈敏度為10mV/div，則電流靈敏度為(10mV/div)/(0.1V/A)=100mA/div。

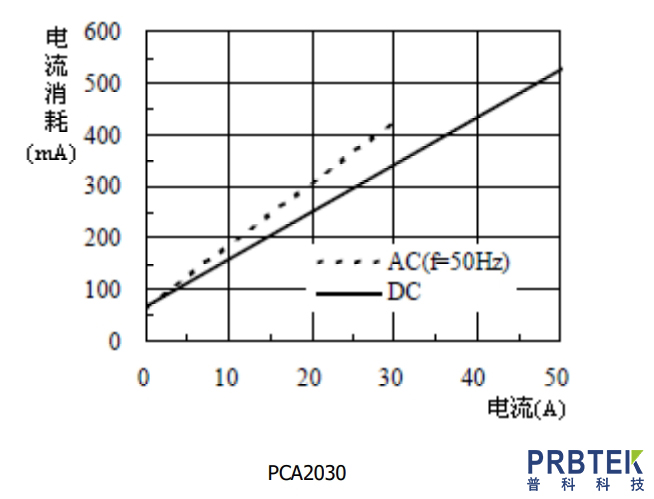

　　備注：電流探頭的電流消耗取決于被測電流。下圖為輸出電流與電流消耗之間的關系曲線:
