使用TCP0030A進行電流測試的具體操作步驟

　　在實際應用中，如果要測量電源、三相電機、電源、電機驅動器等，就會用到電流探頭。實時示波器可配合電流探頭進行電流波形的觀察和分析，進行電流測試。并且可以使用示波器的Math功能測量瞬時功率、視在功率、有效功率等功率參數，也可以使用示波器的功率分析軟件完成自動功率測量。下面詳細介紹用TCP0030A進行電流測試的具體操作步驟。

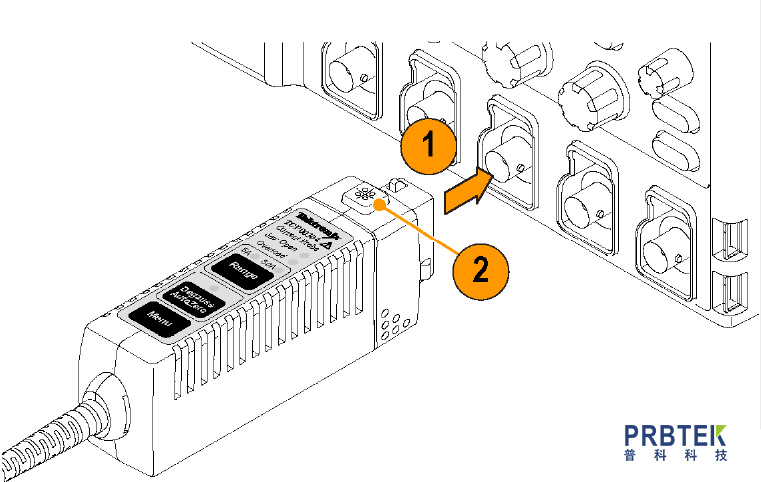

　　Step1. 將探頭接到示波器TekVPI 通道;

　　Step2. 要斷開連接，請先按閉鎖按鈕，然后將探頭從示波器中取出;

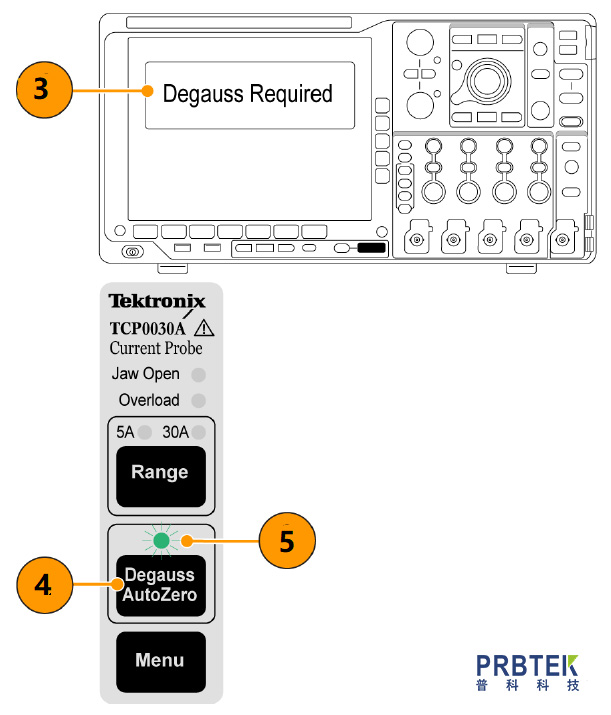

　　Step3. 當示波器識別出探頭后，示波器的屏幕會彈出警告提示，需要消磁和調零，探頭上的Degauss/Autozero(消磁/自動校零)狀態LED 也會顯示紅色并閃爍，指示需要消磁;

　　Step4. 要給探頭消磁，首先要把探頭電流鉗關閉，然后按下探頭上或示波器消磁菜單上的Degauss/AutoZero(消磁/自動校零)按鈕;

　　Step5. 如果Degauss/AutoZero狀態LED 綠燈顯示，表示消磁程序成功運行，探頭處于正常工作模式;

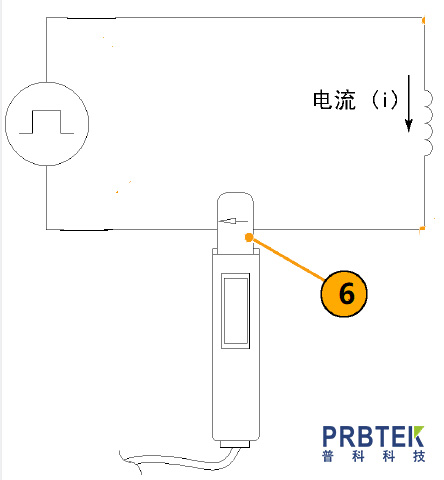

　　Step6. 將探頭固定到電路中被測導線，并關閉并鎖定卡在導線上電流鉗;

　　Step7. 使用“自動設置”調節示波器，顯示穩定波形，讀取示波器顯示屏幕上的測量值。
