如何正確使用10x無源探頭

　　10x無源探頭是我們最常使用的探頭，幾乎每個示波器都標配這種探頭，但是即使這樣，我們對它的認識上還是存在很多誤區，并且錯誤的使用，導致測試結果的不準確，本文將介紹如何避免常見錯誤，并最大程度地利用好無源探頭。

　　10x無源探頭的最佳用法

　　使用10x無源探頭時，有五個重要的最佳測量準則要遵守，以獲得10x探頭的最佳性能并避免常見的錯誤：1. 使用示波器前面板上的校準參考信號來補償探頭。2. 始終嘗試使用可最大程度地減小環路電感的前端，較小的彈簧接地線或使用同軸連接DUT，將減少振鈴失真，并將探測帶寬擴展到最高頻率。3. 始終嘗試使用同軸與DUT連接，以減少?gòu)谋镜丨h(huán)境拾取射頻干擾(RF)4. 探測低阻抗源時，考慮增加一個200Ω的串聯電阻，以消除來自前端回路電感和10x探頭輸入電容的振鈴。5. 切記10x探頭的輸入阻抗為9.5pF電容;不是10MΩ。

　　調整探頭補償

　　使用10x探頭時，第一步也是最重要的一步是調整其補償，即使對于20 MHz帶寬或上升時間長達50 ns的信號，補償對于使探頭的信號失真最小化也很重要。要檢查探頭補償，將探頭連接到示波器前面板上的Cal參考信號，圖1顯示了HDO4096示波器前面板的連接圖。

　　圖1 顯示的是Cal參考端子的特寫

　　在Cal端子處是一個1Vpk-pk，1kHz方波，其固有上升時間約為3 ns，源阻抗為800歐姆，高阻抗是一項安全特征，可防止探頭的接地夾意外連接至Cal信號輸出引腳，在這種情況下，電流被限制在1 mA左右，不會對探頭、示波器或操作人員造成危險。

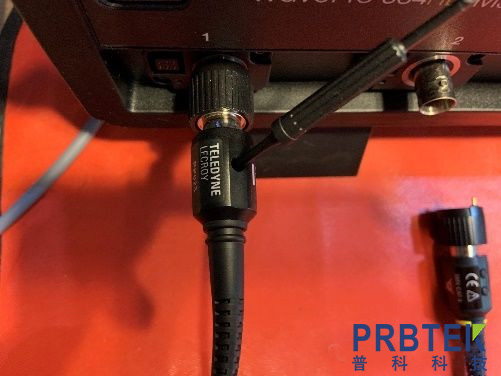

　　圖2 用電纜插頭端的螺釘對10倍無源探頭進行補償

　　每個示波器都可以將此上升時間短的1 kHz信號作為參考信號來調整10x探頭的補償，示波器探頭補償可以通過探頭末端的小定位螺釘進行調節。正確調整補償后，測得的方波將看起來像平坦的方波，但是，當探頭補償不足或補償過度時，平坦邊緣會變形(圖3)。

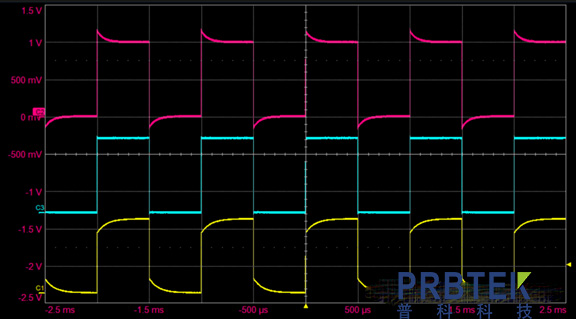

　　圖3. 從上到下顯示的是相同的10x探頭在不同的補償設置下測得的Cal信號：過補償，正確補償，欠補償

　　考慮到可以在此1kHz方波中看到補償?shù)挠绊?，可以證明，即使對于低速信號，補償也很重要，在使用任何10x無源探頭之前，請務必使用方波Cal信號檢查其補償，如果方波不是如圖2中所示那樣平坦，則調整補償螺絲直到其變平。
