知用CYBERTEK高精度電流探頭CTB1000A的操作方法及使用注意事項

　　概述

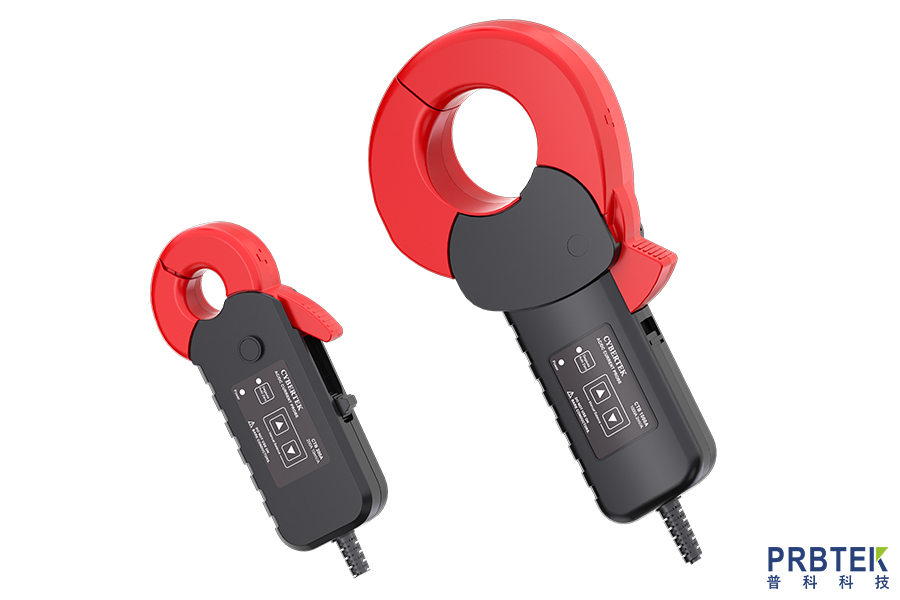

　　CTB 系列電流探頭是一款能夠同時測量直流和交流的高精度電流探頭。采用高性能磁通門技術，易于使用的開口鉗電流傳感器，高達 0.2%的測量精度，極低的零位和幅值精度溫漂?？晒ぷ髟?40到 85℃環境溫度。最大測量導體直徑 50mm，最大測量電流高達 2000A。CTBxxxA 配合CTB104/A(四通道高精度電流探頭電源)使用;CTBxxxB 用 12V 適配器供電;CTBxxxC 用±12V 供電(雷莫接口)，可以兼容部分功率分析儀的供電接口，無需額外電源;CTBxxxD 用 12Pin 航空接口，也是可以兼容部分功率分析儀的供電接口。主要用于高精度的電流測量，配合功率分析儀使用，實現功率分析。

　　應用

　　電源(開關式和線性)設計

　　新能源﹑電動汽車設計

　　變頻家電

　　電工實驗

　　逆變器/變壓器設計

　　電子鎮流器設計

　　工控/消費電子設計

　　發動機驅動裝置設計

　　電力電子和電力傳動實驗等

　　交通運輸系統(電動車輛、機車、航空電子設備等)設計

　　使用時的注意事項

　　不同系列的產品搭配不同的電源使用，輸出連接示波器時，請選擇高輸入電阻的(1MΩ)。若輸入電阻為 50Ω，則不能正確測量。

　　確保被測電流不要超過最大電流。超過額定值，磁芯會飽和。磁芯飽和會導致在飽和的過程中發生波形部分被削掉，過大的沖擊電流，甚至?xí)?dǎo)致磁芯無法正確消磁，需重新調零。

　　變壓器、大電路等強磁場，無線電等強電流靠近時，有可能導致無法正常測定。

　　有時被測電流的頻率，會導致共振音的產生，這對測定沒有影響。

　　會因被測導體在傳感器頭內的位置不同而產生影響，請把被測導體調至傳感器頭內中央位置。

　　測定時把鎖定控制桿推至“unlock”標志消失為止。

　　若在高頻率領域，插入電路的高電位測的話，有可能會受到噪音影響，必要時可限定波形觀測器的頻段，或請插入低電位側。

　　不能在電流輸入狀態下進行消磁調零操作，或者偏置調節操作。

　　探頭的偏移輸出因周圍的環境(地磁，磁場發生設備)、溫度而異，請在實際測量場所狀態下先消磁調零。

　　探頭可能會因為掉落等碰撞而產生偏移。

　　請在關閉鉗口的狀態下實施消磁調零。

　　測量直流或者低頻(1kHz 以下)的低電流時，將導體在鉗口上纏繞幾圈，可相對的提高靈敏度。通過將導體纏繞 10 圈，輸出測量電流的 10 倍信號。

　　如果在高頻范圍內夾緊電路的高電位側，則可能會受到公共模式噪音的影響。請根據需要夾緊低電位側。

　　探頭采用磁通門技術原理，輸出會有 1.6MHz 左右的諧波噪音。

　　測量 1kHz 以上的高頻大電流時，可能會受導體位置影響而產生誤差增加，波形畸變等情況。請將導體盡可能的配置在中心位置。對于周圍未夾住測試的導體，流過500A 以上或者1kHz 以上的高頻大電流時，盡可能的遠離鉗口，否則可能會造成測量誤差，波形畸變等情況。

　　拔出輸出端子時，請在解鎖后，拔出連接器，未解鎖硬拽或硬拉電纜的話，輸出終端會受損。

　　持續最大輸入范圍是由機體自身發熱后溫度上升形成的固定值，請不要輸入超出該固定值的電流，可能會損害機器。

　　持續最大輸入范圍會因測定電流的頻率不同而不同。超過最大電流連續使用會導致探頭燒毀。

　　當持續輸入超出最大輸入范圍的電流時，會因傳感器的發熱，變得不能正常輸出。請立即停止輸入電流，需要充分冷卻后，才能進入下一次的正常運作。

　　測量步驟：

　　電流探頭連接電源。

　　電流探頭輸出接口通過 BNC 線連接示波器，功率分析儀等終端設備。

　　接通電源。

　　執行消磁調零:可以通過探頭上的按鍵實現消磁調零，也可以通過高精度電流探頭電源上的按鍵實現。

　　通過鎖定推桿解除鉗口的鎖定。

　　通過打開/關閉手柄打開鉗口。

　　按照電流方向夾入被測導線(如果方向夾反，會導致輸出信號反轉)，關閉鉗口。

　　通過鎖定推桿鎖定鉗口。

　　開始測量。

　　測量結束后，從導體上拆下本機器。

　　切斷高精度電流探頭的電源。

　　從高精度電流探頭電源上拆下本機器。
