同步示波器以獲得更高通道數時需要考慮的 3 件事

　　構建測試系統時，可能需要測量比單個示波器利用其可用通道捕獲的信號更多的信號。為了增加測試系統中示波器通道的數量，常見的方法是組合多個示波器。多通道測量適用于各種場景，例如捕獲復雜的粒子物理實驗、測量大量電源軌以及分析三相電源轉換器。

　　這些測量包括檢測影響串行總線的電源串?dāng)_、分析 RF 干擾以及驗證輸入 I/O 信號的完整性等任務。在多通道應用或測量場景中，保持通道之間的精確同步對于準確分析整個被測系統內的時序關系至關重要。

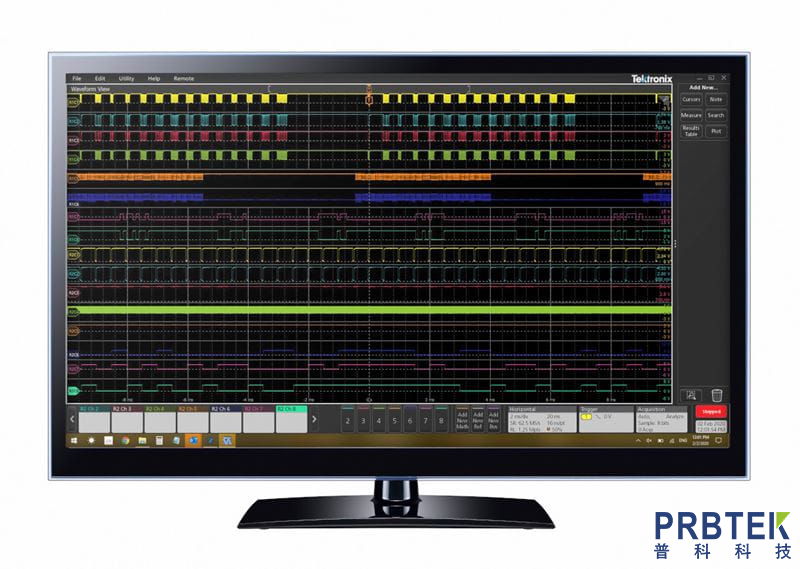

　　圖 1：TekScope PC 分析軟件

　　當同步捕獲許多信號很重要時，有多種選項可用于同步示波器。我們來談?wù)勈褂? 系列 B MSO、 6 系列 B MSO和TekScope PC 分析軟件同步多范圍測量系統的三種方法 (圖 1)。

　　1.使用外部源的低偏差同步方法

　　最精確的同步方法依賴于將觸發信號分配到多個示波器的單個觸發源。這是通過利用功率分配器(BNC 或 SMA)將觸發信號均勻地饋送到所有儀器來實現的。為了確保準確的同步，連接分路器和每臺儀器的電纜必須具有相同的長度，最好使用相位匹配的電纜。這種方法最大限度地減少了因傳播延遲變化而產生的偏差。通過通過布線和分路器保持一致的傳播延遲，儀器可以實現同步觸發條件，緊密復制單個示波器的通道間時序。

　　使用高質量的功率分配器對于確保觸發信號的完整性至關重要。該分配器充當平衡分壓器，將 50 Ω 觸發源連接到 50 Ω 電纜，然后將其連接到示波器上的 50 Ω 輸入。分離器會降低施加到每個示波器的觸發信號的幅度，因此在設置觸發電平時考慮到這一點非常重要。

　　必須注意分路器的規格和觸發信號的要求。例如，為了驅動 5 或 6 系列 B MSO 的輔助觸發輸入，大于 500 mV 的信號是最佳的。提供更大的觸發信號可以提高示波器的觸發系統響應和穩定性，從而獲得更好的時滯結果。因此，使用適當?shù)姆致菲鞑⒋_保足夠大小的觸發信號將保持出色的觸發信號完整性。

　　2.基于探針的同步方法

　　如果外部觸發源不可用或無法驅動 50 歐姆分路器，實現同步的另一種方法是在每個示波器上探測相同的觸發源。雖然這種方法提供了出色的計時精度，但其代價是犧牲每個示波器上的一個通道。然而，由傳播延遲差異引起的時滯仍然在示波器的時滯設置范圍內。

　　為了最大限度地減少總體偏差，建議使用有源探頭，例如Tektronix TAP4000 (見圖 2)。該探頭的脈沖上升時間小于 115 ps，非常適合減少觸發抖動。此外，TAP4000 探頭的輸入電容低至 0.8 pf。請記住，每個探頭的電容都是累加的，因此電路必須處理額外的負載。

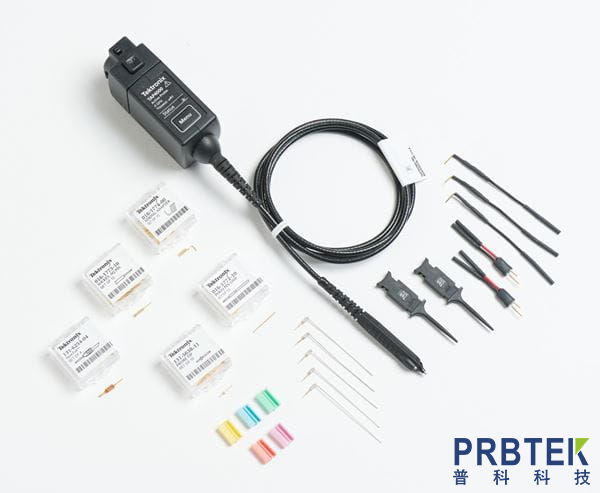

　　圖 2：泰克 TAP4000 單端低壓探頭

　　要在兩個示波器之間實現基于探頭的同步方法，請將示波器探頭(最好是 TAP4000)連接到每個示波器的通道。使用兩個探頭上具有相同長度的相同類型的探頭尖端探測相同的信號。被探測的觸發信號必須具有相對較快的上升時間(大約 50-100 皮秒)。在示波器上，啟用簡單的邊沿觸發，并將每個示波器上的觸發電平設置為中間量程。請注意，觸發電平的任何差異都可能會引入額外的偏差。

　　根據所使用的觸發源，使用這種方法應該可以實現數十皮秒范圍內的總體偏差。當外部觸發源不可用或無法滿足特定觸發要求時，此方法提供了可行的同步解決方案。

　　3.適用于時序要求不太嚴格的應用的簡化同步方法

　　當多示波器系統不需要極低的偏移時，它可以在設置中提供更大的靈活性。

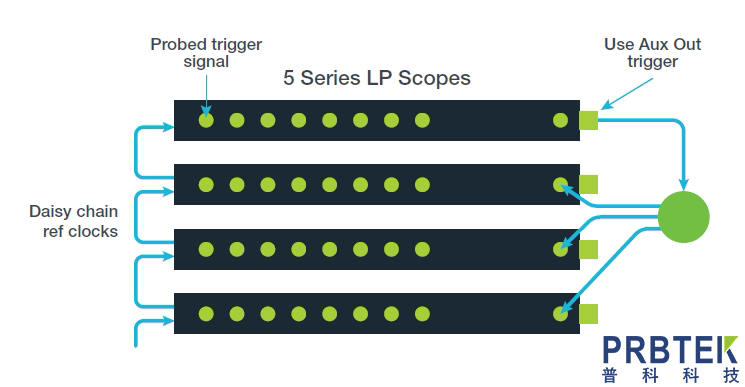

　　圖 3：主示波器的輔助觸發作為信號源通過分路器饋送到其他示波器

　　在上面的配置中(圖 3)，主示波器的輔助觸發用作通過分路器饋送其他示波器的信號源。在 5 或 6 系列 B MSO 中，觸發事件和 Aux Out 信號之間存在標稱 900 ns 的時滯。通過使用分路器和匹配的電纜，可以最大限度地減少對其余示波器的任何額外偏斜。

　　如果記錄長度足夠長，則可以應用水平標記設置中的觸發延遲設置來糾正觸發和輔助輸出之間的偏差。此設置的優點是可以使主示波器上的任何通道都充當觸發源，從而釋放其余示波器上的所有通道用于信號采集。
