泰克/TEKTRONIX示波器無源探頭TPP0502

TPP1000、TPP0500B、TPP0502 和 TPP0250 型號是泰克推出的高帶寬通用探頭，提供了這一產品系列之前從未使用的突破性技術規格。這些型號的探頭專門針對泰克 MDO3000、MDO4000、MSO/DPO5000 和 5 系列 MSO 系列示波器而設計，能夠提供高達 1 GHz 的模擬帶寬，容性負載低于 3.9 pF。

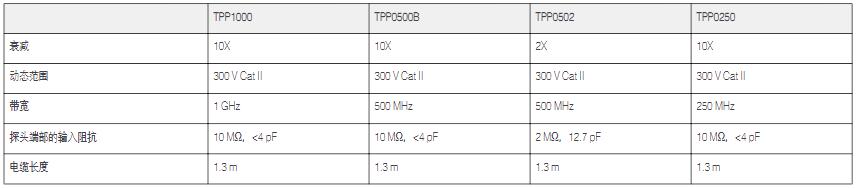

主要性能指標：

1 GHz、500 MHz 和 250 MHz 探頭帶寬型號

<4 pF 輸入電容

10X 和 2X 衰減系數

300 V CAT II 輸入電壓

適用于 MDO3000、MDO4000、MSO/DPO5000 和 5 系列 MSO 系列示波器

主要特點

緊湊型探頭頭部，適合探測小型幾何電路元件

探頭主體較小，更容易觀察待測設備

剛性端部，保證了待測設備的連接性

小型 MMCX 可更換端部套筒，用于建立安全的免手持連接（僅限 TPP1000）

0.1 英寸（2.54 毫米）和 0.062 英寸（1.57 毫米）方針適配器連接到 MMCX 端部套筒，可輕松建立與方針頭以及 0402 組件之間的免手持連接（僅限 TPP1000）

可更換的探頭端部套筒

較大附件套件，具有多種連接能力

連接能力

集成的示波器和探頭測量系統提供智能通信，可自動縮放和調整示波器顯示屏上的單位，以與探頭衰減匹配

內置交流補償優化了整個頻率范圍的信號路徑

應用

低功率設備

維修

生產工程測試

研發
