示波器探頭在使用中容易被忽視的幾點注意事項

　　本文主要談?wù)勍ㄓ?a href="http://www.jmcsled.cn/products/" target="_self" title="示波器探頭">示波器探頭在使用中容易被忽視的幾點注意事項。

　　一、帶寬

　　這個通常會在探頭上寫明，如果探頭的帶寬不夠，示波器的帶寬再寬也無用。這點在購買二手示波器的配套檢波探頭時最需要注意。

　　二、探頭的阻抗匹配

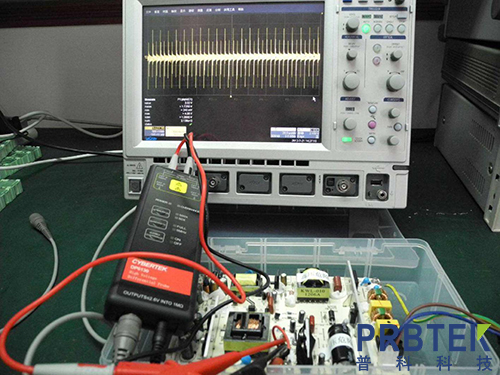

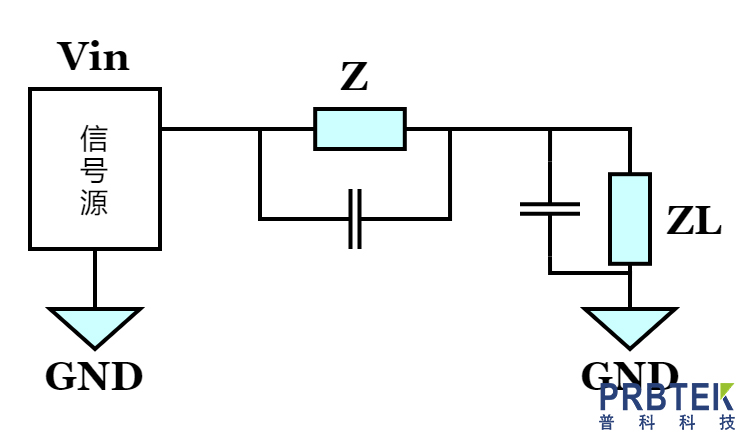

　　探頭在使用之前應該先對其阻抗匹配部分進行調節，通常在探頭的檢測線靠近示波器一端(BNC頭端內部)有一個可調電容，一些探頭在靠近探針一端也有可調電容，它們是用來調節示波器探頭的阻抗匹配的，如果阻抗不匹配的話，測量到的波形將會變形。

　　調節示波器探頭阻抗匹配的方法如下：

　　▲1. 將示波器的輸入選擇打在GND上，然后調節Y軸位-移旋鈕使掃描線出現在示波器的中間。檢查這時的掃描線是否水平(即是否跟示波器的水平中線重合)，否則，需要調節水平平衡旋鈕(通常模擬示波器有這個調節小孔，需要用螺絲刀伸進去調節，對于數字示波器不用調節)。

　　▲2. 將示波器的輸入選擇打到直流耦合上，并將示波器探頭接在示波器的測試信號輸出端上。然后調節掃描時間旋鈕，使波形能夠顯示2個周期左右。調節Y軸增益旋鈕，使波形的峰一峰值在1/2屏幕寬度左右。觀察方波的上、下兩邊，看是否水平。

　　如果出現過沖、傾斜、臺階、毛刺等現象，則說明需要調節測試線上的匹配電容，直到上下兩邊的波形都水平為止。

　　▲3. 探頭前端手柄上有一個量程選擇的小開關，當選擇×1擋時，信號是沒經衰減進入示波器的：而選擇×10擋時，信號是經過衰減1/10再到示波器的。因此，當使用示波器的×10擋時，應該將示波器上的讀數擴大lO倍才是實際的讀數。

　　另外，×10擋的輸入阻抗比×1擋要高得多，所以在測試驅動能力較弱的信號波形時。把探頭打到×10擋可更好地測量。

　　但要注意，在不確信號電壓高低時，也應當先用×10擋測一下，確認電壓不是過高后再選用正確量程擋測量，養成這樣的習慣是很有必要的。

　　▲4. 示波器探頭在使用時，要保證地線夾子可靠地接地(被測系統的地，非真正的大地)，不然測量時，就會看到一個很大的50Hz的信號，這是因為示波器的地線沒連好，而感應到50Hz工頻而產生的。

　　三、檢測方法

　　將示波器調節到合適的掃描頻率和Y軸增益，然后用手觸摸探頭中聞的探針，這時應該能看到波形，通常是一個50Hz的信號。

　　如果這時沒有波形，可以檢查探頭中間的信號線是否已經損壞。然后，將示波器探頭的地線夾子夾到探頭的探針(或者是鉤子)上，再去用手觸摸探頭的探針，這時如果看不到剛剛的信號(或者幅度很微弱)，就說明探頭的地線是好的，否則地線已經損壞。

　　如果是連接夾子那條線斷路，通常重新焊上即可，必要時可更換，注意連接夾子的地線不要太長，。否則容易引入干擾(尤其是在高頻小信號環境下)。

　　示波器探頭的地線夾子應該靠近測量點，尤其是測量頻率較高、幅度較小的信號時，因為長長的地線，會形成一個環，它就像一個線圈，會感應到空間的電磁場。

　　另外系統中的地線電流較大時，也會在地線上產生壓降，所以示波器探頭的地線應該連接到靠近被測試點附近的地上。

　　最后，還有一個關于接地的問題，就是如果被測試設備已經使用了保護接地系統，這時示波器的電源搖頭接地端子一定不要再接地，否則有燒壞設備的危險。

　　在測試線與被測設備連接時，最好不要開機，如果無法避免，一定不要兩手抓住測試線和被測試設備的金屬部分，因有電擊危險(針對模擬示波器，尤其是采用CRT管的那類)。
