探頭的負載效應解讀

　　示波器探頭的負載效應是指連接到示波器輸入端的探頭對被測電路本身所造成的影響。當探頭被連接時，它形成了一個連接電阻和電容的網絡。這個網絡對于被測試電路來說就是一個負載，會影響到被測試電路的性能，如改變其阻抗。因此，在使用示波器時，需要注意探頭的負載效應，以避免對被測試電路的測量結果產生影響。

　　一、探頭的負載效應

　　當探頭探測到被測電路后，探頭成為了被測電路的一部分。 探頭的負載效應包括下面3部分：

　　1. 阻性負載效應;

　　2. 容性負載效應;

　　3. 感性負載效應。

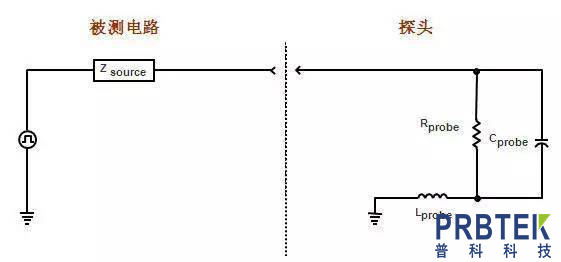

　　圖1 探頭的負載效應

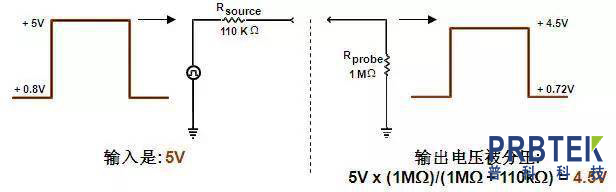

　　阻性負載相當于在被測電路上并聯了一個電阻，對被測信號有分壓的作用，影響被測信號的幅度和直流偏置。有時，加上探頭時，有故障的電路可能變得正常了。一般推薦探頭的電阻R>10倍被測源電阻，以維持小于10%的幅度誤差。

　　圖2 探頭的阻性負載

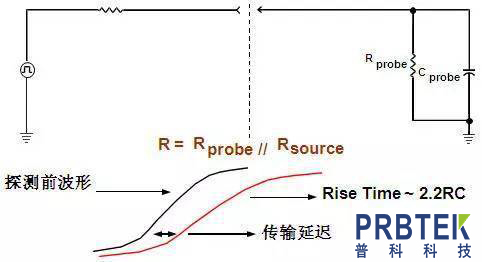

　　容性負載相當于在被測電路上并聯了一個電容，對被測信號有濾波的作用，影響被測信號的上升下降時間，影響傳輸延遲，影響傳輸互連通道的帶寬。有時，加上探頭時，有故障的電路變得正常了，這個電容效應起到了關鍵的作用。一般推薦使用電容負載盡量小的探頭，以減小對被測信號邊沿的影響。

　　圖3 探頭的容性負載

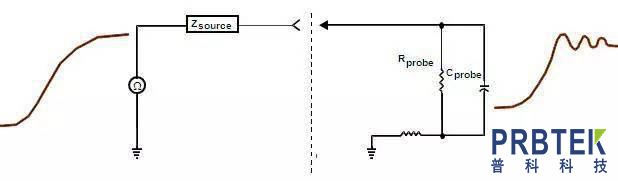

　　感性負載來源于探頭地線的電感效應，這地線電感會與容性負載和阻性負載形成諧振，從而使顯示的信號上出現振鈴。如果顯示的信號上出現明顯的振鈴，需要檢查確認是被測信號的真實特征還是由于接地線引起的振鈴，檢查確認的方法是使用盡量短的接地線。一般推薦使用盡量短的地線，一般地線電感=1nH/mm。

　　圖4 探頭的感性負載
