示波器電壓探頭的電路原理

　　示波器電壓探頭是一種電子儀器，用于測量電路中的電壓。它通常由一個探頭和一個接地線組成，可以通過接口連接示波器的輸入端。在使用示波器電壓探頭進行電壓測量時，需要了解它的電路原理，以便更好地應用該儀器。

　　示波器電壓探頭的基本原理是利用探頭的內部電路對電路中的電壓進行測量。它可以將電路中的高電壓轉換為示波器可以讀取的低電壓。探頭中的內部電路通常包含兩個對比器，它們的作用是將電路中的電壓轉換為數字信號，以便示波器可以讀取。這個數字信號也稱為探頭輸出信號。

　　探頭輸出信號是由一個參考電壓和測量電壓的比值構成的。參考電壓通常是一個穩定的內部電壓，可以被視為一個固定量。測量電壓是從探頭的接頭測量的，其大小和電路中的電壓成正比。比值的結果是輸出信號的幅度。假設探頭的參考電壓為1伏特，測量電壓為10伏特，則探頭輸出信號的幅度為10/1=10 (V/V)。

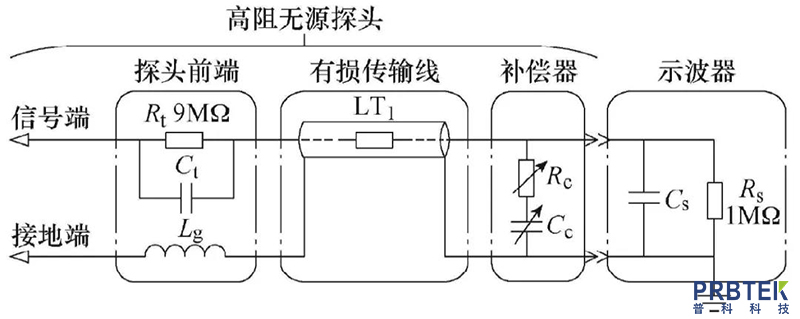

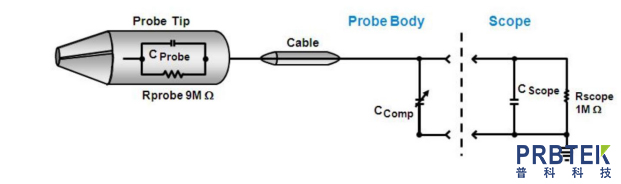

　　示波器電壓探頭的輸入阻抗對電路的影響也非常重要。輸入阻抗是指探頭的輸入端對電路中電流的阻抗。如果輸入阻抗太低，則會對電路產生負載效應，從而導致測量結果不準確。因此，示波器電壓探頭的輸入阻抗通常很高，一般為1MΩ或更高。

　　示波器電壓探頭的電路原理涉及到一些技術參數。其中，帶寬是指探頭可測量的頻率范圍。帶寬通常受到探頭長度、接頭大小和探頭電容等因素的限制，探頭的帶寬越寬，其測量的頻率范圍也就越廣泛。誤差是指由于探頭電路本身和測量環境等因素引起的測量誤差。誤差通常由探頭輸出信號與實際測量值的差異來表示。

　　總之，示波器電壓探頭是一種非常重要的電子測量儀器。了解其電路原理可以更好地使用和理解該儀器，從而實現精確的電壓測量。如您使用中還有其他問題，歡迎登錄西安普科電子科技www.jmcsled.cn
