無源探頭與有源探頭的安全性差異解析

在電子測量領域，探頭作為示波器與被測電路之間的關鍵連接部件，其安全性不僅直接影響測量人員的人身安全，更關系到被測設備的完好性。無源探頭與有源探頭因結構設計、工作原理和性能參數的本質差異，在安全性表現上呈現出顯著區別，這種區別貫穿于絕緣防護、電壓耐受、信號干擾、操作風險等多個核心維度，需結合實際測量場景深入理解。

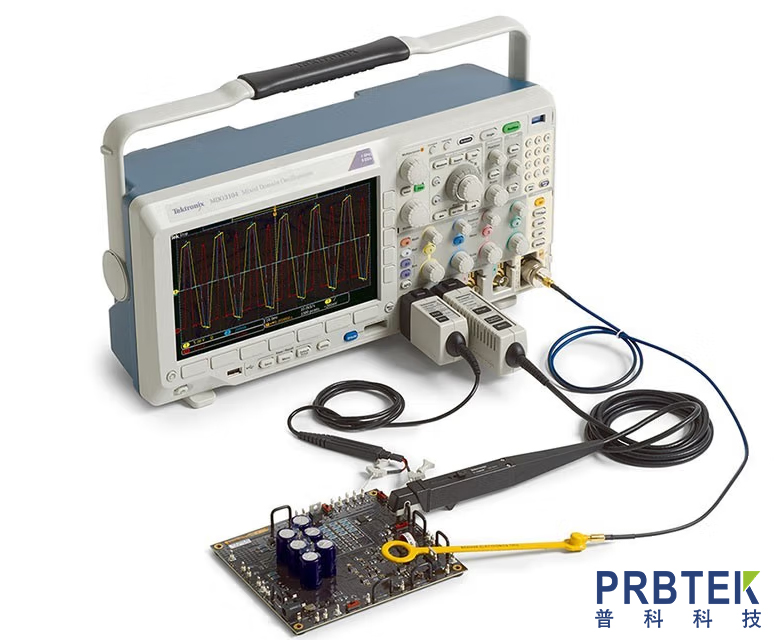

一、絕緣設計與電壓耐受能力：安全防護的核心屏障

絕緣性能是探頭安全的基礎，直接決定了其在高電壓環境下的防護能力，這也是兩類探頭安全性差異的核心體現。

無源探頭的結構相對簡單，通常由同軸電纜、分壓電阻（或電容分壓網絡）、探頭尖端和接地夾組成，無內置有源器件（如放大器、電源模塊）。其絕緣設計以 “物理隔絕” 為核心，依賴探頭線纜外層的絕緣護套、探頭桿的絕緣材質（如聚四氟乙烯、聚乙烯）以及探頭尖端與接地端之間的絕緣間距實現電壓防護。由于無需為有源器件預留供電或信號放大空間，無源探頭的絕緣層可設計得更厚、更緊密，且絕緣材質的選擇更側重 “耐高壓” 特性 —— 市面上常規無源探頭的電壓耐受范圍多為 300V~1000V（有效值），部分高壓專用無源探頭（如高壓差分探頭）甚至可耐受數萬伏電壓，且絕緣層的老化速度較慢，長期使用后仍能保持穩定的絕緣性能。

有源探頭則因內置了放大器、阻抗匹配電路等有源器件，需額外設計供電回路（如通過示波器 USB 接口供電或外置電源供電），這導致其絕緣結構更復雜。一方面，有源器件的工作電壓較低（通常為 5V~15V），對絕緣層的 “耐壓冗余” 要求更高 —— 若絕緣層破損，高電壓可能擊穿有源器件，進而引發探頭燒毀或示波器損壞；另一方面，為保證信號放大的穩定性，有源探頭的探頭桿通常更細（減少寄生參數），絕緣層厚度受限，常規有源探頭的電壓耐受范圍多為 100V~300V（有效值），僅少數高壓有源探頭可突破 500V，且絕緣層需同時隔離 “被測高電壓” 與 “內部低電壓電路”，一旦絕緣層出現微小裂痕或老化，就可能引發 “高壓串入低壓回路” 的風險，不僅損壞探頭，還可能通過供電線傳導至示波器，威脅測量設備安全。

二、信號干擾與被測電路保護：間接安全風險的差異

探頭對被測電路的干擾程度，以及在異常工況下對被測設備的保護能力，是安全性的另一重要維度，兩類探頭在此方面的表現截然不同。

無源探頭因無內置有源器件，不會向被測電路注入額外信號或電流，僅通過分壓網絡獲取信號，對被測電路的 “負載效應” 較小（尤其高阻抗無源探頭，輸入阻抗可達 10MΩ 以上）。這種 “被動測量” 特性使其在測量敏感電路（如微弱信號電路、模擬電路）時，幾乎不會干擾電路的正常工作，也不存在 “因有源器件故障導致電流倒灌” 的風險。例如，在測量單片機 IO 口電壓時，無源探頭不會因自身電路故障而向 IO 口注入電流，避免損壞單片機芯片。

有源探頭的 “主動放大” 特性則使其存在一定的間接安全風險。首先，有源探頭的輸入阻抗雖高（通常為 1MΩ 或 10MΩ），但內置放大器的輸入偏置電流可能對被測電路產生影響 —— 若測量低功耗電路（如微安級電流回路），偏置電流可能改變電路的工作狀態，甚至導致電路誤動作；其次，若有源探頭的供電回路出現故障（如供電電壓異常），放大器可能輸出錯誤信號，若該信號反饋至被測電路（如控制回路），可能引發被測設備的異常運行；更嚴重的是，若有源探頭的內部絕緣擊穿，高電壓可能通過放大器耦合至示波器，再通過示波器的接地回路傳導至其他設備，形成 “多點觸電” 風險。

三、操作風險與使用場景限制：安全性的實際落地差異

在實際操作中，兩類探頭的使用門檻和風險點不同，直接影響安全性的落地效果。

無源探頭的操作門檻極低，無需額外設置或校準（部分高精度無源探頭需進行探頭補償），僅需連接示波器通道和被測點，夾好接地夾即可使用。其風險點主要集中在 “高壓誤觸”—— 由于無源探頭的接地夾通常為金屬材質，若在高電壓測量中接地夾未可靠固定，可能與其他帶電部件接觸，引發短路；此外，無源探頭的線纜較硬（為保證絕緣性能），在狹窄空間操作時可能拉扯探頭尖端，導致接觸不良或絕緣層破損。但總體而言，無源探頭的操作風險可通過基礎安全培訓（如正確佩戴絕緣手套、檢查探頭外觀）有效規避。

有源探頭的操作風險則更復雜，主要源于 “功能依賴” 和 “校準要求”。首先，有源探頭必須依賴外部供電（如示波器的探頭電源接口），若供電中斷，探頭將無法工作，此時若誤將探頭留在高電壓測點，可能因無信號輸出而導致測量人員誤判，進而引發觸電；其次，有源探頭需定期進行增益校準和偏移校準，若校準失效，測量結果可能出現偏差，若基于錯誤結果調整被測電路（如高壓電源），可能導致電路過壓損壞；此外，有源探頭的探頭尖端通常為可更換設計，若更換的探頭尖端絕緣等級不匹配（如用低壓尖端測量高壓），將直接突破絕緣防護，引發安全事故。

從使用場景來看，無源探頭更適合高壓、強干擾、通用化測量場景，如電網電壓測量、工業設備高壓回路檢測等，其穩定的絕緣性能和低干擾特性可應對復雜環境；而有源探頭則更適合低壓、微弱信號、高精度測量場景，如射頻信號測量、高速數字電路信號完整性分析等，在這些場景中，其信號放大優勢顯著，且低電壓環境可降低絕緣風險。若將有源探頭用于高壓場景（如 220V 市電測量），即使短期內未出現絕緣擊穿，也會加速內部器件老化，埋下長期安全隱患。

四、總結：安全性選擇的核心原則

綜合來看，無源探頭與有源探頭的安全性差異本質是 “被動防護” 與 “主動性能” 的權衡：無源探頭以 “簡單結構 + 強絕緣” 為核心，在高壓防護、低干擾、操作便捷性上更具安全優勢，適合通用化、高電壓場景；有源探頭以 “主動放大 + 高精度” 為核心，在低壓、高精度場景中表現優異，但需通過嚴格的校準、供電管理和場景匹配來規避間接安全風險。

在實際選擇時，需遵循 “場景優先” 原則：若測量電壓超過 300V、被測電路為強電回路或?qū)Ω蓴_敏感，優先選擇無源探頭；若測量電壓低于 300V、需捕捉微弱信號或高速信號，選擇有源探頭，并確保定期校準、使用匹配的探頭附件，同時在操作前檢查供電和絕緣狀態。無論選擇哪種探頭，核心安全底線始終是 “先確認被測電壓等級、再檢查探頭絕緣性能、最后規范操作”—— 只有將探頭特性與安全操作結合，才能真正實現測量安全與精度的平衡。
