高頻電流探頭在電源質量與諧波分析中的應用

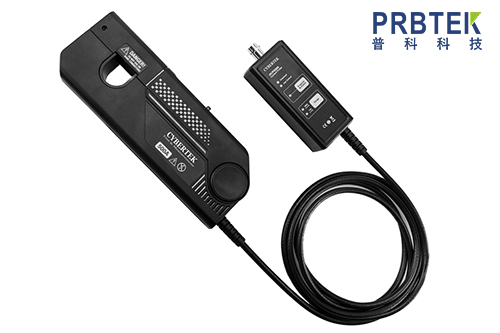

在現代電力系統中，電源質量會直接影響設備運行穩定性、系統能效及設備壽命。隨著非線性負載和電力電子設備的廣泛應用，諧波污染、電壓波動、三相不平等電能質量問題日益突出。高頻電流探頭作為關鍵測量工具，為電源質量評估與諧波分析提供了精準的數據支持。

一、電能質量測試的技術挑戰與需求

電源質量測試面臨多重技術挑戰：諧波頻譜復雜（含多次諧波和間諧波）、信號動態范圍大、測量環境惡劣（強電磁干擾、高共模電壓）。傳統測量設備難以同時滿足高帶寬、高精度和高抗干擾要求。高頻電流探頭憑借其寬頻帶特性（DC至數十MHz）、高精度測量能力（≤1%）和優良的隔離性能，成為解決這些挑戰的理想工具。

二、諧波測量與分析應用

總諧波畸變率（THD）精確測量

諧波畸變率是衡量電能質量的核心指標。使用高頻電流探頭進行THD測量時：

測量設置：采用AC耦合模式，設置采樣率≥200kS/s

數據分析：通過FFT獲得0-50次諧波頻譜

標準限值：參照IEEE 519標準，THD≤5%為合格

問題診斷：THD超標表明存在嚴重諧波污染

各次諧波含有率分析

不同諧波次數反映不同的污染源特性：3、5、7次諧波：通常來自整流設備和開關電源；

11、13次諧波：中頻爐、電弧爐等設備的特征諧波。

高次諧波（>25次）：高頻開關設備產生的諧波

間諧波檢測：間諧波（非整數倍諧波）可能引起燈光閃爍和設備異常：

來源分析：變頻器、循環變流器等設備

測量要求：高頻率分辨率（0.1Hz級）

影響評估：導致電機轉矩波動、保護誤動

三、三相不平衡度監測

不平衡度計算與評估：三相不平衡會導致額外損耗和設備過熱：

測量方法：三只探頭同步測量三相電流

計算公式：不平衡度= （最大偏差/平均值）×100%

標準限值：GB/T 15543要求≤2%

改善措施：調整單相負載分配，增加平衡裝置

零序電流分析：三相不平衡時產生的零序電流：

危害性：導致變壓器過熱、保護誤動

測量技術：矢量和法或直接測量中性線電流

治理方案：安裝零序?yàn)V波器或平衡電抗器

四、功率質量綜合分析

功率因數分析：諧波對功率因數的影響評估：

位移功率因數（DPF）：基波電壓與電流的相位差

真功率因數（TPF）：包含諧波影響的總功率因數

經濟性影響：功率因數過低導致電費增加

電壓波動與閃變：負載變化引起的電壓波動分析：

測量參數：短時閃變值（Pst）、長時閃變值（Plt）

影響因素：電弧爐、軋鋼機等沖擊性負載

限值標準：Pst≤1.0，Plt≤0.8

五、測試系統配置與最佳實踐

系統配置要求，完整的電能質量測試系統包括：

高頻電流探頭：帶寬≥50MHz，精度≤1%

電壓測量單元：同步測量電壓信號

數據采集器：多通道同步采集

分析軟件：專業電能質量分析平臺

測量操作規范，確保測量準確性的關鍵措施：

探頭校準：定期進行精度校準和消磁處理

采樣設置：采樣率≥200kS/s，記錄長度≥10s

觸發同步：采用線電壓同步觸發方式

環境記錄：記錄負載情況和環境條件

高頻電流探頭為電源質量與諧波分析提供了強大的技術手段，通過精確的諧波測量、三相不平衡分析和功率質量評估，幫助工程師全面了解供電質量狀況，制定有效的解決方案。
