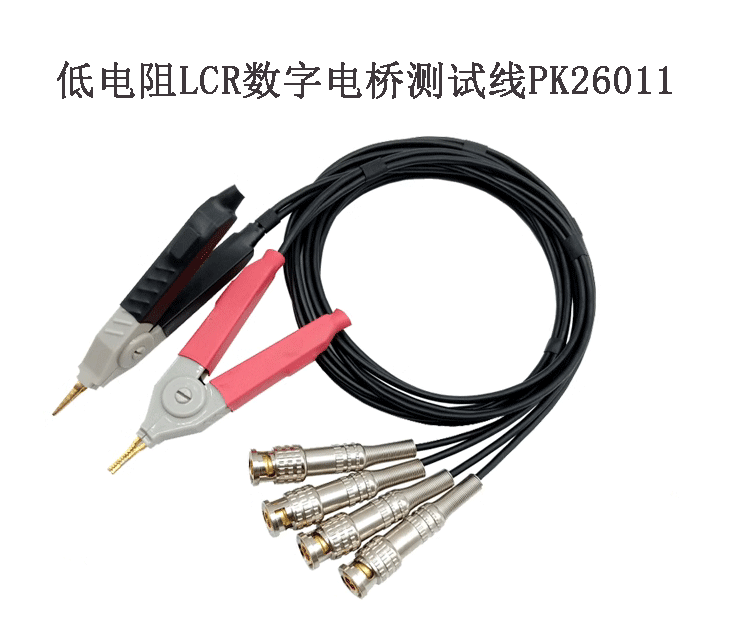

普科PK26011：國產高性價比四端開爾文夾測試線

一、痛點催生需求：低電阻測量為何離不開 PK26011？

在電子元件檢測、材料特性分析等場景中，低電阻（毫歐級甚至微歐級）測量是高頻需求。但傳統兩線測試夾在測量這類微小電阻時，往往 “力不從心”—— 導線自身電阻、夾子與被測件的接觸電阻，會直接疊加到測量結果中。例如，一根普通測試線的電阻約 10-50 毫歐，若被測電阻僅為 10 毫歐，誤差率會瞬間飆升至 100%，完全失去測量意義。

而普科科技（PRBTEK）推出的 PK26011 四端測試線開爾文夾，正是為破解這一痛點而生。作為專為低電阻 LCR 數字電橋設計的配套工具，它依托開爾文四線測量原理，將電流回路與電壓檢測回路徹底分離，從根源上消除附加電阻干擾，讓毫歐級低電阻測量精度不再 “妥協”。更關鍵的是，這款國產產品供應商報價僅約 88 元，在保證性能的同時，大幅降低了精密測量工具的使用門檻。

二、產品解析：PK26011 的 “硬核配置” 與設計巧思

1. 核心參數：精準測量的 “基礎保障”

從產品資料來看，PK26011 的參數設計完全圍繞 “低電阻精密測量” 展開，每一項配置都服務于 “降低誤差” 這一核心目標：

主體材質：高純度銅：銅是導電性僅次于銀的金屬，高純度銅材質能最大限度降低測試線自身的電阻損耗。相比普通銅合金材質，純銅主體可將導線電阻控制在 0.1 毫歐 / 米以內，避免因?qū)Ь€電阻影響低電阻測量結果。

線長：80cm：80cm 的線長是 “靈活性” 與 “穩定性” 的平衡選擇。過短的測試線會限制測量操作范圍，尤其是對大型器件或固定在設備上的電阻測量不便；過長則可能因?qū)Ь€寄生電感、電容增大，影響高頻場景下的測量精度。80cm 的長度既能滿足實驗室、生產線等多數場景的操作需求，又能有效控制寄生參數干擾。

塑殼：ABS 材質：ABS 塑料具備優異的絕緣性、抗沖擊性與耐溫性（-20℃至 80℃）。作為測試夾的外殼，它能有效隔絕外部電流干擾，避免操作人員觸電風險；同時，在日常使用中，即使受到輕微碰撞，也不易損壞，延長產品使用壽命。

2. 結構設計：開爾文原理的 “具象化落地”

PK26011 的核心競爭力在于其 “四端分離” 的結構設計，完美復刻開爾文四線測量邏輯：

雙回路獨立設計：測試線分為兩組 —— 電流線（C1、C2）與電壓線（P1、P2）。電流線負責向被測電阻通入恒定電流，電壓線則專門檢測電阻兩端的電壓降。由于電壓線的輸入阻抗極高（配合 LCR 電橋可達 100kΩ 以上），幾乎無電流流過，因此測得的電壓僅與被測電阻相關，徹底排除了導線電阻和接觸電阻的影響。

夾子細節優化：夾子尖端采用精密打磨工藝，確保與被測件引腳的接觸面積均勻且穩定。相比普通鱷魚夾 “單點接觸” 易產生接觸電阻波動的問題，PK26011 的夾子能形成 “穩定接觸面”，將接觸電阻控制在 1 毫歐以下，進一步降低測量誤差。

三、適配場景：PK26011 的 “用武之地”

作為低電阻 LCR 數字電橋的專用配套工具，PK26011 的應用場景高度聚焦于 “需要精準測量低電阻” 的領域，涵蓋實驗室研發、生產質檢等多個環節：

1. 電子元件檢測：把控 “微小電阻” 品質關

貼片電阻 / 電感檢測：在 0402、0201 等微型貼片元件生產中，其直流內阻（DCR）往往僅為幾毫歐。使用 PK26011 配合 LCR 電橋，可精準測量這些微小電阻，判斷元件是否符合設計標準，避免因內阻超標導致電路電流異常。

連接器接觸電阻測試：USB 接口、航空插頭等連接器的接觸電阻要求通?！?0 毫歐，若接觸電阻過大，會導致傳輸效率下降、發熱嚴重。PK26011 能快速檢測連接器的接觸電阻，篩選出不合格產品，保障設備連接穩定性。

2. 材料特性分析：解鎖 “低阻材料” 數據

金屬薄膜電阻測量：在半導體行業，金屬薄膜（如銅膜、鋁膜）的薄層電阻是關鍵參數，通常在幾十至幾百毫歐。PK26011 可配合 LCR 電橋，精準獲取薄層電阻數據，為薄膜制備工藝優化提供依據。

導線 / 電纜電阻檢測：對電源線、信號線等導線的導體電阻測量，尤其是截面積較小的導線（如 AWG 24 及以上），其電阻可能僅為幾十毫歐。使用 PK26011 能避免傳統測試線的干擾，得到準確的電阻值，判斷導線是否符合導電性能要求。

3. 工業設備維護：排查 “低阻故障” 隱患

電機繞組電阻檢測：電機定子、轉子繞組的電阻通常為幾毫歐至幾歐，繞組電阻異常（如匝間短路導致電阻變?。┦请姍C(jī)故障的重要原因。使用 PK26011 可定期檢測繞組電阻，提前發現故障隱患，避免電機燒毀。

電池極耳電阻測試：鋰電池極耳與電芯的焊接電阻若過大，會導致充電放電時發熱嚴重，影響電池壽命與安全性。PK26011 能精準測量極耳焊接電阻（通常要求≤10 毫歐），確保電池生產質量。

四、使用指南：讓 PK26011 “精準發揮”

要充分發揮 PK26011 的測量精度，需掌握正確的使用方法，避免因操作不當引入額外誤差：

1. 連接規范：確保 “回路分離”

首先確認 LCR 數字電橋的四端接口（通常標注 “CUR+”“CUR-”“VOLT+”“VOLT-”），將 PK26011 的電流線對應連接 “CUR+”“CUR-”，電壓線對應連接 “VOLT+”“VOLT-”，切勿混淆回路，否則會失去開爾文測量的優勢。

連接時確保插頭與電橋接口緊密貼合，避免接觸不良導致電流波動，影響測量結果。

2. 測量操作：把控 “細節誤差”

夾子夾持位置：測量時，將電流夾（CUR+、CUR-）夾在被測電阻的兩端外側，電壓夾（VOLT+、VOLT-）夾在兩端內側，且電壓夾應位于電流夾之間。這樣能確保電壓檢測的是被測電阻兩端的純電壓降，不受電流夾接觸電阻影響。

避免外力干擾：測量過程中，不要觸碰測試線或夾子，避免因?qū)Ь€拉扯導致接觸位置偏移，或引入額外的機械應力影響電阻值（尤其對脆弱的貼片元件）。

3. 環境控制：減少 “外部干擾”

遠離強電磁環境：在靠近變頻器、高頻電源等強電磁干擾源的場景下，建議使用屏蔽罩或遠離干擾源后再測量，避免電磁干擾導致電壓檢測回路出現雜波，影響測量精度。

控制環境溫度：溫度會影響金屬的電阻值（金屬電阻隨溫度升高而增大），若需高精度測量，應在恒溫環境（如 25℃±2℃）下進行，或記錄測量溫度，后期對數據進行溫度補償。

五、市場定位：國產工具的 “高性價比標桿”

從市場角度來看，PK26011 的核心優勢在于 “性能與價格的平衡”：

價格優勢顯著：目前不到百元的價格，遠低于進口同類產品（進口開爾文夾價格通常在 300-500 元）。對于中小型企業、實驗室或個人用戶而言，大幅降低了精密測量工具的采購成本，讓 “高精度低電阻測量” 不再是 “高價門檻” 項目。

國產品質可靠：作為普科科技（PRBTEK）的產品，其材質（純銅主體、ABS 塑殼）與工藝均經過嚴格把控，從參數指標到實際使用體驗，完全能滿足多數低電阻測量場景的需求，打破了 “進口工具才靠譜” 的固有認知。

六、結語：低電阻測量的 “實用之選”

在低電阻測量領域，“精度” 與 “成本” 往往是用戶面臨的兩難選擇。而普科科技 PK26011 四端測試線開爾文夾，以親民價格，提供了媲美專業工具的測量精度，既解決了傳統測試線的誤差痛點，又降低了采購成本。

無論是電子元件生產質檢、材料特性研發，還是工業設備維護，PK26011 都能憑借其純銅主體、四端分離設計、80cm 實用線長等優勢，成為低電阻 LCR 數字電橋的 “最佳搭檔”。對于追求高性價比的用戶而言，這款國產開爾文夾無疑是 “精準測量” 與 “成本控制” 的理想選擇。
