詳解 “增益”：從基礎概念到電子測量應用

在電子技術、信號處理及測量領域，“增益”（Gain）是描述系統或器件對信號放大能力的核心參數，其本質是輸出信號與輸入信號的比值。無論是有源探頭、放大器，還是示波器、射頻模塊，增益的設計與控制直接決定了信號的可觀測性、測量精度及系統性能。理解增益的定義、類型及應用場景，是掌握電子測量技術的關鍵前提。

一、增益的基礎定義：從 “比值” 到 “物理意義”

增益的核心是 “輸出與輸入的量化關系”，但需結合信號類型（電壓、電流、功率）明確其具體含義，不同維度的增益對應不同的物理作用。

1. 核心數學表達

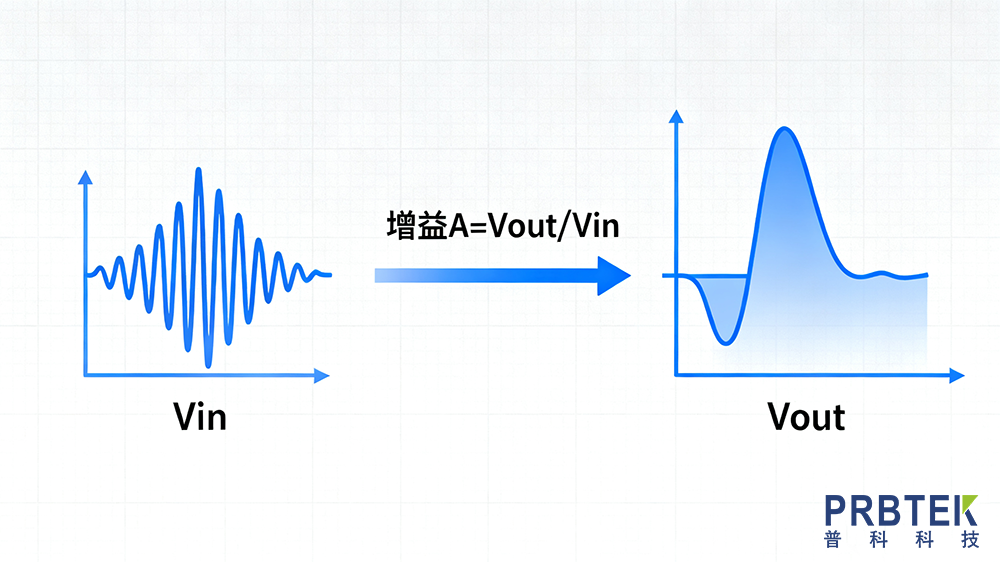

增益通常用字母 A表示，其基本公式為：A = 輸出信號幅度 / 輸入信號幅度根據信號類型的不同，增益可分為三類：

電壓增益（Av）：輸出電壓（Vout）與輸入電壓（Vin）的比值，即 Av = Vout / Vin，是電子測量中最常用的增益類型（如示波器探頭、運算放大器）。

電流增益（Ai）：輸出電流（Iout）與輸入電流（Iin）的比值，即 Ai = Iout / Iin，多用于電流放大電路（如晶體管共射極電路）。

功率增益（Ap）：輸出功率（Pout）與輸入功率（Pin）的比值，即 Ap = Pout / Pin，因功率與電壓、電流的平方相關（P=VI），功率增益也可表示為 Ap = Av × Ai，常見于射頻、微波系統。

2. 增益的 “正負” 與 “分貝（dB）” 表示

正負的意義：正增益（A>0）表示輸出信號與輸入信號 “同相”（相位一致），負增益（A<0）表示 “反相”（相位相差 180°），但負號僅代表相位關系，不影響放大能力的強弱（如 Av=-10 仍表示 10 倍電壓放大，只是輸出與輸入反向）。

分貝（dB）的優勢：由于實際系統的增益可能相差多個數量級（如從 0.1 倍衰減到 10000 倍放大），直接用比值表示不便，因此常用分貝（dB）進行對數化轉換，公式如下：

電壓增益（dB）：Av(dB) = 20×lg|Av|

電流增益（dB）：Ai(dB) = 20×lg|Ai|

功率增益（dB）：Ap(dB) = 10×lg|Ap|例如，Av=100（100 倍電壓放大）對應 20×lg100=40dB；Av=0.1（10 倍衰減）對應 20×lg0.1=-20dB（負 dB 值代表 “衰減”，本質是增益小于 1）。

二、增益的核心類型：從 “固定” 到 “動態可調”

根據應用場景的需求，電子系統中的增益可分為不同類型，其控制方式和作用場景差異顯著。

1. 固定增益（Fixed Gain）

定義：增益值在設計時已確定，使用過程中無法調整的增益類型，通常由電阻、電容等無源器件的參數決定。

特點：結構簡單、穩定性高、成本低，無額外控制電路引入的噪聲。

典型應用：

無源探頭的 “衰減比” 本質是固定增益（如 10:1 探頭，輸入信號經分壓后衰減為 1/10，增益 Av=0.1，對應 - 20dB）；

通用運算放大器的 “同相放大電路”（如由兩個固定電阻組成的 10 倍放大電路）。

2. 可變?cè)鲆妫╒ariable Gain）

定義：可通過外部控制信號（如電壓、電流、數字指令）動態調整增益值的類型，需結合有源器件（如晶體管、場效應管、數字電位器）實現。

分類與特點：

模擬可變?cè)鲆妫和ㄟ^(guò)調整模擬控制電壓改變?cè)鲆妫ㄈ缈勺冊鲆娣糯笃?VGA），響應速度快、無量化誤差，適合高頻信號；

數字可變?cè)鲆妫和ㄟ^(guò)數字指令（如 SPI、I2C 協議）控制增益檔位（如 1dB / 步、10dB / 步），精度高、穩定性好，適合需要精確控制的場景（如通信系統）。

典型應用：

示波器的 “通道增益”（如 2mV/div、50V/div 檔位，本質是通過調整放大器增益改變信號顯示幅度）；

射頻接收機的 “自動增益控制（AGC）”：當輸入信號強弱變化時，AGC 自動調整增益，確保輸出信號幅度穩定（如手機信號接收）。

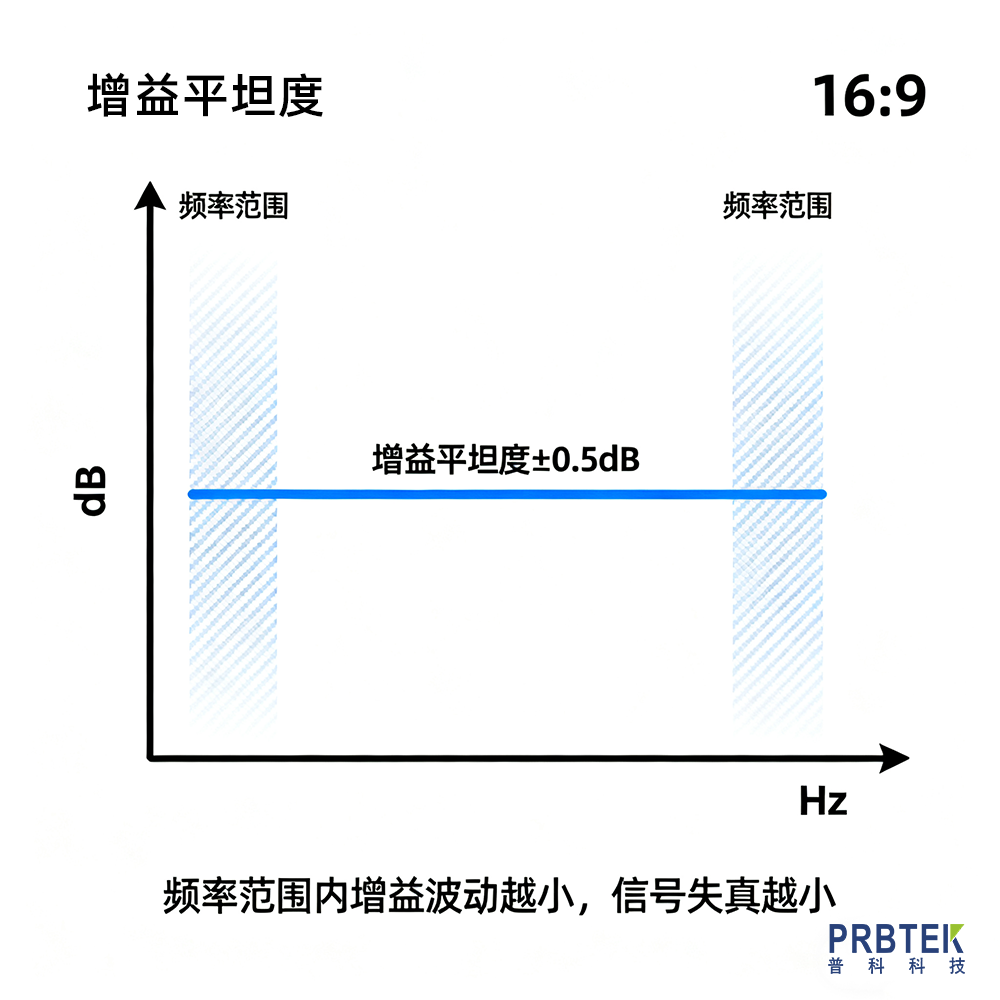

3. 增益平坦度（Gain Flatness）

定義：在指定的頻率范圍內，增益值的波動范圍，是衡量增益穩定性的關鍵指標（通常用 dB 表示波動最大值）。

意義：若增益平坦度差，不同頻率的信號經過系統后放大倍數不同，會導致信號失真（如音頻信號中的高低音不均衡、數字信號的碼間串?dāng)_）。

典型場景：

有源探頭的 “帶寬與增益平坦度”：高質量有源探頭需在其標稱帶寬（如 1GHz）內，增益平坦度控制在 ±0.5dB 以內，確保不同頻率的信號測量精度一致；

音頻放大器：需在 20Hz~20kHz 的人耳可聽頻率范圍內，增益平坦度≤±1dB，避免音質失真。

三、增益在電子測量中的關鍵應用：以探頭與示波器為例

在電子測量場景中，增益的設計直接影響信號的 “可測性” 與 “準確性”，以下以兩類核心設備為例解析其作用：

1. 有源探頭的增益設計：解決 “微弱信號測量” 難題

核心需求：當測量微弱信號（如幾十微伏的傳感器輸出、高速數字電路的差分信號）時，無源探頭的衰減特性會導致信號幅度過小，示波器無法清晰識別，此時需有源探頭的 “正向增益” 放大信號。

典型設計：

多數有源探頭的增益為 “1×” 或 “10×” 可選：1× 增益適合測量 mV 級微弱信號（如傳感器輸出），10× 增益適合測量 V 級信號并進一步提升信噪比；

部分高精度有源探頭（如差分探頭）的增益可通過軟件調整（如 1×、2×、5×、10×），適配不同幅度的差分信號（如工業總線信號、電源紋波）。

安全與精度平衡：有源探頭的增益越高，對內部放大器的供電穩定性和絕緣性能要求越嚴格 —— 若增益過高且絕緣破損，微小的外部干擾（如電磁輻射）會被放大，導致測量誤差，甚至通過供電回路傳導風險。

2. 示波器的增益控制：實現 “信號幅度適配”

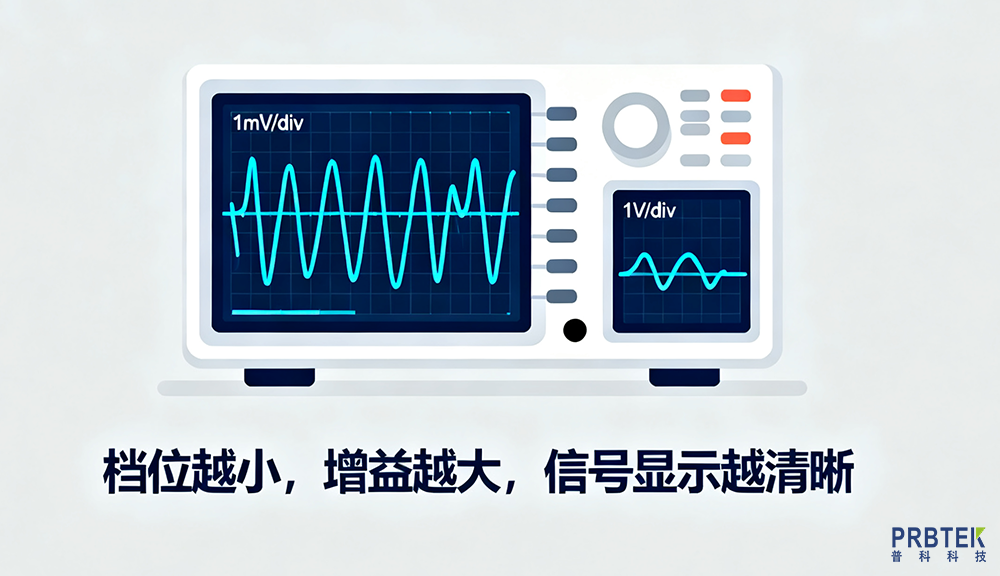

核心需求：示波器的顯示屏高度固定（如 8 格或 10 格），需通過調整通道增益（對應 “垂直檔位”，如 1mV/div、1V/div），使輸入信號的幅度適配顯示屏，便于觀測和測量。

原理關聯：示波器的 “垂直檔位” 與增益成反比 —— 檔位越小，增益越大：

例如，當檔位設為 “1mV/div” 時，示波器的通道增益較高，可將 1mV 的信號放大到顯示屏 1 格的高度；

當檔位設為 “1V/div” 時，增益較低，1V 的信號對應 1 格高度，避免大信號超出顯示屏范圍（“過載”）。

增益校準的重要性：示波器需定期校準增益精度（如通過標準信號源輸入已知幅度的信號，調整增益電路使顯示值與標準值一致），若校準失效，增益偏差會直接導致測量結果錯誤（如將實際 1V 的信號測為 1.2V）。

四、增益的常見誤區與注意事項

“增益越高越好” 的誤區：增益過高會同時放大信號和噪聲（如放大器的固有噪聲、外部干擾），導致 “信噪比（SNR）下降”—— 例如，若微弱信號的信噪比為 10:1，放大 100 倍后，信號和噪聲同時放大 100 倍，信噪比仍為 10:1，但噪聲的絕對幅度增大，反而影響信號識別。因此，增益需匹配信號幅度，以 “信噪比最優” 為目標。

增益與帶寬的 “權衡關系”：對多數電子器件（如放大器、探頭）而言，增益與帶寬存在 “反向關系”—— 增益越高，帶寬越窄（受器件寄生參數、放大器帶寬積影響）。例如，某有源探頭在 1× 增益下帶寬為 1GHz，在 10× 增益下帶寬可能降至 500MHz。因此，選擇設備時需同時兼顧增益需求和帶寬需求（如測量 1GHz 高速信號時，需確保探頭在對應增益下的帶寬≥1GHz）。

直流增益與交流增益的差異：部分器件（如隔直放大器）的直流增益為 0（無法放大直流信號），僅能放大交流信號（交流增益不為 0）；而直流放大器可同時放大直流和交流信號。在測量直流信號（如電源電壓）時，需選擇具有直流增益的設備，避免信號被衰減。

五、總結

“增益” 是電子系統中連接 “輸入信號” 與 “輸出信號” 的核心橋梁，其本質是信號幅度的量化放大（或衰減）關系。從基礎定義來看，增益需結合信號類型（電壓、電流、功率）和表示方式（比值、dB）理解；從應用場景來看，固定增益適合簡單、穩定的測量需求，可變?cè)鲆孢m合動態調整的場景，增益平坦度則決定了寬頻率信號的測量精度。

在實際應用中（如選擇探頭、使用示波器），需避免 “增益越高越好” 的誤區，而是結合信號幅度、頻率、信噪比需求，平衡增益與帶寬、穩定性的關系 —— 只有讓增益適配具體測量場景，才能在保證安全的前提下，實現信號的精準觀測與分析。
