示波器直流增益：聚焦電壓測量的核心參數?

在電子測量領域，示波器作為 “電子波形眼睛”，能將肉眼不可見的電信號轉化為可視化波形。而 “直流增益” 作為示波器的關鍵性能參數，直接決定了直流信號測量的精度。但不少工程師初次接觸時會疑惑：示波器直流增益對應的是電流還是電壓？本文將從概念定義、測量原理、參數關聯及實際應用出發，清晰解答這一問題，同時梳理直流增益與電壓測量的深度關聯，幫助你更精準地使用示波器完成直流信號分析。

一、先明確：示波器直流增益的核心定義 —— 與電壓直接相關

要判斷示波器直流增益是對應電流還是電壓，首先需回歸 “增益” 的基本概念：增益（Gain）在電子學中是指 “輸出信號與輸入信號的比值”，而示波器的直流增益，特指示波器在測量直流信號時，輸出的顯示幅度與輸入的實際直流電壓幅度的比值。

從定義可直接得出結論：示波器直流增益的核心是 “電壓比值”，與電流無直接關聯。其本質是示波器內部直流放大電路對輸入直流電壓的 “放大能力”—— 例如某示波器直流增益為 1000（即 1000:1），意味著輸入 1mV 的直流電壓時，經過內部放大后，示波器顯示的等效電壓幅度為 1V（1mV×1000），從而讓微小直流電壓信號能被清晰觀察。

需特別注意：示波器的核心測量對象是 “電壓信號”（無論是直流還是交流），電流信號需通過 “電流探頭”（將電流轉化為電壓）間接測量，而直流增益是針對 “原生電壓測量功能” 的參數，與電流測量無直接對應關系。

二、為什么示波器直流增益不直接關聯電流？從測量原理說起

要理解 “直流增益與電流無關”，需先明確示波器測量直流信號的底層邏輯 —— 其設計初衷是捕捉 “電壓變化”，而非直接感知 “電流流動”，具體原理可分為三步：

1. 輸入信號的 “電壓屬性” 篩選

示波器的信號輸入端（如 BNC 接口）本質是 “電壓輸入端口”，其內部電路（如衰減器、前置放大器）的阻抗設計為高阻抗（通常為 1MΩ 或 50Ω）：

高阻抗設計的目的是 “減少對被測電路的影響”—— 根據歐姆定律（I=U/R），當示波器輸入阻抗遠大于被測電路阻抗時，流入示波器的電流極?。珊雎圆挥?jì)），不會改變被測電路的原有電壓狀態；

這意味著：示波器采集的是 “被測點的電壓值”，而非 “流過該點的電流值”，直流增益作為 “放大電壓信號的參數”，自然只針對電壓生效。

2. 直流放大電路的 “電壓放大” 邏輯

示波器內部的直流放大電路（由運算放大器、電阻電容網絡組成），其核心功能是對 “輸入直流電壓” 進行線性放大：

例如，當輸入 0.5V 的直流電壓時，若直流增益設置為 20（20:1），放大電路會將電壓信號放大 20 倍，輸出 10V 的電壓信號，再傳遞給顯示模塊（如 LCD 屏幕）轉化為波形；

該過程中，放大電路的設計參數（如反饋電阻阻值、運放增益帶寬積）均圍繞 “電壓放大” 優化，與電流信號的放大邏輯完全不同（電流放大需考慮輸出阻抗匹配、電流驅動能力等）。

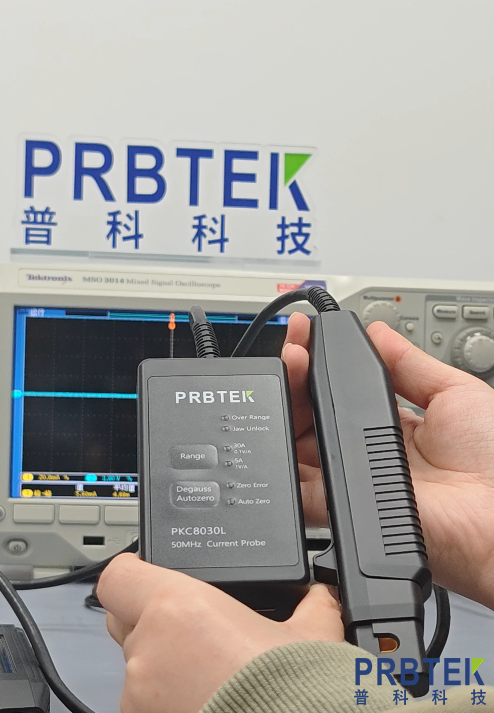

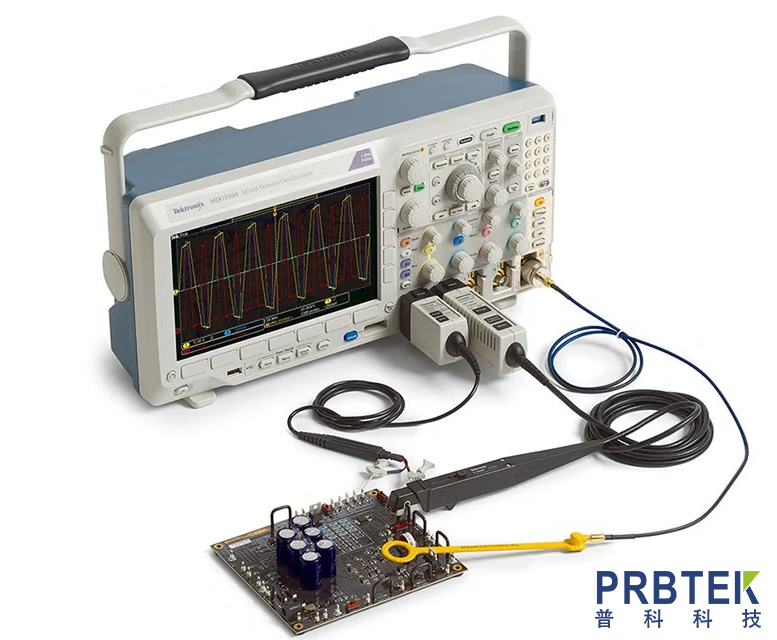

3. 電流測量的 “間接性”：需依賴電流探頭轉換

若需用示波器測量直流電流，必須通過 “電流探頭” 將電流信號轉化為電壓信號 —— 這一過程進一步說明 “示波器無直接電流測量能力，直流增益也不涉及電流”：

電流探頭的原理是 “電磁感應”（交流電流）或 “分流電阻”（直流電流）：例如直流電流探頭內置一個精密分流電阻（如 0.1Ω），當電流流過時，根據歐姆定律（U=IR），分流電阻兩端會產生與電流成正比的電壓（如 1A 電流對應 0.1V 電壓）；

此時，示波器測量的是 “電流探頭輸出的電壓信號”，再通過 “電流 = 電壓 / 分流電阻” 的公式反向計算電流值 —— 整個過程中，示波器的直流增益仍在發揮 “放大電壓信號” 的作用，但最終的電流結果是 “電壓測量值 + 探頭參數換算” 的產物，而非直流增益直接作用于電流。

三、示波器直流增益的關鍵特性：影響電壓測量精度的核心

既然直流增益針對電壓，其特性直接決定了直流電壓測量的準確性，需重點關注以下三點：

1. 線性度：確保不同電壓下的增益穩定

理想的直流增益應具備 “線性特性”—— 即輸入電壓與輸出顯示電壓的比值在整個測量量程內保持一致。例如：

若輸入 1V 時顯示 100V（增益 100），輸入 2V 時應顯示 200V（仍保持增益 100）；

若出現 “輸入 1V 顯示 100V，輸入 2V 顯示 205V” 的情況，說明直流增益線性度不佳，會導致測量誤差（此時 2V 測量誤差為 2.5%）。

泰克、安捷倫等主流示波器的直流增益線性度通?！堋?%（全量程），低端示波器可能在 ±3% 以內，線性度越優，越適合高精度直流電壓測量（如電源輸出電壓校準、傳感器直流信號檢測）。

2. 溫度漂移：環境溫度對增益的影響

直流增益會受環境溫度變化影響，產生 “溫度漂移”—— 這是因?yàn)槭静ㄆ鲀?nèi)部放大電路的元器件（如電阻、運放）參數隨溫度變化而波動，導致增益比值偏移。例如：

某示波器在 25℃時直流增益為 100，當溫度升至 35℃時，增益變?yōu)?100.5，此時測量 10V 直流電壓，顯示值會從 1000V 變?yōu)?1005V，產生 5V 誤差；

為減少溫度漂移，高端示波器會采用 “溫度補償電路”（如使用低溫漂電阻、恒溫控制模塊），將漂移量控制在≤50ppm/℃（即每變化 1℃，增益變化≤0.005%），而低端示波器可能在 100-200ppm/℃，因此高精度測量需在恒溫環境（如 23℃±2℃）下進行。

3. 檔位關聯性：不同衰減 / 增益檔位的增益差異

示波器通常提供多個 “垂直檔位”（如 1mV/div、2mV/div、5mV/div），不同檔位對應不同的直流增益 —— 檔位選擇直接影響增益大小，進而決定測量精度：

垂直檔位的含義是 “屏幕上每一格代表的實際電壓值”，例如 “1mV/div” 表示每格對應 1mV 電壓；

直流增益與垂直檔位的關系為：增益 = 屏幕垂直格數 × 檔位值 / 輸入電壓（假設輸入電壓填滿 N 格屏幕）。例如，輸入 0.5mV 直流電壓，填滿 5 格屏幕，檔位為 1mV/div，則增益 = 5×1mV / 0.5mV=10；

需注意：不同檔位的直流增益精度可能不同，通常 “中檔位”（如 10mV/div-1V/div）精度最高，而 “極細檔位”（如 100μV/div）或 “極粗檔位”（如 5V/div）因電路噪聲或衰減器誤差，增益精度可能略有下降，測量時需優先選擇合適檔位。

四、實際應用：如何利用直流增益確保直流電壓測量準確？

在實際測試場景中，正確理解和使用直流增益，能有效提升直流電壓測量精度，以下為三個典型應用案例：

案例 1：電源輸出直流電壓校準

某工程師需校準 12V 直流電源的輸出電壓，使用示波器測量時，步驟如下：

選擇合適垂直檔位：預計電源輸出 12V，若示波器屏幕垂直方向共 10 格，選擇 “2V/div” 檔位（10 格 ×2V/div=20V 量程，可完整顯示 12V 信號）；

確認直流增益：根據檔位計算增益（增益 = 10 格 ×2V/div/ 輸入電壓），若測量時信號填滿 6 格屏幕，則輸入電壓 = 6 格 ×2V/div=12V，此時增益 =（10×2）/12≈1.67；

校準驗證：用標準直流電壓表（精度 ±0.01%）測量電源輸出為 12.005V，對比示波器測量值 12V，誤差為 0.05V（±0.42%），在示波器直流增益精度范圍內（假設 ±1%），說明測量有效。

案例 2：傳感器微弱直流信號測量

某工業傳感器輸出 0-50mV 的直流信號（對應 0-100℃溫度），需用示波器觀察信號變化，此時需利用直流增益放大微弱信號：

選擇極細檔位：選擇 “5mV/div” 檔位（10 格 ×5mV/div=50mV 量程，匹配傳感器輸出范圍）；

依賴增益放大：0-50mV 信號若不放大，在屏幕上僅占 0-10 格，細節不清晰，示波器內部直流增益會將信號放大（如放大 100 倍），使 50mV 信號在屏幕上顯示為 5V（50mV×100），便于觀察微小變化（如 0.5mV 的溫度波動，放大后顯示 50mV，對應 1℃變化）；

避免增益過大：若增益過大（如放大 1000 倍），會導致信號超出屏幕量程，同時放大電路噪聲也會被放大，影響信號清晰度，需平衡 “放大倍數” 與 “噪聲控制”。

案例 3：排查電路直流偏置故障

某電路板輸出信號存在直流偏置（應無偏置，實際測量有 2V 偏置），需用示波器定位故障，步驟如下：

切換直流耦合模式：示波器需設置為 “DC 耦合”（才能測量直流信號，AC 耦合會濾除直流成分）；

零偏置校準：先將示波器輸入端短路，確認直流增益無偏移（此時顯示電壓應為 0V，若有 0.1V 顯示，說明增益存在偏差，需進行增益校準）；

測量關鍵點電壓：用示波器依次測量電路板上的電源端、運放輸出端、信號節點，通過直流增益計算實際電壓 —— 例如測量運放輸出端顯示 3V（檔位 1V/div，占 3 格），而設計值應為 1V，說明運放直流偏置異常，需進一步檢查反饋電阻或運放型號，此時準確的直流增益是定位故障的關鍵。

五、常見誤區澄清：關于示波器直流增益的 3 個錯誤認知

在實際使用中，工程師常對直流增益產生誤解，以下為三個典型誤區及澄清：

誤區 1：“直流增益越高，測量精度越好”

澄清：直流增益需與 “測量需求” 匹配，并非越高越好。例如：

測量 100V 直流電壓時，若增益過高（如 1000），會導致信號超出示波器量程（假設量程為 200V，100V×1000=100000V，遠超量程）；

過高的增益還會放大電路噪聲（如示波器內部噪聲為 1mV，增益 1000 時噪聲顯示為 1V），掩蓋真實信號，反而降低測量精度。正確做法是：根據輸入電壓范圍選擇 “能讓信號填滿屏幕 1/3-2/3” 的增益（或檔位），兼顧顯示清晰度與噪聲控制。

誤區 2：“示波器能直接測量直流電流，靠的是直流增益”

澄清：示波器無直接電流測量能力，需依賴電流探頭將電流轉化為電壓，直流增益僅作用于 “轉化后的電壓信號”。例如：

用直流電流探頭測量 2A 電流，探頭分流電阻為 0.1Ω，轉化為 0.2V 電壓；

示波器直流增益放大該 0.2V 電壓（如放大 10 倍顯示 2V），再通過 “電流 = 電壓 / 分流電阻”（2V/0.1Ω=20A？顯然錯誤）—— 實際需結合探頭 “電流 - 電壓轉換比”（如探頭標注 “1A/V”，即 1V 對應 1A），最終電流 = 顯示電壓 × 轉換比（2V×1A/V=2A）。可見，直流增益僅負責放大電壓，電流計算需依賴探頭參數，與增益無直接關聯。

誤區 3：“直流增益無需校準，出廠時已固定”

澄清：直流增益會隨使用時間、環境變化產生漂移，需定期校準（建議每 6-12 個月校準一次）。例如：

示波器使用 1 年后，因內部電阻老化，直流增益從 100 變?yōu)?102，此時測量 10V 電壓，顯示值會變?yōu)?10.2V，誤差達 2%；

校準方法：使用標準直流電壓源（精度高于示波器 1 個數量級），輸入已知電壓（如 1V、5V、10V），對比示波器顯示值與標準值，調整內部校準電位器（或通過軟件校準功能），使增益恢復標準值。部分高端示波器支持 “自動增益校準”，可一鍵完成校準，提升效率。

結語

示波器直流增益的核心是 “電壓放大比值”，與電流無直接關聯 —— 這一結論源于示波器 “電壓測量” 的本質設計，以及電流測量需依賴探頭轉換的間接性。理解直流增益的特性（線性度、溫度漂移、檔位關聯），并在實際應用中正確選擇檔位、定期校準，能有效提升直流電壓測量精度，為電路測試、故障排查提供可靠數據支撐。

若你在使用示波器測量直流信號時，遇到增益漂移、測量誤差過大等問題，可進一步提供具體示波器型號、測量場景，我將為你分析校準方法或檔位選擇技巧。
