激光二極管增透膜技術：提升光學性能的關鍵方案

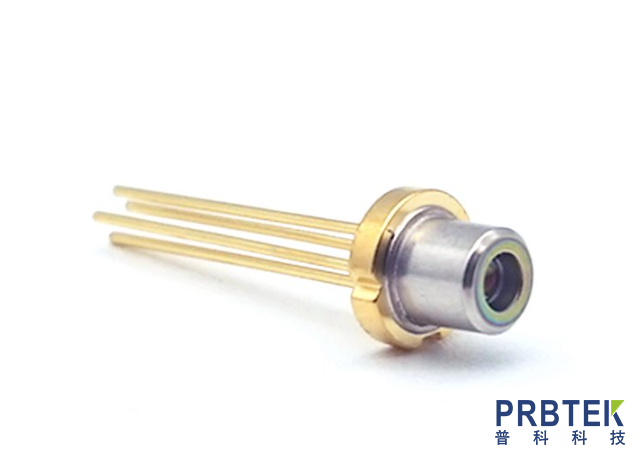

激光二極管作為現代光電系統的核心光源，其輸出效率與輸出光束質量直接決定系統性能。防反射透鏡技術在激光二極管的應用中發揮著關鍵作用，通過光學設計顯著提升激光器的輸出效率和輸出光束質量。

激光二極管的光學特性與界面損失

激光二極管基于半導體材料的受激輻射原理工作，有源區產生的激光在出射過程中需要穿過多個光學界面。導致每個界面會產生部分反射損失。這種反射不僅會降低輸出效率，還會在諧振腔內產生不必要的反饋，影響激光器的穩定性和光譜特性。

防反射透鏡的設計原理與技術實現

1. 光學干涉原理

防反射透鏡基于四分之一波長的光學厚度設計，通過控制膜層厚度使入射光與反射光產生相消干涉（最優折射率滿足n = √(n?n?)，n?，n?分別為兩種介質的折射率）。

2. 寬帶設計技術

單層防反射膜僅在特定波長具有最佳效果?，F(xiàn)代激光二極管防反射采用多層膜系設計，通過優化膜層厚度和材料組合，在較寬波長范圍內保持低反射率。

防反射透鏡的關鍵性能參數

光學性能

中心波長反射率：通常＜0.1%

工作帶寬：±10nm范圍內反射率＜0.5%

角度特性：0-15°入射角內性能穩定

可靠性指標

損傷閾值：＞5MW/cm2（脈沖）

環境適應性：通過85℃/85%RH 1000小時測試

附著力：通過膠帶法測試5B等級

典型應用與性能提升

1. 光纖耦合激光器

在光纖耦合設計中，通過優化透鏡曲率和膜系設計，同時實現光束整形和反射抑制。

2. 高功率激光陣列

對于千瓦級激光二極管陣列，防反射技術將每個發射單元的反射損耗從30%降至0.5%，顯著降低熱負載。配合微通道冷卻技術，使陣列的光功率密度提升3倍以上。

3. 可調諧激光器

在外部腔可調諧激光器中，防反射處理減少了端面反射對波長選擇的影響，使調諧范圍擴展至50nm以上，邊模抑制比提升至45dB。

防反射透鏡技術是提升激光二極管性能的關鍵環節。隨著新材料和新工藝的不斷突破，防反射技術將繼續推動激光二極管向更高性能、更廣泛應用領域發展。
