為何 PFC 電路測量不宜使用無源探頭？從原理到風險的全面解析

在開關電源與電力電子設備的調試場景中，功率因數校正（PFC）電路的性能測量是評估設備能效與電磁兼容性的關鍵環節。然而，許多工程師在初次接觸 PFC 電路測量時會陷入一個誤區 —— 使用常規的無源探頭進行信號采集，最終導致測量數據失真、電路異常甚至設備損壞。本文將從 PFC 電路的特性、無源探頭的工作原理出發，深入剖析二者不兼容的核心原因，并給出科學的測量方案建議。

一、先明確兩個核心概念：PFC 電路與無源探頭

要理解 “為何 PFC 不能用無源探頭測”，首先需要清晰認知測量對象（PFC 電路）與測量工具（無源探頭）的本質特性，這是分析問題的基礎。

（一）PFC 電路：高電壓、大電流、高頻開關的 “特殊場景”

PFC 電路的核心功能是改善電網電流波形，提高功率因數，其工作環境具有顯著的 “三高” 特征，與普通低壓模擬電路差異巨大：

高電壓波動：PFC 電路的前端通常直接連接 220V（或 110V）交流電網，經過整流后會形成 300V 以上的直流母線電壓（如單相 220V 整流后母線電壓約 311V）；在主動式 PFC 拓?fù)渲?，電感、開關管的電壓還會出現瞬時尖峰，峰值可達到母線電壓的 2-3 倍，即 600V-900V。

高頻開關特性：為實現高效功率校正，PFC 電路的開關管（MOSFET 或 IGBT）工作頻率通常在 50kHz-200kHz 之間，部分高性能方案甚至達到 MHz 級別。高頻開關會導致電壓、電流信號出現快速上升沿（ns 級）與陡峭尖峰，包含大量高頻諧波成分。

強電磁干擾（EMI）：高頻開關動作會在電路中產生寄生電感、電容的諧振，加上大電流變化（di/dt 可達幾十 A/μs），使得 PFC 電路周圍存在強電磁輻射與傳導干擾，對測量信號的抗干擾能力提出極高要求。

（二）無源探頭：簡單但 “能力有限” 的測量工具

無源探頭是示波器最常用的附件之一，其 “無源” 特性意味著內部不含放大電路，僅通過電阻、電容等無源元件實現信號衰減與阻抗匹配，核心特點可概括為 “兩低一局限”：

低頻特性為主：多數常規無源探頭（如 10:1 衰減比）的帶寬集中在 100MHz-500MHz，雖然看似覆蓋 PFC 的開關頻率，但對高頻尖峰（如幾百 MHz 的諧波）的衰減能力不足，易導致信號失真。

輸入阻抗受限：無源探頭的輸入電阻通常為 10MΩ（配合示波器 1MΩ 輸入），輸入電容約 15pF-30pF。對于 PFC 電路的高頻信號，較大的輸入電容會與電路中的寄生電感形成 RC 濾波，平滑掉真實的電壓尖峰，同時改變電路的原有阻抗特性，影響 PFC 的正常工作狀態。

耐壓能力不足：普通無源探頭的額定耐壓通常在 300V-600V（峰值），而 PFC 電路的瞬時電壓尖峰可能超過 1000V，直接超出探頭的耐壓范圍，輕則導致探頭內部電容擊穿，重則引發示波器損壞甚至觸電風險。

二、核心矛盾：無源探頭與 PFC 電路的 “四大不兼容點”

當無源探頭用于 PFC 電路測量時，其自身特性與 PFC 電路的工作需求會產生尖銳矛盾，這些矛盾直接導致測量失效或安全風險，具體可歸納為四個方面：

1. 耐壓不足：突破安全邊界，引發設備損壞

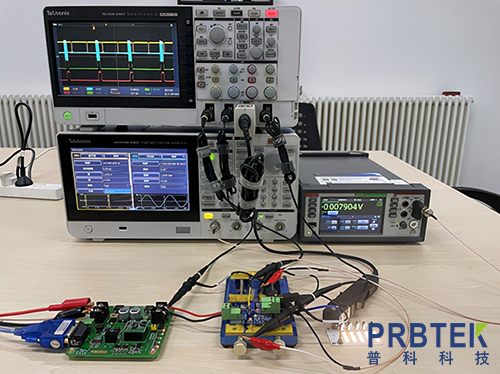

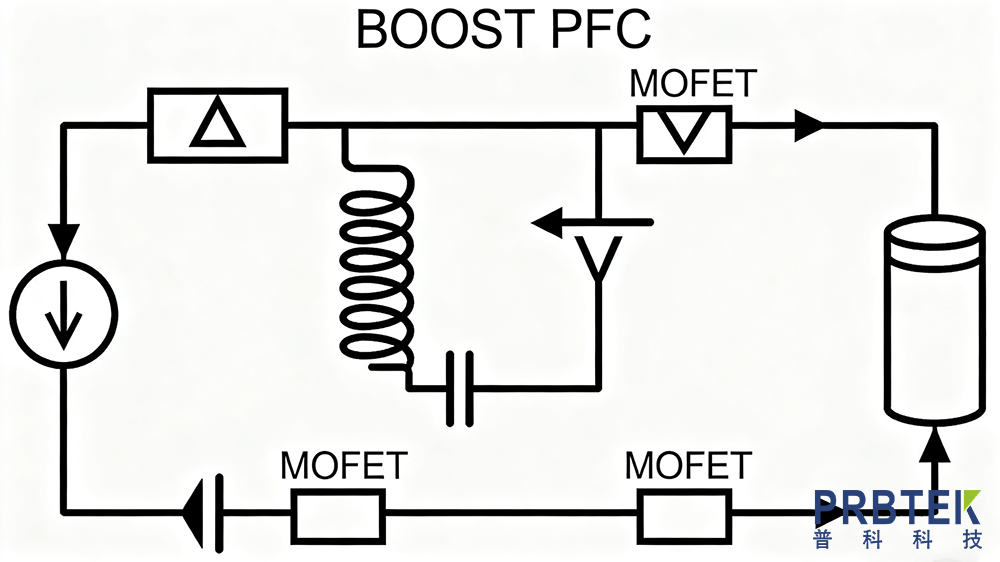

PFC 電路的直流母線電壓（如 311V）已接近普通無源探頭的額定耐壓上限，而開關管關斷時產生的電壓尖峰（由電感續流效應導致）會進一步突破這一限制。例如，在 BOOST 拓?fù)涞?PFC 電路中，開關管關斷瞬間，電感電流無法突變，會在開關管兩端產生 “母線電壓 + 電感感應電壓” 的疊加尖峰，若電感值較大或負載突變，尖峰電壓可能達到 1000V 以上。

此時，無源探頭的內部分壓電容（通常為幾百 pF，耐壓 600V 以下）會因過壓被擊穿，不僅導致探頭報廢，還可能將高壓引入示波器內部，燒毀示波器的輸入通道；更嚴重的是，若探頭絕緣層破損，還可能引發操作人員觸電事故。

2. 高頻失真：丟失關鍵信號，誤導調試判斷

PFC 電路的核心測量參數（如開關管電壓尖峰、電感電流紋波）包含大量高頻成分，而無源探頭的輸入電容（15pF-30pF）會與電路中的寄生電感（如 PCB 走線電感、電感引腳電感）形成低通濾波電路。例如，若寄生電感為 10nH，探頭輸入電容為 20pF，二者的諧振頻率約為 35MHz，對于 35MHz 以上的高頻信號，會產生嚴重的衰減。

這種衰減會導致測量到的電壓尖峰幅度遠低于實際值，例如真實尖峰為 800V，測量值可能僅顯示 500V，工程師可能因此誤判電路的耐壓設計足夠，未采取有效的尖峰抑制措施（如增加 RC 吸收電路），最終導致開關管在實際工作中因過壓損壞。

3. 負載效應：干擾電路正常工作，測量失去意義

理想的測量工具應具備 “無負載效應”，即不影響被測電路的原有工作狀態。但無源探頭的輸入阻抗（尤其是輸入電容）并非無窮大，接入 PFC 電路后，會改變電路的阻抗匹配關系。

以 PFC 的開關管驅動電路為例，驅動信號的上升沿需要快速充電開關管的柵極電容，若使用輸入電容較大的無源探頭測量驅動電壓，探頭的輸入電容會與柵極電容并聯，增加驅動電路的負載電容，導致驅動信號上升沿變緩（從 ns 級變?yōu)?μs 級）。這會使開關管的開關損耗顯著增加，PFC 的轉換效率下降，甚至引發開關管因開通 / 關斷延遲而過熱損壞 —— 此時測量到的數據已不是電路的真實性能，而是 “被探頭干擾后的異常狀態”，失去了調試參考價值。

4. 抗干擾能力弱：信號被污染，數據可信度低

PFC 電路是強電磁干擾源，高頻開關產生的輻射干擾會通過空間耦合進入探頭線纜；同時，PFC 的大電流回路（如整流橋、電感、開關管組成的主回路）會在接地線上產生較大的共模電壓，而無源探頭的接地線通常為 10cm-30cm 的鱷魚夾線纜，較長的接地線會形成 “天線效應”，拾取大量共模干擾信號。

這些干擾信號會疊加在被測信號上，例如測量直流母線電壓時，原本平穩的 311V 電壓會出現幾十 V 的高頻紋波，工程師可能誤判為電容濾波效果不佳，進而盲目增大濾波電容容量，不僅增加成本，還可能因電容過大導致開機沖擊電流超標，引發新的問題。

三、替代方案：PFC 電路測量的 “正確工具選擇”

既然無源探頭不適合 PFC 電路測量，那么應選擇何種工具才能滿足需求？根據 PFC 電路的 “高電壓、高頻、強干擾” 特性，推薦以下三類專業探頭，可根據具體測量參數（電壓 / 電流）靈活選擇：

1. 高壓差分探頭：電壓測量的 “首選方案”

高壓差分探頭專為測量高電壓差分信號設計，完美匹配 PFC 電路的電壓測量需求，核心優勢包括：

高耐壓能力：常規型號耐壓可達 1kV-6kV（峰值），部分高壓型號甚至超過 10kV，可輕松覆蓋 PFC 電路的母線電壓與尖峰電壓。

低輸入電容：輸入電容通常小于 5pF，遠低于無源探頭，能有效避免對高頻信號的濾波效應，準確捕捉電壓尖峰與快速上升沿。

強抗干擾能力：采用差分測量原理，可抑制共模干擾（如接地線上的共模電壓），在強 EMI 環境下仍能輸出穩定、干凈的信號。

適用場景：PFC 開關管兩端電壓、直流母線電壓、電感兩端感應電壓等電壓類參數測量，推薦選擇帶寬≥500MHz、耐壓≥1.5kV 的型號（如泰克 P5205、是德 N2795A）。

2. 電流探頭：電流測量的 “必要工具”

PFC 電路的電流測量（如電感電流、開關管電流）無法通過探頭直接接觸實現，需使用電流探頭，其核心優勢包括：

非接觸測量：基于霍爾效應或羅氏線圈原理，無需斷開電路即可測量電流，避免破壞 PFC 主回路的完整性，降低調試風險。

寬頻帶與大電流范圍：霍爾電流探頭可測量直流到幾百 kHz 的電流（如 0-100A），羅氏線圈則適用于高頻大電流（如 kHz 到 MHz 級，電流可達千安級），可覆蓋 PFC 的電感電流紋波與開關電流。

低插入損耗：對原有電路的阻抗影響極小，幾乎無負載效應，確保測量數據的真實性。

適用場景：PFC 電感電流、開關管導通電流、輸入交流電流等電流類參數測量，推薦根據開關頻率選擇：50kHz-200kHz 場景選霍爾探頭（如泰克 A622），高頻場景選羅氏線圈（如皮爾茲 RCT 系列）。

3. 高壓有源探頭：高精度高頻測量的 “進階選擇”

若對測量精度與高頻特性要求極高（如研發階段分析 PFC 的 EMI 源頭），可選擇高壓有源探頭，其核心優勢是 “高帶寬 + 低輸入阻抗影響”：

極高帶寬：常規型號帶寬可達 1GHz 以上，能捕捉 PFC 電路中幾百 MHz 的高頻諧波與 EMI 噪聲。

極低輸入電容：輸入電容通常小于 1pF，對被測電路的負載效應幾乎可忽略不計，適合測量敏感的驅動信號或高頻噪聲。

注意事項：耐壓能力通常低于差分探頭（多為 600V-1kV），需根據實際電壓選擇，且價格較高，適合高精度調試場景。

四、總結：避免誤區，建立科學的 PFC 測量思維

PFC 電路測量中 “禁用無源探頭” 并非主觀規定，而是由二者的特性矛盾決定的客觀規律。無源探頭的耐壓、帶寬、輸入阻抗特性，與 PFC 電路的高電壓、高頻、強干擾需求完全不匹配，強行使用不僅會導致測量數據失真，誤導工程決策，還可能引發設備損壞與安全風險。

作為工程師，在進行 PFC 電路調試時，應建立 “先選對工具，再做測量” 的思維：電壓測量?jī)?yōu)先用高壓差分探頭，電流測量必須用電流探頭，高精度高頻場景可選用高壓有源探頭。只有選擇與被測對象特性匹配的測量工具，才能獲得真實、可靠的數據，為 PFC 電路的性能優化與故障排查提供準確依據，最終確保設備的能效與可靠性達標。
